BK6-M1 có thể dùng cho cả PT100 và Thermocouple không?

Có, đây là dòng Universal Input, bạn chỉ cần cài đặt lại Input Type trong menu để sử dụng loại cảm biến mong muốn.

Tại sao tôi nên dùng ngõ ra 4-20mA thay vì 0-10V?

Tín hiệu 4-20mA có khả năng chống nhiễu tốt hơn và không bị sụt áp khi truyền tín hiệu đi xa trong nhà máy.

Kích thước lắp đặt mặt tủ là bao nhiêu?

Kích thước lỗ khoét chuẩn là 66.5mm (rộng) x 32mm (cao).

Thiết bị có dùng được điện 220V không?

Có, thiết bị hỗ trợ dải nguồn rộng 100-240VAC, rất phù hợp với lưới điện Việt Nam.

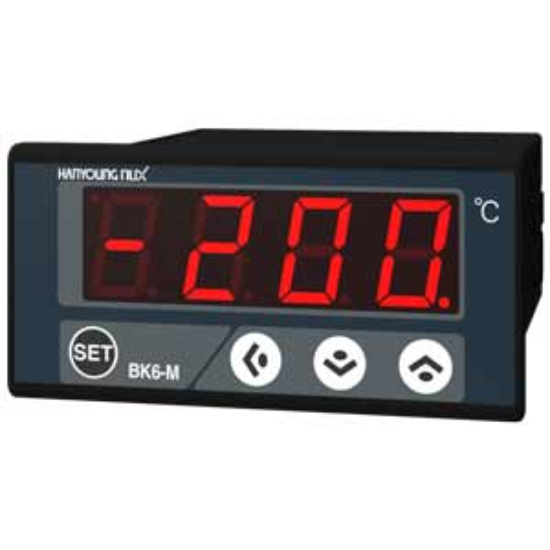

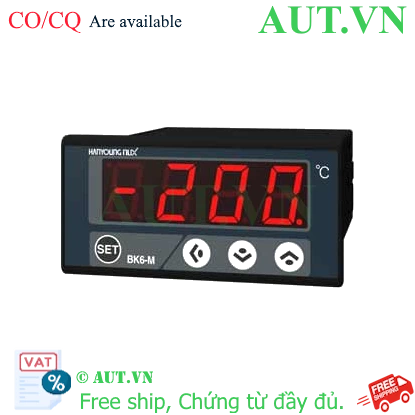

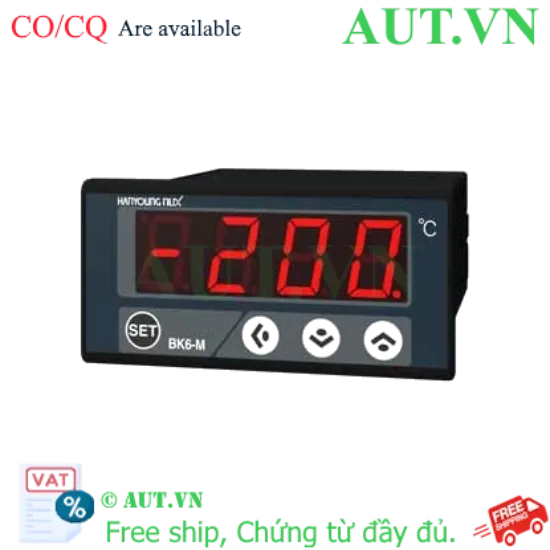

Đồng hồ hiển thị nhiệt độ Hanyoung Nux BK6-M1 | Universal Input, Ngõ ra 4-20mA, LED Đỏ

Thương hiệu: Hanyoung Nux (Hàn Quốc) - Chất lượng tiêu chuẩn toàn cầu.
Đầu vào đa năng (Universal Input): Hỗ trợ linh hoạt PT100, Thermocouple, mV, V, mA.
Ngõ ra Analog: Tín hiệu 4-20mA chuẩn, chống nhiễu, truyền xa ổn định cho PLC/SCADA.
Hiển thị trực quan: Màn hình LED 7 đoạn màu đỏ siêu sáng, 4 chữ số rõ nét.
Lắp đặt tiện lợi: Kích thước Panel mount chuẩn 66.5 x 32mm, nguồn 100...240VAC.

nhà chế tạo: Hanyoung Nux

SKU: BK6-M1

Tải xuống mẫu

Giá cũ: 1.195.350 ₫

Giá bán: 956.280 ₫

Số lượng:

Giới thiệu Đồng hồ hiển thị nhiệt độ Hanyoung Nux BK6-M1

Trong các hệ thống tự động hóa công nghiệp, việc giám sát nhiệt độ chính xác là yếu tố then chốt để đảm bảo an toàn vận hành và chất lượng thành phẩm. Đồng hồ hiển thị nhiệt độ Hanyoung Nux BK6-M1 là giải pháp giám sát và chuyển đổi tín hiệu cao cấp, giúp thu thập dữ liệu từ các loại cảm biến nhiệt đa dạng và truyền tải về hệ thống điều khiển trung tâm một cách tin cậy nhất.

Với công nghệ tiên tiến từ Hàn Quốc, BK6-M1 cho phép tích hợp nhiều loại cảm biến trên cùng một thiết bị, giúp tối ưu hóa tủ điện, giảm chi phí lắp đặt và hạn chế sai số truyền dẫn. Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo chất lượng và hỗ trợ kỹ thuật chuyên sâu cho mọi dự án.

Điểm nổi bật của Hanyoung Nux BK6-M1

Khả năng tương thích cực cao (Universal Input): Không cần thay đổi thiết bị khi đổi cảm biến, BK6-M1 hỗ trợ đầy đủ từ RTD (PT100), Thermocouple (loại K, J, T, E...), đến các tín hiệu điện áp (mV, V) và dòng điện (4-20mA).
Truyền tín hiệu Analog 4-20mA chuẩn: Ngõ ra 4-20mA giúp loại bỏ hoàn toàn hiện tượng sụt áp và nhiễu điện từ (EMI), cho phép truyền dữ liệu chính xác về PLC/SCADA ở khoảng cách xa.
Độ chính xác và ổn định vượt trội: Bộ xử lý tín hiệu số giúp lọc nhiễu hiệu quả, cung cấp giá trị hiển thị trung thực nhất với thực tế quy trình.
Thiết kế tối ưu cho công nghiệp: Màn hình LED đỏ cường độ cao giúp người vận hành dễ dàng quan sát thông số từ xa, ngay cả trong môi trường ánh sáng mạnh.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Model	BK6-M1
Thương hiệu	Hanyoung Nux (Hàn Quốc)
Điện áp nguồn	100...240VAC (50/60Hz)
Tín hiệu đầu vào (Input)	Thermocouple (E, J, K, T, B, L, N...), RTD (PT100), mV, V, mA (4...20mA)
Kiểu hiển thị	LED 7 đoạn (7-segment display), 4 chữ số
Màu sắc hiển thị	Đỏ (Red)
Ngõ ra (Output)	Tín hiệu analog 4...20mA
Dải đo (Measuring Range)	Tùy chỉnh linh hoạt theo loại cảm biến kết nối
Kích thước cắt lỗ (Cut-out)	W66.5 x D32 mm
Kích thước tổng thể	72 x 36 x 105.5 mm
Điều kiện môi trường	Nhiệt độ 0...50°C \| Độ ẩm 35...85% RH

Nguồn tham khảo: Hanyoung Nux Official

Lợi ích khi đầu tư Hanyoung Nux BK6-M1

Tiết kiệm chi phí: Thay thế nhiều bộ chuyển đổi tín hiệu bằng một thiết bị đa năng duy nhất.
Tăng cường độ an toàn: Giám sát nhiệt độ thời gian thực giúp phát hiện sớm các sự cố quá nhiệt, bảo vệ hệ thống máy móc.
Dễ dàng tích hợp: Thiết kế chuẩn công nghiệp, sẵn sàng kết nối với các hệ thống số hóa và quản lý dữ liệu hiện đại.
Vận hành bền bỉ: Tuổi thọ thiết bị cao, giảm thiểu thời gian dừng máy (downtime) do hư hỏng thiết bị đo.

Hướng dẫn lắp đặt và cấu hình (How-to)

Bước 1 - Lắp đặt vật lý: Sử dụng khuôn cắt chuẩn 66.5x32mm trên mặt tủ điện. Đưa thiết bị vào và siết chặt hai vít cố định hai bên.
Bước 2 - Đấu nối điện: Kết nối nguồn cấp 100-240VAC vào terminal nguồn. Kết nối cảm biến nhiệt (PT100 hoặc Thermocouple) vào các chân Input theo đúng sơ đồ đấu nối.
Bước 3 - Cấu hình thông số: Vào menu cài đặt, chọn Input Type (ví dụ: K-type hoặc PT100) và thiết lập Scale cho ngõ ra 4-20mA tương ứng với dải đo của PLC.
Bước 4 - Kiểm tra: Sử dụng thiết bị đo chuẩn để đối chiếu, thực hiện hiệu chỉnh Offset nếu cần thiết trước khi bàn giao vận hành.

Sản phẩm sử dụng chung (isRelatedTo)

Để tối ưu hóa hiệu quả giám sát, BK6-M1 nên được sử dụng kết hợp với:

Cảm biến nhiệt độ chính hãng: Cảm biến PT100, Thermocouple loại K, J, T... giúp đảm bảo tín hiệu đầu vào chuẩn xác.
Bộ điều khiển trung tâm: PLC Siemens, Mitsubishi, Omron để nhận tín hiệu 4-20mA xử lý điều khiển.
Phụ kiện đấu nối: Dây tín hiệu chống nhiễu (Shielded cable) và các thiết bị bảo vệ điện (Aptomat, Relay).

Ứng dụng thực tế (Application)

Ngành Nhựa: Giám sát nhiệt độ máy ép nhựa, máy đùn, máy thổi chai.
Ngành Thực phẩm: Kiểm soát nhiệt độ lò sấy, bồn thanh trùng, kho lạnh.
Ngành Hóa chất & Dược phẩm: Theo dõi nhiệt độ bồn phản ứng, lò tiệt trùng Autoclave.
Hệ thống HVAC: Giám sát nhiệt độ đường ống, hệ thống Chiller trung tâm.

Câu hỏi thường gặp (FAQ)

1. BK6-M1 có thể dùng cho cả PT100 và Thermocouple không?: Có, đây là dòng Universal Input, bạn chỉ cần cài đặt lại Input Type trong menu để sử dụng loại cảm biến mong muốn.
2. Tại sao tôi nên dùng ngõ ra 4-20mA thay vì 0-10V?: Tín hiệu 4-20mA có khả năng chống nhiễu tốt hơn và không bị sụt áp khi truyền tín hiệu đi xa trong nhà máy.
3. Tôi có thể đổi đơn vị từ độ C sang độ F không?: Hoàn toàn được, thiết bị cho phép tùy chỉnh đơn vị hiển thị trong phần cài đặt.
4. Kích thước lắp đặt mặt tủ là bao nhiêu?: Kích thước lỗ khoét chuẩn là 66.5mm (rộng) x 32mm (cao).
5. Thiết bị có dùng được điện 220V không?: Có, thiết bị hỗ trợ dải nguồn rộng 100-240VAC, rất phù hợp với lưới điện Việt Nam.
6. Làm sao để biết cảm biến bị lỗi?: Khi đứt dây cảm biến, màn hình sẽ hiển thị mã lỗi (Error) hoặc giá trị cực đại/cực tiểu tùy theo cấu hình.
7. Thiết bị này có chức năng điều khiển Relay không?: BK6-M1 chuyên dụng để hiển thị và chuyển đổi tín hiệu. Để điều khiển, bạn cần kết nối ngõ ra 4-20mA vào PLC hoặc bộ điều khiển.
8. AUT VN có hỗ trợ kỹ thuật cài đặt không?: Có, AUT VN hỗ trợ kỹ thuật miễn phí qua điện thoại/Zalo để giúp khách hàng cấu hình thiết bị nhanh nhất.
9. Tôi mua số lượng lớn cho dự án có giá tốt không?: AUT VN luôn có chính sách chiết khấu hấp dẫn cho các đơn hàng dự án và đối tác lắp ráp tủ điện.
10. Màn hình LED có bền không?: Màn hình LED 7 đoạn của Hanyoung Nux có độ bền cực cao, thiết kế để vận hành liên tục 24/7 trong môi trường công nghiệp.
