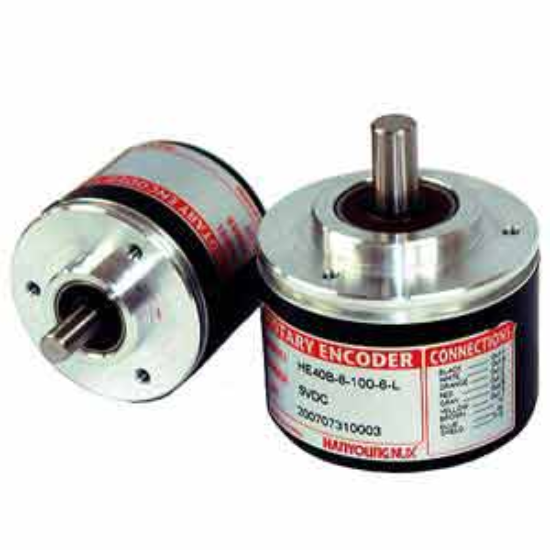

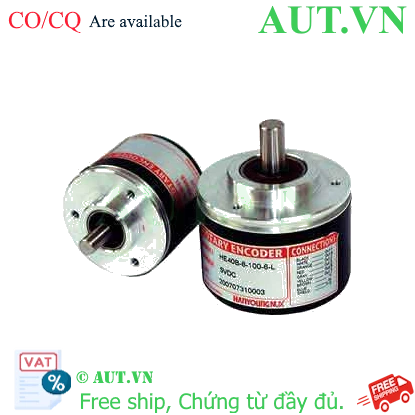

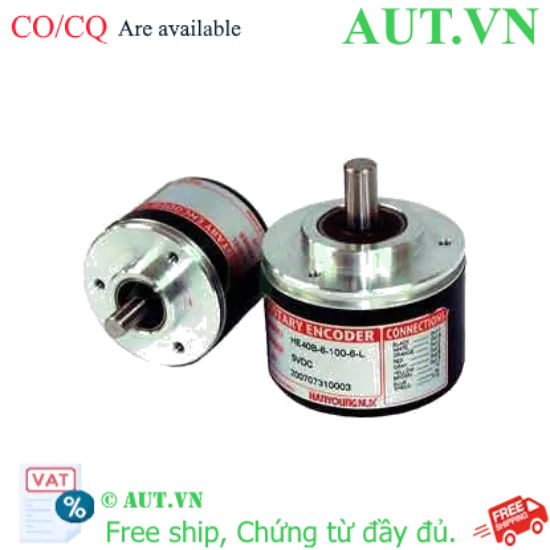

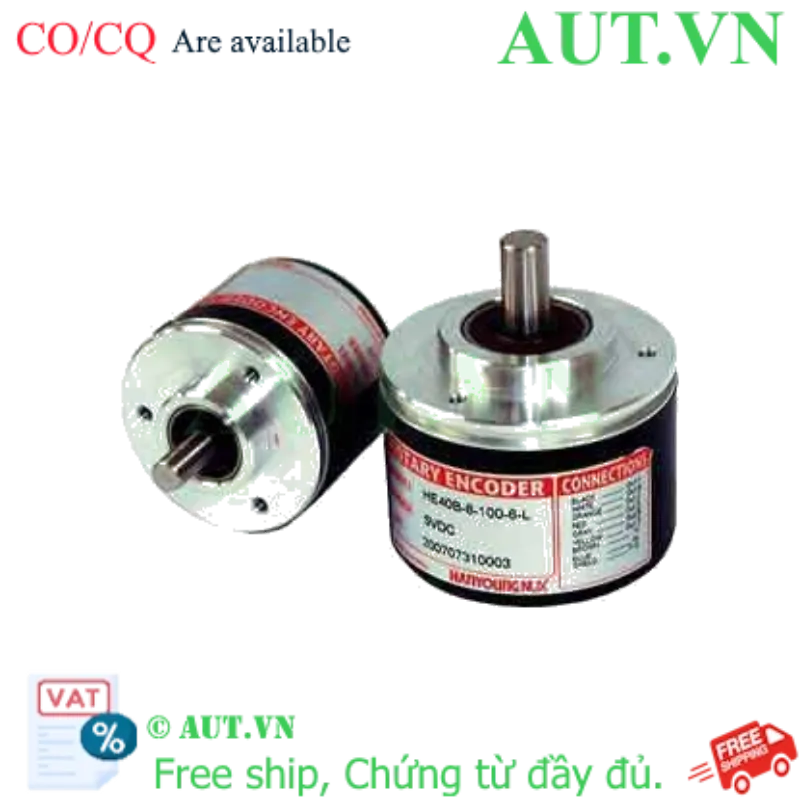

Giới thiệu về Cảm biến Encoder Hanyoung Nux HE40B-6-100-6-L-5
Trong kỷ nguyên tự động hóa, việc kiểm soát chính xác vị trí và tốc độ quay là yếu tố sống còn để đảm bảo chất lượng sản phẩm và hiệu suất vận hành. Encoder Hanyoung Nux HE40B-6-100-6-L-5 là dòng cảm biến đo lường vòng quay chuyên dụng, được thiết kế đặc biệt để hoạt động bền bỉ trong các môi trường công nghiệp khắc nghiệt. Với độ phân giải 100 xung/vòng, thiết bị cung cấp phản hồi chính xác tuyệt đối về vị trí và hướng quay, giúp hệ thống điều khiển vận hành mượt mà và loại bỏ hoàn toàn các sai số vận hành không đáng có.
Điểm khác biệt lớn nhất của model này chính là ngõ ra Line-driver (TTL). Khác với các dòng Open Collector thông thường, công nghệ truyền tín hiệu vi sai giúp triệt tiêu nhiễu điện từ (EMI) phát ra từ biến tần hoặc motor công suất lớn. Điều này đảm bảo tín hiệu truyền về PLC luôn trung thực, không bị mất xung, từ đó loại bỏ hiện tượng "nhảy bước" – nỗi ám ảnh của các kỹ sư vận hành máy sản xuất.
Điểm nổi bật của Encoder HE40B-6-100-6-L-5
- Khả năng chống nhiễu vượt trội: Sử dụng các pha bù (A-, B-, Z-) giúp loại bỏ nhiễu điện từ, cho phép truyền tín hiệu đi xa mà không làm suy giảm chất lượng.
- Tiêu chuẩn chất lượng Hàn Quốc: Hanyoung Nux là thương hiệu uy tín toàn cầu, đảm bảo độ bền cơ khí cao, sai số cực thấp và tuổi thọ linh kiện dài.
- Thiết kế chuẩn công nghiệp: Vỏ kim loại chắc chắn, chịu rung tốt, hoạt động ổn định 24/7 trong các dây chuyền sản xuất liên tục.
- Tương thích đa nền tảng: Dễ dàng tích hợp với các dòng PLC phổ biến như Siemens S7-1200, Mitsubishi FX series, Omron thông qua module High Speed Counter (HSC).
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Model | HE40B-6-100-6-L-5 |
| Điện áp nguồn (Supply Voltage) | 5VDC ± 10% |
| Độ phân giải (Resolution) | 100 xung/vòng (PPR) |
| Kiểu ngõ ra (Output Type) | Line-driver output (TTL) |
| Số pha tín hiệu | A, A-, B, B-, Z, Z- phase |
| Đường kính trục (Shaft Diameter) | 6mm |
| Đường kính thân (Body Diameter) | 40mm |
| Tần số đáp ứng tối đa | 200kHz |
| Tốc độ quay tối đa | 5000 rpm |
| Chiều dài dây cáp | 1.5m (Cable type) |
| Cấp bảo vệ (Protection Class) | IP50 |
| Nhiệt độ vận hành | -10 đến 70°C |
Lợi ích khi sử dụng Encoder Hanyoung Nux HE40B cho hệ thống
- Nâng tầm độ chính xác: Kiểm soát chặt chẽ các công đoạn cắt, định vị và đóng gói, loại bỏ sai số tích lũy theo thời gian.
- Triệt tiêu rủi ro dừng máy (Downtime): Ngăn chặn nhiễu xung, giúp hệ thống không bị treo hoặc lỗi đọc dữ liệu, tối ưu hóa năng suất.
- Tối ưu chi phí bảo trì: Với độ bền cơ khí cao, thiết bị giảm thiểu chu kỳ thay thế, giúp tiết kiệm chi phí vận hành (OPEX) cho doanh nghiệp.
- Lắp đặt nhanh chóng: Kích thước chuẩn công nghiệp (trục 6mm) giúp việc nâng cấp hoặc thay thế diễn ra dễ dàng mà không cần can thiệp sâu vào cơ khí.
Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1 - Kiểm tra cơ khí: Xác nhận trục máy đo có đường kính 6mm. Sử dụng thước kẹp để đảm bảo độ chính xác tuyệt đối.
- Bước 2 - Lắp đặt khớp nối: Sử dụng Khớp nối RC-06 để kết nối trục Encoder với trục động cơ. Lưu ý: Cần cân tâm tuyệt đối để tránh làm hỏng vòng bi của Encoder.
- Bước 3 - Kết nối nguồn điện: Cấp nguồn DC 5V ổn định. Cảnh báo: Tuyệt đối không cấp nguồn 12V hoặc 24V vì sẽ gây cháy mạch điều khiển ngay lập tức.
- Bước 4 - Đấu nối tín hiệu: Kết nối các pha A, B, Z và các pha đảo tương ứng (A-, B-, Z-) vào module High Speed Counter của PLC theo sơ đồ chân từ hãng.
- Bước 5 - Hiệu chỉnh: Vận hành máy ở tốc độ thấp để kiểm tra chiều xung (Thuận/Nghịch) và cấu hình thông số trong PLC phù hợp với 100 xung/vòng.
Sản phẩm sử dụng chung để tối ưu hiệu suất
Để Encoder Hanyoung Nux hoạt động bền bỉ và chính xác nhất, AUT VN khuyến nghị quý khách sử dụng kèm:
- Khớp nối trục RC-06: Giảm rung động cơ khí, bảo vệ trục Encoder khỏi lực tác động trực tiếp.
- Bộ nguồn DC 5V chuẩn công nghiệp: Đảm bảo điện áp sạch, không sụt áp để tín hiệu xung luôn ổn định.
- PLC Công nghiệp: Các dòng Siemens S7-1200, Mitsubishi FX5U hỗ trợ đọc xung tốc độ cao.
Ứng dụng thực tế của sản phẩm
Encoder Hanyoung Nux 100 xung được ứng dụng rộng rãi trong các lĩnh vực:
- Ngành đóng gói: Đo chiều dài màng co, định vị chính xác điểm cắt bao bì.
- Hệ thống băng tải: Kiểm soát vận tốc và vị trí dừng chính xác của sản phẩm trên dây chuyền.
- Máy CNC & Robot: Phản hồi vị trí cho các trục quay đơn giản, đảm bảo quỹ đạo chuyển động.
- Giám sát công nghiệp: Đo tốc độ vòng quay (RPM) của motor điện trong các hệ thống quạt hoặc bơm.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi nên chọn Line-driver thay vì Open Collector cho môi trường nhà máy?
Line-driver sử dụng truyền tín hiệu vi sai, giúp triệt tiêu nhiễu điện từ cực tốt, đặc biệt khi dây tín hiệu kéo dài hoặc đặt gần biến tần, motor lớn.
2. Model HE40B-6-100-6-L-5 có thể dùng chung nguồn 24V không?
Hoàn toàn KHÔNG. Thiết bị này chỉ hoạt động với nguồn 5VDC. Việc cấp nguồn 24V sẽ gây cháy mạch ngay lập tức.
3. Độ phân giải 100 xung có đủ chính xác cho máy CNC không?
Phù hợp cho các trục định vị cơ bản hoặc đo tốc độ. Nếu bạn cần độ chính xác micromet, hãy tham khảo các model 1000 hoặc 2000 xung.
4. Tôi có thể thay đổi số xung của Encoder sau khi mua không?
Không thể. Số xung được cố định bởi đĩa quang vật lý bên trong thiết bị từ khi sản xuất.
5. Sản phẩm này có khả năng chống nước không?
Chuẩn IP50 chỉ chống bụi. Nếu ứng dụng trong môi trường ẩm ướt hoặc có tia nước, bạn cần lắp hộp bảo vệ hoặc chọn dòng IP65.
6. Làm thế nào để phân biệt hướng quay thuận hay nghịch?
Dựa vào pha A và B. Nếu pha A dẫn trước pha B là quay thuận và ngược lại.
7. Cách nối dài dây cáp tín hiệu mà không bị nhiễu là gì?
Bắt buộc phải sử dụng cáp xoắn chống nhiễu (Shielded Twisted Pair Cable) và nối đất cho lớp shield.
8. Thương hiệu Hanyoung Nux có xuất xứ từ đâu?
Đây là thương hiệu thiết bị tự động hóa hàng đầu và uy tín đến từ Hàn Quốc.
9. Loại khớp nối nào là phù hợp nhất cho model này?
Khớp nối RC-06 (đường kính trong 6mm) là lựa chọn chuẩn xác nhất cho trục 6mm.
10. AUT VN có hỗ trợ kỹ thuật sau khi mua hàng không?
Có, AUT VN hỗ trợ tư vấn sơ đồ đấu nối và cài đặt miễn phí cho mọi khách hàng.
11. Thời gian giao hàng tại TP.HCM là bao lâu?
Với hàng có sẵn, AUT VN hỗ trợ giao hỏa tốc trong vòng 2-4 giờ làm việc.
12. Làm sao để tôi biết hàng mình mua là chính hãng?
Sản phẩm tại AUT VN đầy đủ CO/CQ, tem mác chính hãng Hanyoung Nux và phiếu bảo hành chính thức.
