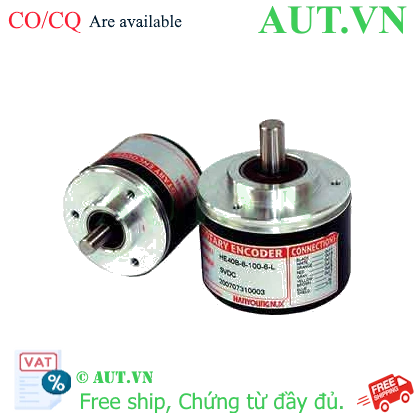

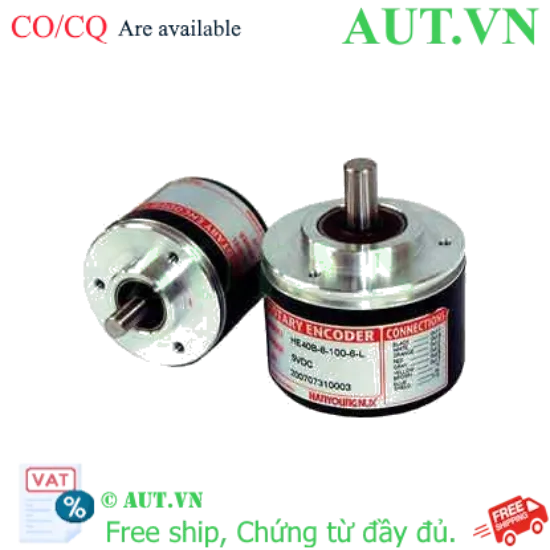

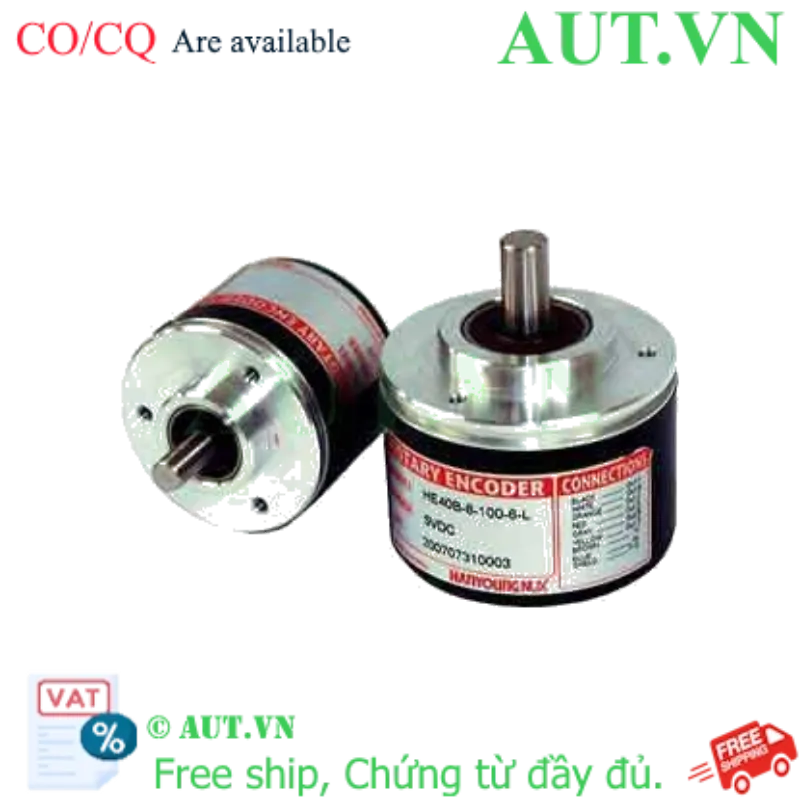

Encoder Hanyoung Nux HE40B-6-1024-3-T-24 | 1024 Xung, Trục 6mm, Ngõ Ra Totem Pole

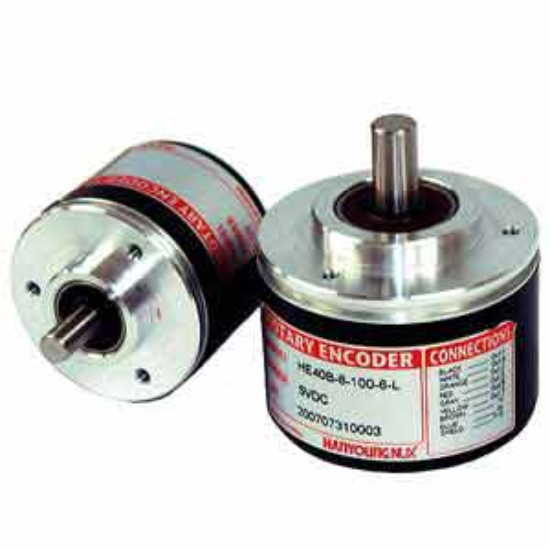

Giới thiệu Encoder Hanyoung Nux HE40B-6-1024-3-T-24

Trong các hệ thống tự động hóa đòi hỏi độ chính xác cao, việc kiểm soát tốc độ và vị trí chuyển động là yếu tố tiên quyết. Encoder Hanyoung Nux HE40B-6-1024-3-T-24 là dòng cảm biến vòng quay tăng dần (Incremental Rotary Encoder) cao cấp, được thiết kế để cung cấp phản hồi tín hiệu cực kỳ chi tiết. Với độ phân giải lên đến 1024 xung/vòng, thiết bị cho phép các hệ thống điều khiển nhận diện chính xác từng thay đổi nhỏ nhất của trục quay. Sản phẩm hiện được phân phối chính hãng bởi AUT VN, đảm bảo hiệu suất tối ưu và độ bền lâu dài cho dây chuyền sản xuất của bạn.

Điểm nổi bật của Encoder HE40B-6-1024-3-T-24

• Độ chính xác vượt trội: Với thông số 1024 PPR, mỗi vòng quay được chia thành 1024 xung điện, giúp giảm thiểu tối đa sai số trong điều khiển servo và định vị trục cơ khí.
• Công nghệ ngõ ra Totem Pole (Push-Pull): Khác với ngõ ra thông thường, công nghệ Totem Pole cung cấp khả năng đẩy/kéo dòng mạnh mẽ, giúp tăng khoảng cách truyền dẫn tín hiệu và khả năng chống nhiễu điện từ (EMI) cực tốt trong nhà máy.
• Đáp ứng tốc độ cao: Tần số đáp ứng tối đa lên đến 200kHz, đảm bảo thiết bị hoạt động ổn định, không bị mất xung ngay cả khi máy vận hành ở tốc độ vòng quay lớn.
• Độ bền cơ khí chuẩn công nghiệp: Thân vỏ kim loại đạt tiêu chuẩn IP50, bảo vệ linh kiện khỏi bụi bẩn và các tác động vật lý, giúp kéo dài tuổi thọ thiết bị trong môi trường sản xuất.

Bảng thông số kỹ thuật chi tiết

Nguồn tham khảo: Hanyoung Nux Official

Lợi ích khi sử dụng Encoder Hanyoung Nux tại AUT VN

• Tối ưu hóa quy trình sản xuất: Loại bỏ hoàn toàn các lỗi lệch vị trí, giúp dây chuyền vận hành trơn tru và chính xác hơn.
• Tiết kiệm chi phí bảo trì: Độ bền cơ khí cao giúp giảm thiểu thời gian dừng máy (downtime) do lỗi thiết bị phản hồi.
• Dễ dàng lắp đặt và thay thế: Thiết kế kích thước chuẩn 40mm và trục 6mm giúp việc nâng cấp hệ thống cũ trở nên cực kỳ nhanh chóng.
• Hỗ trợ kỹ thuật chuyên nghiệp: Đội ngũ AUT VN luôn đồng hành cùng khách hàng từ khâu tư vấn lựa chọn đến lắp đặt và xử lý sự cố kỹ thuật.

Hướng dẫn lắp đặt và sử dụng (How-to)

1. Bước 1: Chuẩn bị cơ khí: Sử dụng khớp nối (Coupling) phù hợp để kết nối trục 6mm của Encoder với trục động cơ. Đảm bảo tâm trục đồng nhất để tránh rung lắc gây hỏng vòng bi.
2. Bước 2: Đấu nối nguồn: Kết nối dây nguồn theo sơ đồ (VCC (+) và GND (-)) vào nguồn 12-24VDC ổn định.
3. Bước 3: Kết nối tín hiệu: Đấu nối các dây pha A, B và Z vào các chân High-Speed Counter tương ứng trên PLC.
4. Bước 4: Cấu hình phần mềm: Thiết lập trong chương trình PLC với thông số độ phân giải là 1024 PPR.
5. Bước 5: Vận hành thử: Chạy máy ở tốc độ thấp, kiểm tra chiều quay và tín hiệu xung trên PLC trước khi vận hành chính thức.

Sản phẩm sử dụng chung (isRelatedTo)

• Khớp nối trục RC-06: Giúp bù sai lệch đồng tâm và truyền lực mượt mà cho trục 6mm.
• Bộ nguồn DC 24V ổn định: Đảm bảo nguồn cấp sạch, tránh nhiễu cho Encoder.
• Cáp tín hiệu bọc kim (Shielded Cable): Tăng cường khả năng chống nhiễu tín hiệu xung khi truyền dẫn xa.

Ứng dụng thực tế (PropertyValue)

Encoder Hanyoung Nux HE40B-6-1024-3-T-24 được ứng dụng rộng rãi trong:

• Máy đóng gói: Kiểm soát chính xác vị trí cắt màng và độ dài bao bì.
• Hệ thống băng tải: Đo tốc độ vận chuyển và đếm số lượng sản phẩm tự động.
• Máy CNC & Robot: Phản hồi vị trí góc quay để điều khiển chuyển động tinh vi.
• Máy in & Máy dệt: Đồng bộ hóa tốc độ giữa các trục lăn, trục in.

Câu hỏi thường gặp (FAQ)

• Q1: Encoder HE40B-6-1024-3-T-24 có phân biệt được chiều quay không?
  A: Có, nhờ vào hai pha A và B lệch pha nhau 90 độ, PLC có thể dễ dàng xác định trục đang quay thuận hay quay ngược.
• Q2: Tại sao tôi nên chọn ngõ ra Totem Pole thay vì Open Collector?
  A: Ngõ ra Totem Pole có khả năng tự đẩy/kéo dòng, giúp tín hiệu mạnh hơn, truyền xa hơn và chống nhiễu cực tốt trong môi trường công nghiệp.
• Q3: Sản phẩm này có tương thích với PLC Siemens hay Mitsubishi không?
  A: Hoàn toàn tương thích. Với dải nguồn 12-24VDC và tín hiệu xung chuẩn, nó hoạt động tốt với hầu hết các dòng PLC hiện nay.
• Q4: Ý nghĩa của thông số 1024 xung/vòng là gì?
  A: Nghĩa là mỗi khi trục quay đủ 1 vòng, thiết bị sẽ gửi về 1024 xung điện, cho phép hệ thống tính toán vị trí cực kỳ chính xác.
• Q5: Tôi cần lưu ý gì khi lắp đặt trục 6mm?
  A: Không dùng lực đóng trực tiếp. Nên sử dụng khớp nối linh hoạt để bảo vệ vòng bi và trục của Encoder.
• Q6: Cấp bảo vệ IP50 có chống được nước không?
  A: IP50 chỉ có khả năng chống bụi bẩn, không chống nước. Bạn cần lắp đặt ở môi trường khô ráo.
• Q7: Tần số 200kHz có ý nghĩa gì trong vận hành?
  A: Đó là tốc độ gửi xung tối đa. Tần số này càng cao, máy có thể quay càng nhanh mà không bị mất dữ liệu xung.
• Q8: Tôi có thể dùng nguồn 5V cho model này không?
  A: Không, thiết bị yêu cầu dải nguồn từ 12VDC đến 24VDC để hoạt động ổn định nhất.
• Q9: Sản phẩm có sẵn hàng tại AUT VN không?
  A: AUT VN luôn sẵn hàng tại kho để đáp ứng nhu cầu thay thế nhanh chóng cho quý khách.
• Q10: Chính sách bảo hành tại AUT VN như thế nào?
  A: Sản phẩm được bảo hành chính hãng 12 tháng, hỗ trợ kỹ thuật tận tình.
