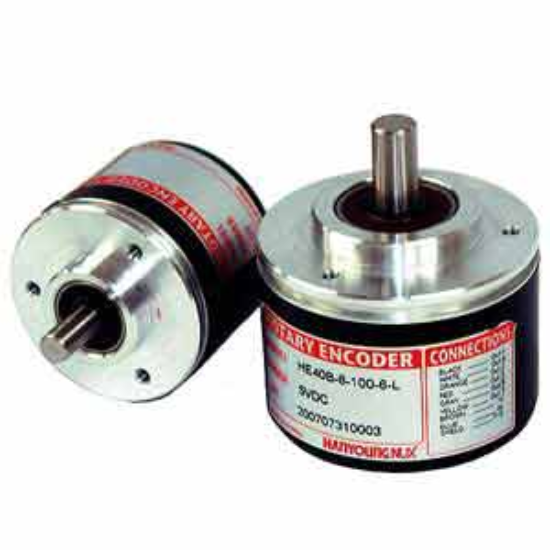

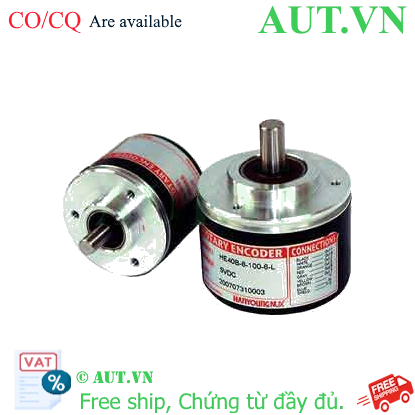

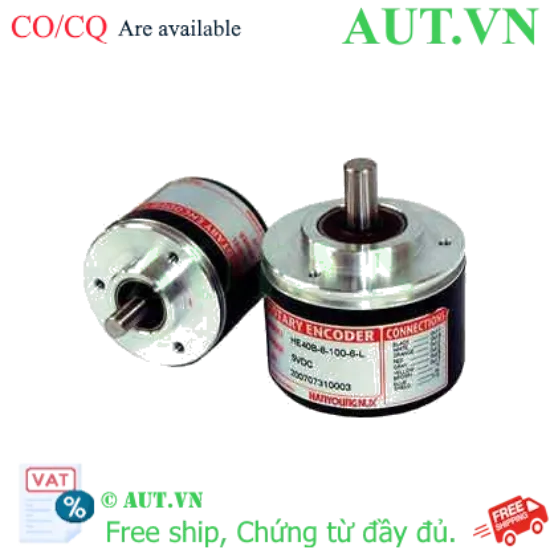

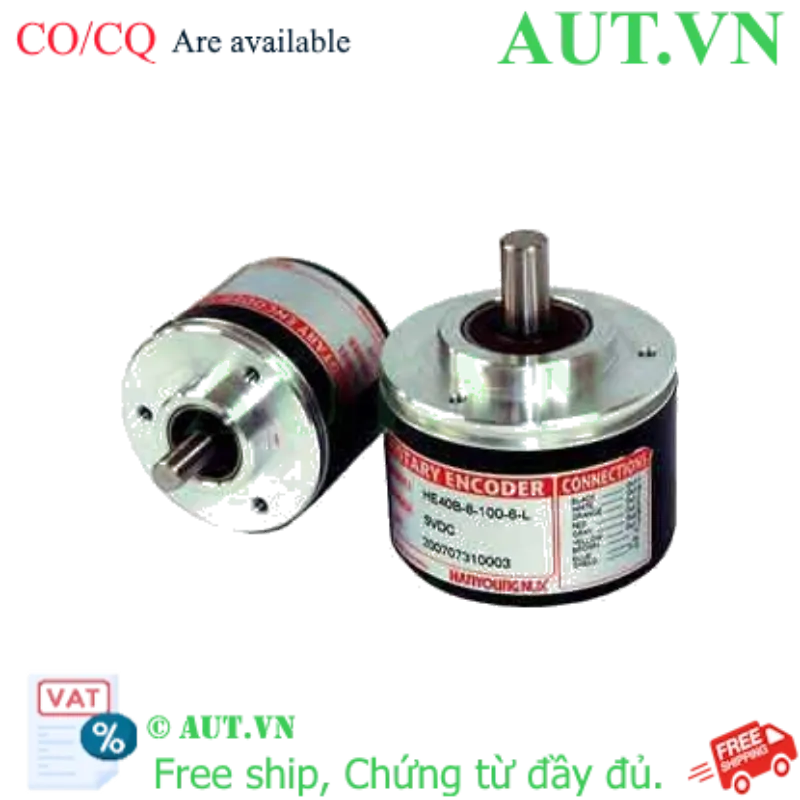

Encoder Hanyoung Nux HE40B-6-600-3-T-24 | 600 Xung, Trục 6mm, Totem Pole

Encoder Hanyoung Nux HE40B-6-600-3-T-24 là giải pháp cảm biến đo tốc độ và vị trí quay chuyên dụng cho các hệ thống tự động hóa công nghiệp đòi hỏi độ chính xác cực cao. Với khả năng phát xung ổn định và công nghệ ngõ ra Totem Pole tiên tiến, thiết bị này giúp giải quyết triệt để vấn đề nhiễu tín hiệu trong môi trường nhà máy khắc nghiệt. Khi lựa chọn mua Encoder Hanyoung Nux tại AUT VN, quý khách hàng không chỉ nhận được sản phẩm chất lượng mà còn được đảm bảo về giải pháp kỹ thuật tối ưu nhất.

1. Giới thiệu về Encoder Hanyoung Nux HE40B-6-600-3-T-24

Trong điều khiển chuyển động, việc phản hồi dữ liệu vị trí chính xác là yếu tố sống còn của hệ thống. Encoder Hanyoung Nux HE40B-6-600-3-T-24 đóng vai trò là "mắt thần" cung cấp các xung tín hiệu về bộ điều khiển (PLC/Servo), giúp hệ thống nhận diện chính xác góc quay và tốc độ tức thời của trục động cơ. Đây là dòng Encoder tương đối (Incremental Encoder) được ưa chuộng nhờ sự bền bỉ và tính ổn định cao.

2. Điểm nổi bật của sản phẩm

• Độ phân giải 600 PPR: Cung cấp mật độ xung lý tưởng cho việc định vị và kiểm soát tốc độ mượt mà.
• Ngõ ra Totem Pole (Push-Pull): Tạo tín hiệu đầu ra mạnh mẽ, giúp truyền tín hiệu xa và chống nhiễu điện từ (EMI) tốt hơn so với ngõ ra Open Collector thông thường.
• Thiết kế công nghiệp bền bỉ: Vỏ thân 40mm chắc chắn, chịu được dải nhiệt độ vận hành rộng từ -10 đến 70°C.
• Khả năng tương thích cực cao: Kết nối trực tiếp và vận hành ổn định với các dòng PLC phổ biến như Siemens S7-1200, Mitsubishi FX, Omron, Delta.

3. Bảng thông số kỹ thuật chi tiết

4. Lợi ích khi sử dụng Encoder Hanyoung Nux

• Tối ưu hóa năng suất: Độ chính xác cao giúp giảm thiểu sai số trong quá trình sản xuất, hạn chế hàng lỗi.
• Tiết kiệm chi phí bảo trì: Độ bền cơ khí cao và khả năng chống nhiễu tốt giúp giảm thiểu thời gian dừng máy (downtime) do lỗi tín hiệu.
• Dễ dàng thay thế: Kích thước thân 40mm và trục 6mm là chuẩn công nghiệp, giúp nâng cấp hệ thống nhanh chóng mà không cần chế tạo lại cơ khí.

5. Hướng dẫn lắp đặt và vận hành (How-to)

1. Lắp đặt cơ khí: Sử dụng khớp nối trục (như dòng RC-06) để nối trục Encoder với trục động cơ. Lưu ý quan trọng: Phải đảm bảo trục được căn chỉnh đồng tâm tuyệt đối để tránh rung lắc gây hỏng vòng bi.
2. Đấu nối nguồn: Cấp nguồn DC trong dải 12-24V theo sơ đồ chân của hãng. Nên sử dụng nguồn ổn định để tránh nhiễu xung.
3. Kết nối tín hiệu: Đấu dây các pha A, B, Z vào các chân ngõ vào High-Speed Counter (HSC) của PLC.
4. Cấu hình phần mềm: Thiết lập thông số 600 PPR trong chương trình PLC để tính toán chính xác quãng đường và tốc độ.
5. Kiểm tra vận hành: Chạy thử ở tốc độ thấp. Nếu chiều đếm xung bị ngược, hãy đảo vị trí dây tín hiệu pha A và pha B.

6. Sản phẩm sử dụng chung (isRelatedTo)

• Khớp nối trục RC-06: Giúp triệt tiêu rung động cơ khí và bảo vệ trục.
• Bộ điều khiển PLC: Siemens S7-1200, Mitsubishi FX series, Omron, Delta.
• Nguồn tổ ong (Switching Power Supply): Cung cấp nguồn 24VDC ổn định cho hệ thống.

7. Ứng dụng thực tế (Application)

• Ngành đóng gói: Kiểm soát độ dài màng co, định vị cắt túi tự động.
• Ngành dệt may & Giấy: Điều khiển tốc độ cuộn vải, đồng bộ hóa tốc độ máy chạy.
• Máy CNC & Robot: Phản hồi vị trí góc quay để điều khiển quỹ đạo chính xác.
• Hệ thống băng tải: Đo tốc độ sản phẩm để phân loại hoặc đồng bộ hóa dòng chảy.

8. Câu hỏi thường gặp (FAQ)

Nguồn tham khảo: Hanyoung Nux Official
