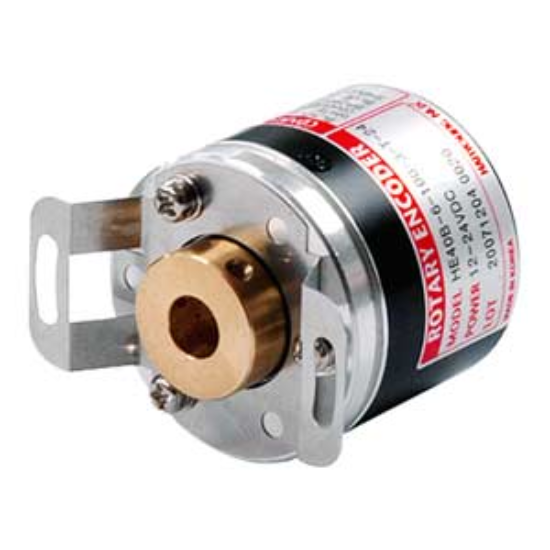

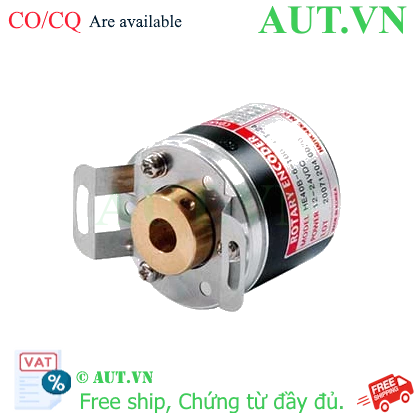

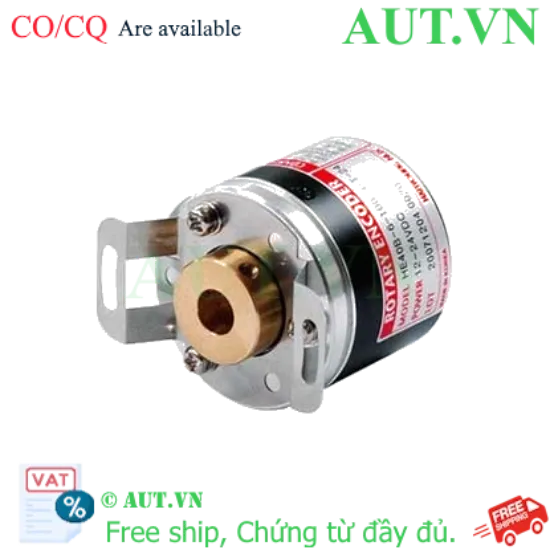

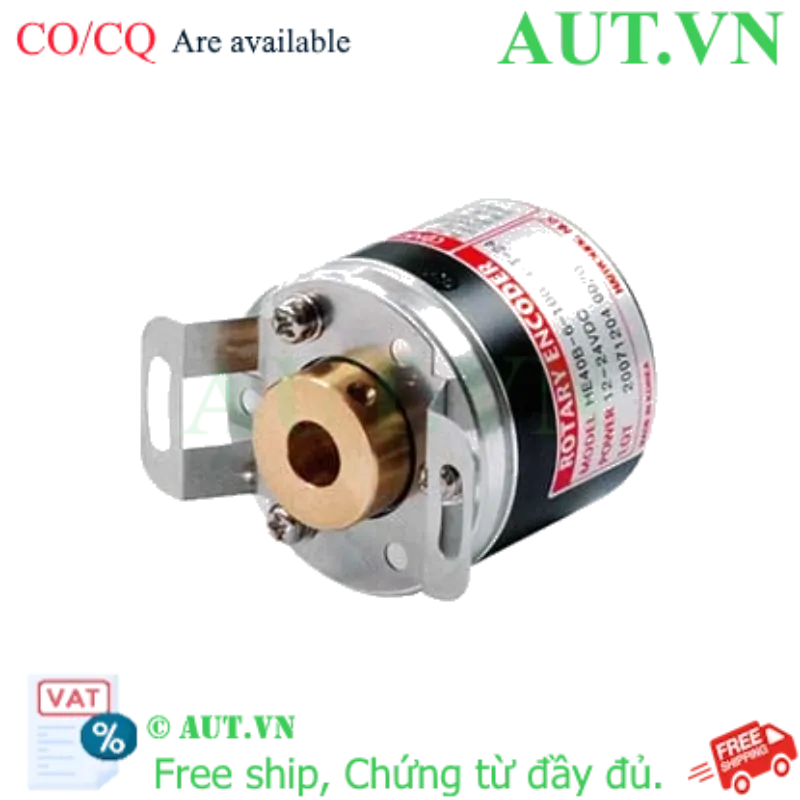

Giới thiệu Encoder Hanyoung Nux HE40H-8-360-3-O-24

Trong các hệ thống tự động hóa công nghiệp, việc đo lường chính xác tốc độ và vị trí quay là yếu tố then chốt để vận hành máy móc ổn định. Encoder Hanyoung Nux HE40H-8-360-3-O-24 là dòng cảm biến phát xung tương đối (Incremental Encoder) cao cấp từ Hàn Quốc, giải quyết triệt để bài toán về không gian lắp đặt nhờ thiết kế trục rỗng (blind shaft) đường kính 8mm. Thay vì sử dụng khớp nối phức tạp, thiết bị được xỏ trực tiếp vào trục động cơ, giúp loại bỏ rung lắc và tăng cường độ chính xác cho tín hiệu phản hồi.

Điểm nổi bật của sản phẩm

• Thiết kế Blind Shaft tối ưu: Đường kính trục rỗng 8mm cho phép lắp đặt trực tiếp, loại bỏ chi phí và thời gian lắp khớp nối (coupling), giúp hệ thống gọn gàng hơn.
• Độ phân giải chuẩn xác: Với 360 xung/vòng (PPR), sản phẩm cung cấp dữ liệu phản hồi tin cậy cho các ứng dụng kiểm soát tốc độ và vị trí tương đối.
• Tương thích PLC đa dạng: Ngõ ra NPN Open Collector cho phép kết nối dễ dàng với các bộ điều khiển phổ biến như Siemens, Mitsubishi, Omron, Schneider...
• Tiêu chuẩn công nghiệp Hàn Quốc: Vỏ kim loại chắc chắn, hoạt động ổn định trong môi trường nhà máy với dải nhiệt độ từ -10 đến 70°C.

Bảng thông số kỹ thuật chi tiết

Lợi ích khi lựa chọn Encoder Hanyoung Nux

• Tiết kiệm chi phí vận hành: Thiết kế trục rỗng giúp giảm chi phí mua phụ kiện khớp nối và rút ngắn thời gian lắp đặt.
• Độ chính xác tuyệt đối: Tần số đáp ứng 200kHz giúp PLC/Inverter nhận diện tín hiệu tức thời, giảm thiểu sai số tích lũy trong quá trình vận hành dài hạn.
• Giảm bảo trì: Việc loại bỏ khớp nối trung gian giúp giảm thiểu mài mòn cơ học, kéo dài tuổi thọ cho cả Encoder và trục động cơ.

Hướng dẫn lắp đặt và sử dụng (How-to)

1. Bước 1 - Kiểm tra tương thích: Xác nhận trục động cơ có đường kính chuẩn 8mm và sạch sẽ, không bị rỉ sét.
2. Bước 2 - Lắp đặt vật lý: Xỏ trực tiếp trục động cơ xuyên qua lỗ trục rỗng (Blind Shaft) của Encoder.
3. Bước 3 - Cố định: Sử dụng giá đỡ (bracket) đi kèm để siết chặt thân Encoder vào khung máy, đảm bảo không bị xê dịch khi quay tốc độ cao.
4. Bước 4 - Đấu nối điện: Kết nối dây nguồn (VCC, GND) và các dây tín hiệu (A, B, Z) vào module High-Speed Counter của PLC. Lưu ý: Vì là ngõ ra NPN, cần đấu nối cực âm chung.
5. Bước 5 - Vận hành thử: Cấp nguồn 12-24VDC, quay trục và kiểm tra xung trên phần mềm PLC để xác định chiều quay.

Sản phẩm sử dụng chung

Để xây dựng hệ thống điều khiển khép kín (Closed-loop), bạn nên kết hợp cùng:

• Bộ điều khiển PLC: Các dòng S7-1200 (Siemens), FX5U (Mitsubishi) để xử lý xung tốc độ cao.
• Biến tần (Inverter): Điều khiển tốc độ động cơ dựa trên phản hồi từ Encoder.
• Bộ đếm tốc độ (Digital Counter): Hiển thị trực tiếp tốc độ quay (RPM) hoặc quãng đường.
• Khớp nối mềm (Coupling): Sử dụng khi cần chuyển đổi lắp đặt sang dạng trục lồi.

Ứng dụng thực tế

Encoder HE40H-8-360-3-O-24 được tin dùng trong các lĩnh vực:

• Máy đóng gói & Dán nhãn: Kiểm soát vị trí dừng của bao bì để dán nhãn chính xác.
• Hệ thống băng tải thông minh: Đo lường chiều dài sản phẩm chạy trên băng chuyền.
• Máy CNC & Cắt Laser: Phản hồi vị trí trục quay cho các cơ cấu cơ khí chính xác.
• Cánh tay Robot & AGV: Định vị góc quay của khớp nối robot.
• Sản xuất điện tử: Kiểm soát vị trí lắp ráp linh kiện trên các máy pick-and-place.

Câu hỏi thường gặp (FAQ)

1. Encoder Hanyoung Nux HE40H-8-360-3-O-24 có dùng được nguồn 5V không?

Không. Model này yêu cầu điện áp cấp từ 12VDC đến 24VDC. Sử dụng nguồn thấp hơn sẽ khiến tín hiệu không ổn định hoặc không hoạt động.

2. Tại sao tôi nên chọn trục rỗng thay vì trục lồi?

Trục rỗng (Blind Shaft) cho phép lắp trực tiếp vào trục máy, loại bỏ nhu cầu dùng khớp nối, giúp tiết kiệm không gian, giảm rung và giảm chi phí linh kiện phụ.

3. Cách phân biệt chiều quay thuận/nghịch của Encoder này?

Dựa vào pha A và B. Nếu pha A dẫn trước pha B là quay thuận, ngược lại là quay nghịch. Bạn có thể đảo 2 dây A và B để thay đổi chiều đọc xung trong PLC.

4. Cấp bảo vệ IP50 nghĩa là gì?

IP50 bảo vệ thiết bị khỏi bụi bẩn xâm nhập nhưng không chống nước. Bạn nên lắp đặt trong tủ điện hoặc nơi khô ráo, tránh tia nước trực tiếp.

5. 360 PPR có đủ độ chính xác cho máy CNC không?

360 PPR phù hợp cho các ứng dụng đo tốc độ hoặc vị trí tương đối. Với máy CNC yêu cầu độ phân giải cực cao, bạn nên tham khảo các model có số xung lớn hơn (ví dụ 1024 hoặc 2048 PPR).

6. Tôi có thể thay thế Encoder này bằng sản phẩm Autonics tương đương không?

Có, bạn có thể tham khảo dòng Autonics E40HB8. Tuy nhiên, cần kiểm tra kỹ kiểu ngõ ra (NPN/PNP) và điện áp để đảm bảo tương thích hoàn toàn.

7. Dây cáp đi kèm dài bao nhiêu và có thể nối dài không?

Dây cáp tiêu chuẩn dài 1.5m. Bạn hoàn toàn có thể nối dài thêm bằng dây bọc kim chống nhiễu để đảm bảo tín hiệu không bị sai lệch.

8. Tại sao PLC của tôi không nhận được xung từ Encoder?

Hãy kiểm tra 3 điều: (1) Nguồn cấp đủ 12-24V, (2) Đã nối cực âm chung (Common) cho ngõ ra NPN, (3) Cấu hình chân ngõ vào PLC là High-Speed Counter.

9. Tốc độ 5000 rpm là tốc độ liên tục hay tối đa?

Đây là tốc độ quay tối đa mà hãng khuyến nghị để đảm bảo độ bền cơ học và độ chính xác của xung phát ra.

10. Mua hàng tại AUT VN có được bảo hành chính hãng không?

Có. AUT VN cam kết cung cấp sản phẩm Hanyoung Nux chính hãng 100%, đầy đủ CO/CQ và chính sách bảo hành uy tín cho mọi khách hàng.

Nguồn tham khảo: Hanyoung Nux Official Website
