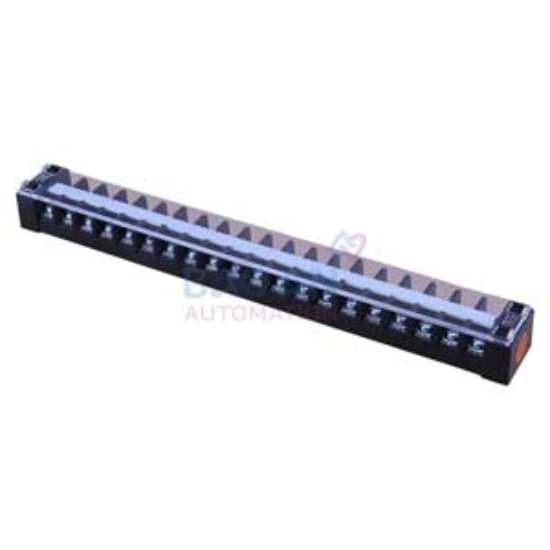

Giới thiệu Cầu Đấu Dây Hanyoung HYT-2020 - Giải Pháp Kết Nối Tủ Điện Chuyên Nghiệp
Trong các hệ thống tủ điện công nghiệp hiện đại, việc quản lý hàng trăm điểm đấu nối là một thách thức lớn đối với kỹ sư. Cầu đấu dây Hanyoung HYT-2020 chính là giải pháp đột phá giúp giải quyết triệt để vấn đề này. Đến từ thương hiệu danh tiếng Hanyoung Nux (Hàn Quốc), HYT-2020 tích hợp lên đến 20 cực (20P) trong một khối duy nhất, giúp loại bỏ sự rườm rà của các loại cầu đấu đơn lẻ, mang lại sự gọn gàng, chuyên nghiệp và thẩm mỹ tuyệt đối cho hệ thống dây dẫn phức tạp. Đối với các chuyên gia điện, HYT-2020 không chỉ là một linh kiện, mà là yếu tố then chốt giúp giảm thiểu sai sót đấu nối, tối ưu hóa không gian và rút ngắn thời gian bảo trì hệ thống.
Điểm Nổi Bật Của Cầu Đấu Dây HYT-2020
- Vật liệu Phenolic chống cháy vượt trội: Thân sản phẩm được chế tạo từ nhựa Phenolic kỹ thuật cao, có khả năng tự dập tắt lửa và chịu nhiệt độ cực cao, ngăn chặn hoàn toàn rủi ro cháy lan trong môi trường công nghiệp khắc nghiệt.
- Hệ thống kết nối cơ khí siêu bền: Sử dụng vít M4 mạ Niken giúp chống gỉ sét, chống ăn mòn và đặc biệt là khả năng chống rung lắc cực tốt, loại bỏ hiện tượng phóng điện (move) gây chập cháy.
- Tối ưu hóa diện tích tủ điện: Thiết kế dạng khối tập trung 20 điểm kết nối giúp tiết kiệm diện tích lắp đặt đáng kể, tạo không gian thông thoáng cho các thiết bị điều khiển khác.
- Tiêu chuẩn vận hành khắt khe: Khả năng chịu điện áp lên đến 600V AC, đáp ứng hoàn hảo mọi yêu cầu từ hệ thống điện điều khiển đến điện động lực trung bình.
Bảng Thông Số Kỹ Thuật Chi Tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Thương hiệu |
Hanyoung Nux (Hàn Quốc) |
| Model |
HYT-2020 |
| Số cực (Pole) |
20 Cực (20P) |
| Dòng điện định mức |
20A |
| Điện áp định mức |
600V AC |
| Kích thước vít kết nối |
M4 (Mạ Niken chống ăn mòn) |
| Vật liệu cách điện |
Nhựa Phenolic chống cháy chuyên dụng |
| Nhiệt độ vận hành |
-20°C đến +55°C |
Nguồn tham khảo: Hanyoung Nux Official
Lợi Ích Khi Sử Dụng Cầu Đấu Dây Hanyoung HYT-2020
- An toàn tuyệt đối: Loại bỏ nguy cơ ngắn mạch nhờ khả năng cách điện vượt trội và vật liệu chịu nhiệt cao, bảo vệ hệ thống khỏi hỏa hoạn.
- Thi công thần tốc: Việc tập trung 20 điểm kết nối giúp kỹ thuật viên lắp đặt nhanh chóng hơn, giảm số lượng linh kiện cố định và rút ngắn thời gian thi công.
- Quản lý khoa học: Thiết kế phân cực rõ ràng giúp dễ dàng đánh dấu, phân loại dây dẫn, hỗ trợ cực tốt cho việc truy vết lỗi và bảo trì định kỳ.
- Tuổi thọ vận hành dài lâu: Sự kết hợp giữa vật liệu mạ Niken và nhựa Phenolic giúp sản phẩm bền bỉ ngay cả trong môi trường công nghiệp có độ ẩm cao.
Hướng Dẫn Lắp Đặt Cầu Đấu Dây HYT-2020 (How-to)
- Bước 1: Xử lý dây dẫn - Tước lớp vỏ cách điện của dây dẫn khoảng 8-10mm, đảm bảo không làm trầy xước lõi đồng.
- Bước 2: Bấm đầu cốt (Crimping) - Sử dụng đầu cốt (chữ Y hoặc tròn) phù hợp để tăng diện tích tiếp xúc và độ ổn định.
- Bước 3: Cố định thiết bị - Xác định vị trí trong tủ điện, dùng vít bắt chặt thân nhựa của HYT-2020 vào bề mặt tủ hoặc tấm panel.
- Bước 4: Đấu nối dây - Luồn đầu cốt vào cực kết nối và siết chặt vít M4. Lưu ý siết vừa đủ lực để không làm cháy ren.
- Bước 5: Kiểm tra an toàn - Kéo nhẹ dây để kiểm tra độ bám cơ học và dùng đồng hồ VOM kiểm tra thông mạch/cách điện.
Sản Phẩm Sử Dụng Chung (isRelatedTo)
Để đạt hiệu quả tối ưu và an toàn nhất, Cầu đấu dây Hanyoung HYT-2020 nên được kết hợp cùng:
- Đầu cốt (Terminal Lugs): Các loại đầu cốt chữ Y, đầu cốt tròn chuyên dụng.
- Ống co nhiệt (Heat Shrink Tube): Bảo vệ mối nối, chống ẩm và tăng thẩm mỹ.
- Dây cáp điện công nghiệp: Các dòng dây tiết diện từ 0.5mm² đến 4.0mm².
- Nhãn đánh dấu dây (Wire Markers): Giúp quản lý chính xác 20 cực kết nối theo sơ đồ.
Ứng Dụng Thực Tế (Application)
- Tủ điện điều khiển: Đấu nối tín hiệu cho PLC, Relay, Timer, Sensor trong dây chuyền sản xuất.
- Máy móc tự động hóa: Lắp đặt trong tủ máy CNC, cánh tay Robot, hệ thống băng tải.
- Hệ thống điện tòa nhà: Tủ phân phối điện tầng, hệ thống điều khiển chiếu sáng thông minh.
- Thiết bị công suất trung bình: Kết nối nguồn cho bộ nguồn Switching, biến tần (Inverter).
Câu Hỏi Thường Gặp (FAQ)
1. Nhựa Phenolic trên HYT-2020 có ưu điểm gì?
Nhựa Phenolic có khả năng chịu nhiệt cực cao và tính chất tự dập tắt lửa, giúp ngăn chặn nguy cơ cháy lan tuyệt đối.
2. Dòng điện 20A là tải tối đa hay liên tục?
Đây là dòng định mức. Để bền nhất, AUT VN khuyên dùng ở mức 80% tải (khoảng 16A).
3. Vít M4 mạ Niken có chống rỉ sét không?
Có, lớp mạ Niken ngăn chặn oxy hóa, duy trì tiếp xúc điện ổn định trong môi trường ẩm.
4. Tôi có thể dùng HYT-2020 cho điện 3 pha không?
Hoàn toàn được. Bạn có thể chia 20 cực để đấu các pha L1, L2, L3, N và E.
5. Sản phẩm này có lắp trên thanh ray DIN không?
HYT-2020 thiết kế để lắp bề mặt (Surface Mount). Nếu cần lắp thanh ray DIN, hãy liên hệ AUT VN để được tư vấn dòng khác.
6. Làm thế nào phân biệt hàng Hanyoung chính hãng?
Hàng chính hãng có logo sắc nét, nhựa mịn không ba via và có đầy đủ chứng chỉ CO/CQ từ AUT VN.
7. Tiết diện dây tối đa là bao nhiêu?
Sản phẩm hỗ trợ tốt nhất cho dây từ 0.5mm² đến 4.0mm².
8. Tại sao nên dùng cầu đấu 20 cực thay vì nhiều cầu đấu nhỏ?
Giúp tủ điện gọn gàng, giảm thời gian thi công và dễ dàng quản lý nhóm dây.
9. Điện áp 600V có quá cao cho điện 220V không?
Không, 600V là chuẩn công nghiệp, giúp sản phẩm vận hành cực kỳ an toàn khi dùng cho điện 220V.
10. Chính sách bảo hành tại AUT VN như thế nào?
AUT VN cam kết hàng chính hãng, bảo hành theo tiêu chuẩn nhà sản xuất và hỗ trợ 1 đổi 1 nếu có lỗi kỹ thuật.
