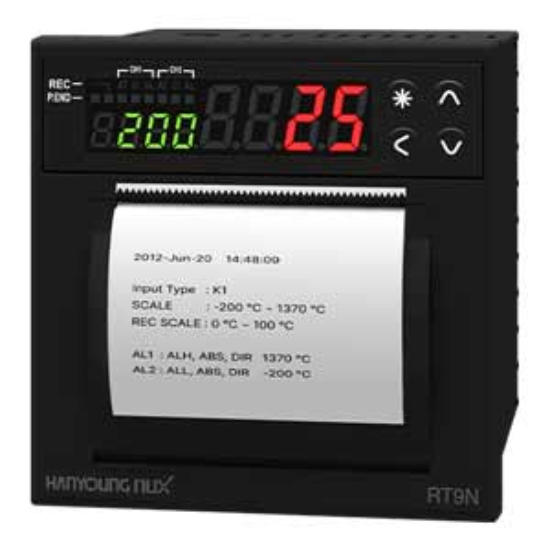

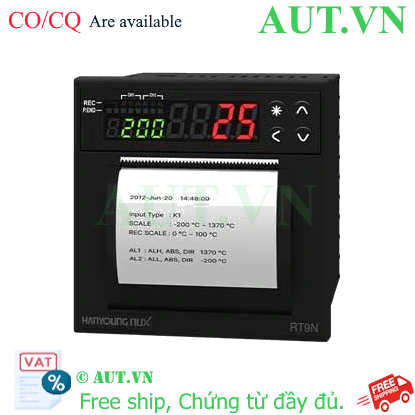

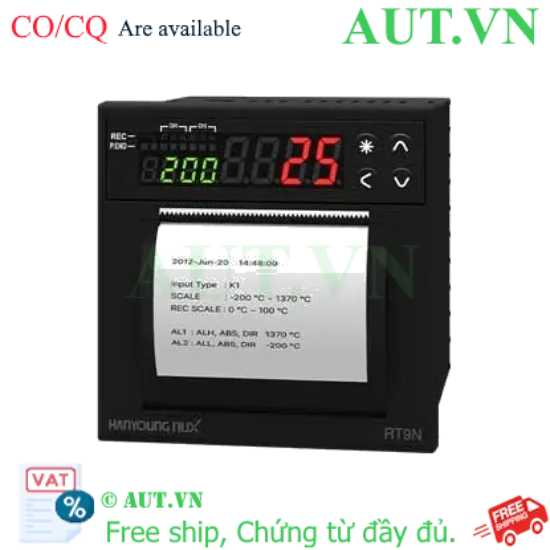

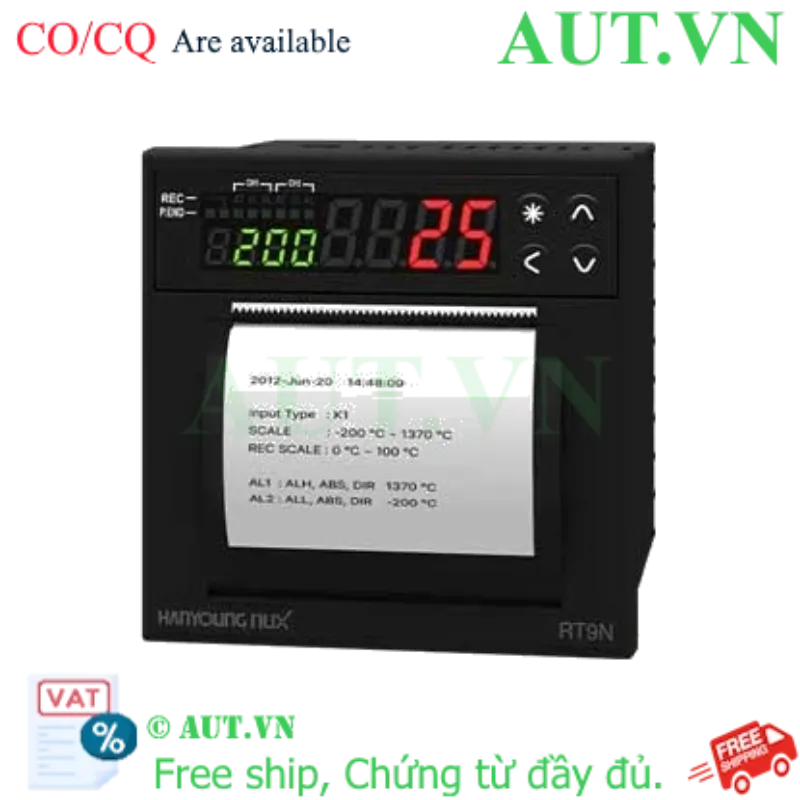

Giới thiệu Bộ ghi dữ liệu Hanyoung Nux RT9N-010
Trong các hệ thống quản lý chất lượng nghiêm ngặt như HACCP, ISO hay GMP, việc lưu trữ dữ liệu vật lý là yêu cầu bắt buộc để đảm bảo tính minh bạch và không thể tẩy xóa. Bộ ghi dữ liệu Hanyoung Nux RT9N-010 là giải pháp Paper Chart Recorder tối ưu, giúp giám sát và ghi lại liên tục các thông số nhiệt độ và điện áp theo thời gian thực lên giấy ghi.
Sản phẩm được thiết kế để thay thế các phương pháp ghi chép thủ công, giúp doanh nghiệp tự động hóa quá trình kiểm soát, giảm thiểu sai sót con người và cung cấp bằng chứng vật lý tin cậy nhất cho các đợt kiểm tra (audit) chất lượng.
Điểm nổi bật của Hanyoung Nux RT9N-010
- Khả năng đọc tín hiệu vạn năng: Không cần module chuyển đổi phức tạp, RT9N-010 cho phép bạn kết nối trực tiếp với nhiều loại cảm biến từ RTD, Thermocouple đến các tín hiệu điện áp công nghiệp.
- Lưu trữ dữ liệu an toàn: Dữ liệu được in trực tiếp lên giấy, loại bỏ hoàn toàn rủi ro mất mát dữ liệu do lỗi phần mềm, lỗi kết nối mạng hoặc sự cố hệ thống lưu trữ số.
- Giám sát trực quan: Màn hình LED hiển thị giá trị hiện tại cùng đường biểu đồ trên giấy giúp kỹ thuật viên dễ dàng nhận diện các biến động bất thường ngay lập tức.
- Độ bền công nghiệp: Vỏ máy chắc chắn, thiết kế chuẩn lắp Panel 92x92mm giúp việc thay thế và lắp đặt trong các tủ điện trở nên cực kỳ đơn giản.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | RT9N-010 |
| Hãng sản xuất | Hanyoung Nux (Hàn Quốc) |
| Điện áp nguồn | 100...240VAC |
| Số kênh đầu vào | 1 Kênh |
| Kiểu đầu vào hỗ trợ | RTD (Pt100, KSPt100), Thermocouple (K, J, E, T, R, B, S, L, N, U, Wre5-26, PLII), Điện áp (±10V, ±20V, 1...5V, 0...10V, -10...20mV, 0...100mV) |
| Đầu ra mở rộng | 1 Rơ le (Relay Output) |
| Chu kỳ lấy mẫu | 250ms |
| Độ chính xác | ±0.5% đến ±1% Full Scale (FS) |
| Kích thước lỗ cắt Panel | W92 x H92 mm |
| Nhiệt độ vận hành | 0...50°C |
| Kích thước tổng thể | 96 x 96 x 112.5 mm |
Lợi ích vượt trội khi đầu tư RT9N-010
- Đảm bảo tính pháp lý: Bản ghi trên giấy là bằng chứng vật lý không thể chỉnh sửa, đáp ứng tiêu chuẩn khắt khe của các chuyên gia kiểm định thực phẩm và dược phẩm.
- Tối ưu chi phí đầu tư: Với khả năng nhận nhiều loại tín hiệu, bạn không cần mua thêm các bộ chuyển đổi tín hiệu (Transmitter) riêng biệt.
- Giám sát chủ động: Hệ thống cảnh báo qua Relay giúp phát hiện ngay lập tức khi nhiệt độ hoặc điện áp vượt ngưỡng cho phép, tránh hư hỏng sản phẩm.
Hướng dẫn sử dụng (How-to)
- Bước 1: Lắp đặt thiết bị: Sử dụng máy cắt lỗ để tạo khoảng trống 92x92mm trên mặt tủ điện, sau đó cố định RT9N-010 bằng các vít chuyên dụng.
- Bước 2: Đấu nối dây: Kết nối nguồn 100-240VAC vào các chân nguồn. Đấu nối cảm biến nhiệt độ (Pt100 hoặc Thermocouple) hoặc nguồn điện áp vào chân đầu vào theo sơ đồ đấu dây của hãng.
- Bước 3: Cấu hình thông số: Truy cập menu cài đặt để chọn đúng loại đầu vào (Input Type) phù hợp với cảm biến đang sử dụng.
- Bước 4: Lắp giấy ghi: Mở khay chứa giấy, lắp cuộn giấy chuyên dụng cho dòng RT9N, căn chỉnh đầu bút để đảm bảo đường ghi rõ nét.
- Bước 5: Kiểm tra và vận hành: Bật nguồn, kiểm tra giá trị hiển thị trên màn hình LED xem có khớp với thực tế không trước khi bắt đầu ghi.
Sản phẩm sử dụng chung (isRelatedTo)
- Cảm biến nhiệt độ Pt100, Cặp nhiệt điện (Thermocouple) loại K, J.
- Giấy ghi nhiệt độ chuyên dụng cho Hanyoung Nux RT9N.
- Bộ điều khiển nhiệt độ Hanyoung Nux hoặc Autonics.
- Tủ điện công nghiệp, Relay trung gian, Còi báo động.
Ứng dụng thực tế (Application)
- Ngành thực phẩm & đồ uống: Giám sát nhiệt độ kho lạnh, hầm sấy, lò nướng, quy trình tiệt trùng.
- Ngành dược phẩm: Kiểm soát điều kiện bảo quản vaccine, thuốc đặc trị, phòng sạch.
- Ngành hóa chất: Theo dõi nhiệt độ phản ứng hóa học trong các bồn chứa, nồi hơi.
- Hệ thống HVAC & Xử lý nước: Giám sát nhiệt độ môi trường, nhiệt độ nước trong các quy trình xử lý.
Câu hỏi thường gặp (FAQ)
1. Bộ ghi RT9N-010 có thể xuất dữ liệu số vào máy tính không?
Đây là dòng Paper Chart Recorder, chức năng chính là ghi dữ liệu vật lý lên giấy để phục vụ lưu trữ và kiểm định. Nếu cần lưu số, bạn nên cân nhắc các dòng có cổng RS485.
2. Tôi có thể thay đổi loại cảm biến đang dùng không?
Có, thiết bị hỗ trợ đầu vào vạn năng. Bạn có thể chuyển từ RTD sang Thermocouple hoặc Điện áp thông qua cài đặt trong menu.
3. Độ chính xác của thiết bị đạt mức nào?
Độ chính xác dao động từ ±0.5% đến ±1% tùy theo dải đo và loại đầu vào bạn lựa chọn.
4. Làm sao để biết khi nào nhiệt độ vượt ngưỡng?
Thiết bị có 1 đầu ra Relay. Bạn có thể cài đặt ngưỡng cảnh báo, khi vượt ngưỡng, Relay sẽ đóng/ngắt để kích hoạt còi hoặc đèn báo.
5. Loại giấy ghi nào phù hợp cho máy này?
Bạn cần sử dụng cuộn giấy chuyên dụng dành cho dòng RT9N của Hanyoung Nux. Hãy liên hệ AUT VN để được cung cấp đúng loại.
6. Thiết bị có chịu được môi trường nhiệt độ cao không?
Máy hoạt động ổn định trong dải nhiệt độ môi trường từ 0 đến 50°C. Khi lắp đặt, cần chú ý tản nhiệt cho tủ điện.
7. Nguồn điện 220V dân dụng có dùng được không?
Hoàn toàn được, vì thiết bị hỗ trợ dải nguồn rộng từ 100 đến 240VAC.
8. Tại sao nên dùng ghi giấy thay vì ghi số (Digital)?
Ghi giấy là bằng chứng vật lý không thể can thiệp bằng phần mềm, cực kỳ quan trọng trong việc đáp ứng các tiêu chuẩn Audit quốc tế.
9. Thời gian cập nhật dữ liệu là bao lâu?
Chu kỳ lấy mẫu rất nhanh, chỉ 250ms, đảm bảo biểu đồ trên giấy mượt mà và chính xác.
10. Mua hàng tại AUT VN có được bảo hành không?
Có, tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng và hỗ trợ kỹ thuật trọn đời.
Nguồn tham khảo: Hanyoung Nux Official
