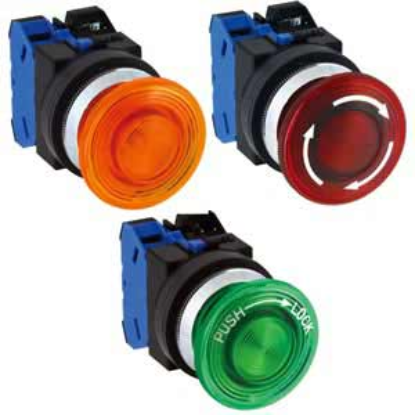

Thông tin chi tiết Nút nhấn nhả có đèn IDEC ALFN22211DNG-MAU
1. Giới thiệu sản phẩm
Nút nhấn nhả có đèn IDEC ALFN22211DNG-MAU thuộc dòng sản phẩm TWN Series nổi tiếng của thương hiệu IDEC Izumi (Nhật Bản). Được thiết kế với kích thước lắp đặt phi 30 (D30), cấu trúc vòng bezel bằng kim loại mạ crom cao cấp và khả năng hiển thị đèn LED 24V xanh lá trực quan, sản phẩm là lựa chọn tối ưu cho các hệ thống tủ điện điều khiển công nghiệp hiện đại. Hiện nay, sản phẩm đang được phân phối chính hãng 100% tại AUT VN với cam kết đầy đủ chứng từ CO/CQ và bảo hành chính hãng từ nhà sản xuất.
2. Đặc điểm nổi bật của nút nhấn IDEC ALFN22211DNG-MAU
- Thiết kế kim loại bền bỉ: Phần vỏ và vòng bezel được chế tạo hoàn toàn bằng kim loại chất lượng cao, tăng khả năng chịu va đập mạnh và hoạt động ổn định trong môi trường khắc nghiệt.
- Đèn LED tích hợp siêu sáng: Đèn LED 24VAC/DC màu xanh lá cây tiết kiệm điện, tuổi thọ cao, giúp người vận hành dễ dàng nhận biết trạng thái hoạt động của máy móc từ xa.
- Khối tiếp điểm linh hoạt (Removable Block): Thiết kế khối tiếp điểm thông minh có thể dễ dàng tháo lắp bằng dụng cụ chuyên dụng, thuận tiện cho việc nâng cấp, bảo dưỡng hoặc thay thế tiếp điểm 1NO+1NC đi kèm.
- Cấp bảo vệ IP65 vượt trội: Đạt tiêu chuẩn IP65 giúp chống bụi xâm nhập hoàn toàn và chống lại các tia nước áp lực từ mọi hướng, tăng độ tin cậy khi lắp ráp tủ điện ngoài trời hoặc trong các nhà máy chế biến.
3. Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết giá trị |
| Thương hiệu | IDEC (Nhật Bản) |
| Dòng sản phẩm (Series) | TWN Series |
| Mã sản phẩm | ALFN22211DNG-MAU |
| Điện áp đèn LED | 24V AC/VDC |
| Màu sắc đèn báo | Xanh lá (Green) |
| Kích thước lỗ khoét | D30.5mm (Phi 30) |
| Kiểu tác động | Nhấn nhả (Momentary / Spring Return) |
| Tiếp điểm tích hợp | 1NO + 1NC (Tiếp điểm hợp kim bạc mạ vàng) |
| Chất liệu vỏ & Bezel | Kim loại mạ Crom |
| Hình dạng đầu nút | Tròn, phẳng có vành bảo vệ (Round full-guard - Flush) |
| Khả năng cắt dòng tiếp điểm | 10A tại 24VAC, 10A tại 110VAC, 6A tại 220VAC, 10A tại 24VDC |
| Tuổi thọ cơ khí & điện | Hơn 500.000 chu kỳ hoạt động |
| Nhiệt độ hoạt động | -25°C đến +50°C (không đóng băng) |
| Độ ẩm môi trường | 45% đến 85% RH |
| Cấp bảo vệ tiêu chuẩn | IP65 (IEC 60529) |
| Chứng chỉ chất lượng | CE, UL, CSA, TUV, CCC |
Nguồn thông tin tham khảo kỹ thuật tại trang chủ nhà sản xuất: IDEC Global.
4. Lợi ích khi sử dụng nút nhấn IDEC xanh lá
- Độ bền bỉ tuyệt hảo: Với thiết kế chuẩn công nghiệp Nhật Bản, nút nhấn giảm thiểu tối đa chi phí bảo trì và thay mới thiết bị định kỳ cho doanh nghiệp.
- An toàn tối đa: Tiếp điểm mạ vàng tăng khả năng tiếp xúc điện ổn định, tránh hiện tượng sinh tia lửa điện gây hư hại các thiết bị điều khiển nhạy cảm phía sau.
- Tính thẩm mỹ cao: Thiết kế viền kim loại Chrome tinh tế mang lại vẻ ngoài hiện đại và chuyên nghiệp cho hệ thống tủ điều khiển của bạn.
5. Hướng dẫn lắp đặt và đấu nối nút nhấn nhả ALFN22211DNG-MAU
- Chuẩn bị panel: Tiến hành khoét lỗ trên bề mặt panel tủ điện với đường kính chuẩn xác là 30.5 mm.
- Tháo khối tiếp điểm: Sử dụng dụng cụ tháo khối tiếp điểm chuyên dụng (mã TW-KC1) để tách phần đầu nút nhấn ra khỏi hệ tiếp điểm phía sau.
- Cố định thiết bị: Đút phần đầu nút nhấn từ phía trước panel qua lỗ khoét, định vị chính xác vị trí vòng chống xoay (OGL-11 nếu có).
- Khóa cố định: Vặn chặt đai ốc kim loại (Metal nut ring) từ phía sau panel bằng cờ lê chuyên dụng (mã OR-12) để nút nhấn bám chắc chắn vào tủ điện.
- Lắp lại tiếp điểm và đấu nối: Gắn lại khối tiếp điểm vào thân nút nhấn. Thực hiện đấu nối nguồn điều khiển 24V vào chân đèn LED, và dây tín hiệu điều khiển vào chân NO (Thường mở - Thường dùng khởi động) hoặc NC (Thường đóng - Thường dùng dừng/cảnh báo).
6. Các phụ kiện dùng chung hữu ích
Để tối ưu hiệu quả vận hành và lắp đặt, bạn có thể mua kèm các phụ kiện chính hãng IDEC sau:
- Vòng chống xoay: OGL-11 giúp cố định nút nhấn, không bị xoay lệch trong quá trình thao tác liên tục.
- Nắp bảo vệ chống nước/bụi tăng cường: Nắp nhựa trong suốt OPG-1411 bảo vệ đầu nút bấm.
- Khối tiếp điểm mua rời bổ sung: Khối tiếp điểm phụ HW-U01 (1NC) và HW-U10 (1NO) để linh hoạt mở rộng hệ thống điều khiển.
- Dụng cụ tháo tiếp điểm chuyên dụng: TW-KC1 giúp tháo lắp khối tiếp điểm nhanh chóng, hạn chế trầy xước.
7. Ứng dụng thực tế của sản phẩm
Nút nhấn nhả có đèn IDEC ALFN22211DNG-MAU được sử dụng vô cùng rộng rãi trong:
- Hệ thống tủ điện phân phối và điều khiển động cơ máy bơm, quạt gió công nghiệp.
- Dây chuyền tự động hóa lắp ráp linh kiện điện tử, chế biến thực phẩm, đóng gói bao bì.
- Hệ thống cẩu trục, băng tải công nghiệp nặng cần nút điều khiển khởi động có phản hồi tín hiệu trực quan bằng đèn LED màu xanh lá cây.
8. FAQ - Câu hỏi thường gặp về nút nhấn IDEC ALFN22211DNG-MAU
Q1: Điện áp cấp cho đèn của nút nhấn này là bao nhiêu?
A1: Nút nhấn ALFN22211DNG-MAU sử dụng nguồn cấp cho đèn LED tích hợp là 24V AC hoặc DC, cực kỳ thông dụng và an toàn trong hệ thống tủ điện công nghiệp.
Q2: Nút nhấn này có tự giữ trạng thái khi nhấn vào không?
A2: Không, đây là dạng nút nhấn nhả (Momentary), nút sẽ chỉ tác động khi bạn giữ tay nhấn và tự động nảy trở về vị trí ban đầu khi bạn buông tay.
Q3: Tôi có thể thay đổi số lượng tiếp điểm đi kèm của nút nhấn này không?
A3: Có. Sản phẩm đi kèm sẵn cấu hình tiếp điểm 1NO+1NC. Bạn hoàn toàn có thể mua thêm và lắp ghép thêm các block tiếp điểm HW-U01 hoặc HW-U10 để đáp ứng sơ đồ mạch điện phức tạp hơn.
Q4: Chất liệu cấu tạo của vòng Bezel trên nút nhấn này là gì?
A4: Vòng Bezel của mã ALFN22211DNG-MAU được làm bằng chất liệu kim loại mạ Crom cao cấp cực kỳ sáng bóng và cứng cáp, vượt trội hơn so với dòng vỏ nhựa thông thường.
Q5: Sản phẩm này có đạt tiêu chuẩn chống nước IP65 thật không?
A5: Có, sản phẩm đạt tiêu chuẩn IP65 từ nhà sản xuất IDEC Nhật Bản, đảm bảo khả năng kháng nước tia áp lực thấp và chống bụi hoàn toàn khi được lắp ráp đúng kỹ thuật lên mặt panel.
Q6: AUT VN có cung cấp chứng nhận CO/CQ cho sản phẩm này không?
A6: Có. Khi mua nút nhấn IDEC tại AUT VN, khách hàng sẽ nhận được đầy đủ hóa đơn VAT cùng chứng nhận nguồn gốc xuất xứ (CO) và chất lượng (CQ) của hãng.
Q7: Màu sắc hiển thị thực tế của đèn khi sáng là màu gì?
A7: Khi được cấp nguồn 24V, nút nhấn sẽ hiển thị ánh sáng LED màu xanh lá cây (Green) rõ nét và dịu mắt nhờ thiết kế màng lọc ánh sáng chất lượng cao của IDEC.
Q8: Tôi có thể tự tháo khối tiếp điểm phía sau bằng tay được không?
A8: Để đảm bảo an toàn cho các chốt khóa nhựa và tránh nứt gãy cơ học, AUT VN khuyên bạn nên sử dụng dụng cụ tháo tiếp điểm chuyên dụng TW-KC1 của hãng IDEC để thao tác.
