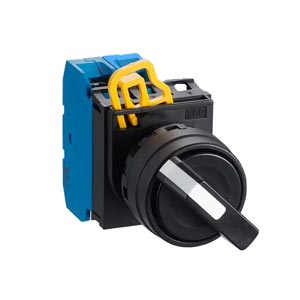

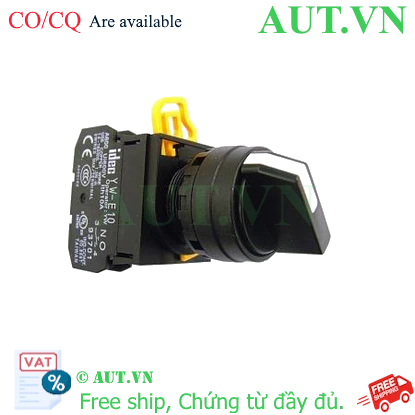

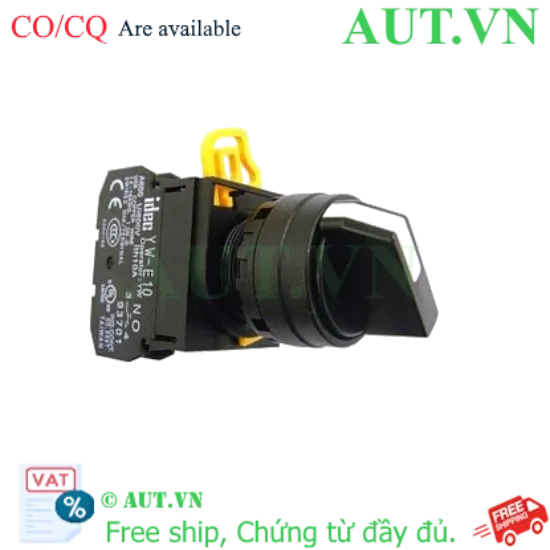

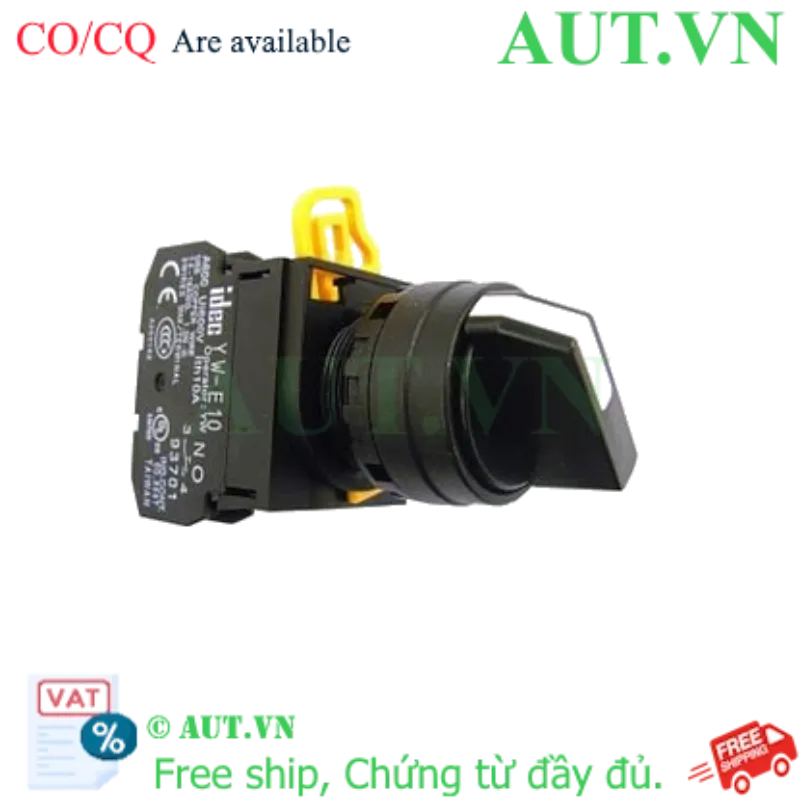

Công tắc chuyển mạch IDEC YW1S-32E20 | 3 Vị Trí, Tự Hồi, 2NO, D22

  • Thương hiệu: IDEC (Nhật Bản)
  • Loại sản phẩm: Công tắc xoay 3 vị trí, cơ chế tự hồi từ bên trái
  • Cấu hình tiếp điểm: 2NO (2 tiếp điểm thường mở)
  • Kích thước lắp đặt: Phi 22mm (D22.3mm)
  • Tiêu chuẩn bảo vệ: IP65 (Chống bụi và tia nước)
  • Ứng dụng: Điều khiển máy móc, tủ điện công nghiệp, hệ thống tự động hóa
nhà chế tạo: IDEC
SKU: YW1S-32E20
Giá cũ: 142.050 ₫
113.640 ₫

Giới thiệu Công tắc chuyển mạch 3 vị trí IDEC YW1S-32E20

Công tắc chuyển mạch IDEC YW1S-32E20 là thiết bị điều khiển cao cấp thuộc dòng YW series danh tiếng từ IDEC (Nhật Bản). Được thiết kế chuyên dụng cho các môi trường công nghiệp khắc nghiệt, sản phẩm đảm bảo sự chính xác tuyệt đối trong việc chuyển đổi trạng thái vận hành. Với cơ chế tự hồi (Spring Return) từ bên trái, thiết bị giúp tăng cường độ an toàn, tránh tình trạng thiết bị bị kẹt ở trạng thái hoạt động ngoài ý muốn, là lựa chọn tin cậy cho các kỹ sư thiết kế tủ điện PLC và hệ thống tự động hóa hiện nay.

Điểm nổi bật của IDEC YW1S-32E20

  • Cơ chế tự hồi an toàn: Núm vặn tự động quay về vị trí trung tâm sau khi thao tác từ phía bên trái, giúp kiểm soát trạng thái thiết bị luôn ở mức ổn định.
  • Độ bền cơ khí cực cao: Khả năng vận hành bền bỉ, giảm thiểu tối đa thời gian dừng máy và chi phí bảo trì định kỳ.
  • Tiêu chuẩn bảo vệ IP65: Khả năng chống bụi hoàn toàn và chống tia nước, cho phép hoạt động ổn định trong môi trường xưởng sản xuất có độ ẩm cao hoặc nhiều bụi bẩn.
  • Thiết kế chuẩn quốc tế: Tương thích hoàn hảo với các tiêu chuẩn công nghiệp, dễ dàng lắp đặt vào các hệ thống máy móc xuất khẩu.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩm (SKU)YW1S-32E20
Hãng sản xuấtIDEC (Nhật Bản)
Số vị trí chuyển mạch3 vị trí
Cơ chế vận hànhTự hồi từ bên trái
Cấu hình tiếp điểm2NO (Thường mở)
Đường kính lắp đặt22mm (D22.3mm)
Chiều sâu tổng thể69.8mm
Độ dài tay gạt29mm
Tiêu chuẩn bảo vệIP65
Phụ kiện tương thíchVòng chống xoay HW9Z-RLPN10, Block tiếp điểm YW-EW20, YW-E10, Cờ tên HWAMpN10...

Lợi ích khi sử dụng công tắc IDEC YW1S-32E20

  • Tối ưu hóa an toàn: Cơ chế tự trả về giúp ngăn chặn các sai sót trong vận hành, đảm bảo máy móc không chạy sai chế độ.
  • Tiết kiệm chi phí: Độ bền cao từ thương hiệu IDEC giúp doanh nghiệp giảm chi phí thay thế linh kiện.
  • Lắp đặt nhanh chóng: Kích thước D22 tiêu chuẩn giúp dễ dàng thay thế hoặc lắp mới vào các mặt tủ điện hiện có.

Hướng dẫn lắp đặt và sử dụng (How-to)

  1. Bước 1: Khoan lỗ trên mặt tủ điện với đường kính chuẩn 22.3mm.
  2. Bước 2: Lắp đặt thân công tắc YW1S-32E20 xuyên qua lỗ khoan.
  3. Bước 3: Sử dụng vòng khóa (Locking ring) và cờn vặn chuyên dụng (MW9Z-T1) để cố định chặt công tắc vào mặt tủ.
  4. Bước 4: Kết nối dây dẫn vào các tiếp điểm 2NO theo sơ đồ mạch điện của hệ thống.
  5. Bước 5: Kiểm tra vận hành bằng cách xoay tay gạt sang trái và xác nhận cơ chế tự hồi về vị trí trung tâm.

Sản phẩm liên quan (isRelatedTo)

Ứng dụng thực tế (Application)

Công tắc IDEC YW1S-32E20 được ứng dụng rộng rãi trong:

  • Hệ thống điều khiển máy CNC, máy dập, máy phay công nghiệp.
  • Tủ điện phân phối và tủ điều khiển PLC trong nhà máy tự động hóa.
  • Các bảng điều khiển vận hành máy móc yêu cầu chế độ chọn lựa tạm thời (tự hồi).
  • Thiết bị điều khiển trong môi trường sản xuất thực phẩm, dược phẩm (nhờ tiêu chuẩn IP65).

Câu hỏi thường gặp (FAQ)

1. YW1S-32E20 khác gì với YW1S-33E20?
YW1S-32E20 tự hồi từ bên trái về tâm, trong khi YW1S-33E20 tự hồi từ cả hai bên về tâm.

2. Tiếp điểm 2NO nghĩa là gì?
2NO là 2 tiếp điểm thường mở, mạch chỉ đóng khi công tắc được xoay đến vị trí kích hoạt.

3. Sản phẩm có chống nước không?
Có, sản phẩm đạt chuẩn IP65, chống bụi hoàn toàn và chống tia nước phun từ mọi hướng.

4. Kích thước lỗ khoan lắp đặt là bao nhiêu?
Kích thước chuẩn là Phi 22mm (D22.3mm).

5. Tôi có thể mua rời block tiếp điểm không?
Có, bạn có thể mua thêm block tiếp điểm đơn YW-E10 hoặc đôi YW-EW20 từ AUT VN.

6. Sản phẩm này có xuất xứ từ đâu?
Sản phẩm được sản xuất bởi hãng IDEC, Nhật Bản.

7. Tay gạt của sản phẩm dài bao nhiêu?
Độ dài tay gạt là 29mm, thuận tiện cho thao tác xoay.

8. Có phụ kiện chống xoay cho mã này không?
Có, bạn có thể sử dụng vòng chống xoay mã HW9Z-RLPN10.

9. Tuổi thọ của công tắc IDEC YW series như thế nào?
Dòng YW nổi tiếng với độ bền cơ khí cực cao, chịu được hàng chục ngàn lần vận hành.

10. Mua hàng chính hãng IDEC ở đâu uy tín?
Bạn có thể đặt mua trực tiếp tại AUT VN - nhà phân phối thiết bị điều khiển công nghiệp chính hãng.

Nguồn tham khảo: IDEC Official Website
