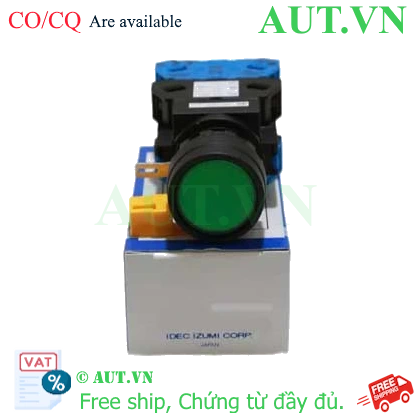

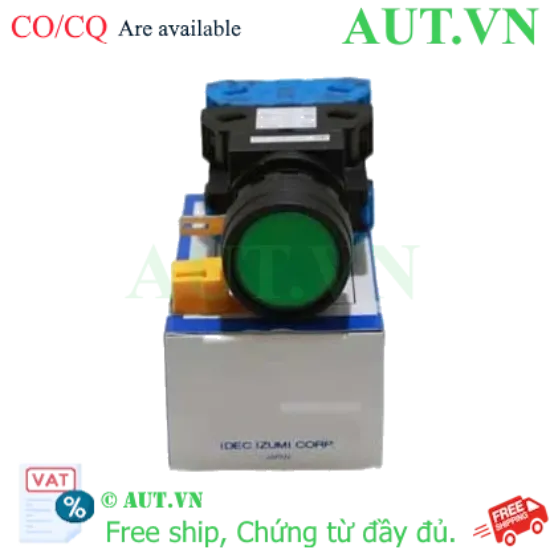

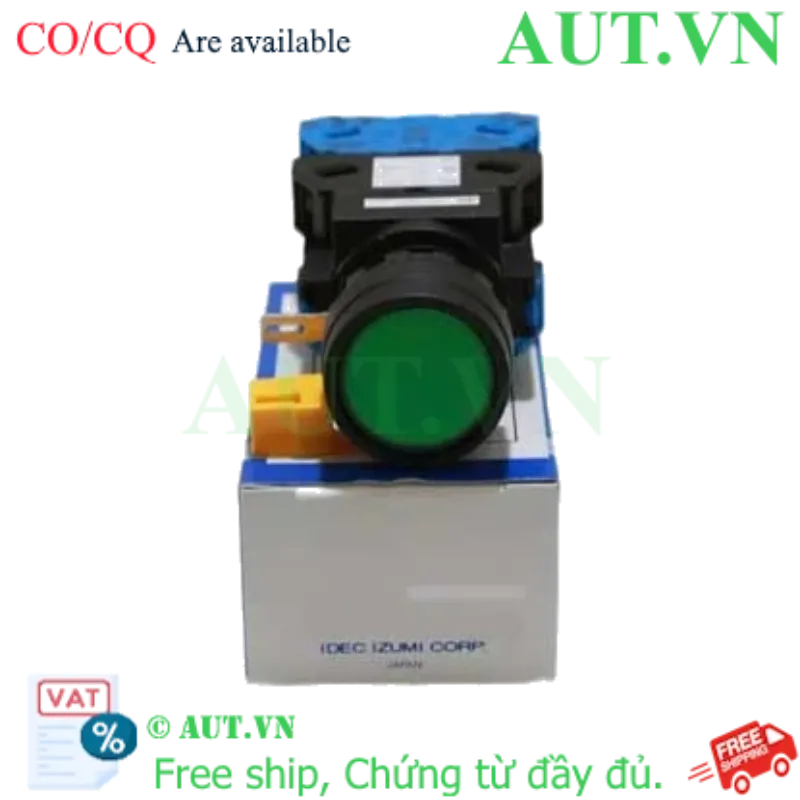

Giới Thiệu Nút Nhấn Có Đèn IDEC HW1L-M120Q4G
Nút nhấn có đèn IDEC HW1L-M120Q4G là giải pháp tối ưu cho các ứng dụng điều khiển công nghiệp, tự động hóa yêu cầu tín hiệu trực quan rõ ràng. Với thiết kế tiêu chuẩn D22mm, màu xanh lá bắt mắt, chức năng nhấn nhả và 2 tiếp điểm NO, sản phẩm này mang đến sự linh hoạt và độ tin cậy cao.
Điểm Nổi Bật Vượt Trội
- Độ Bền Cao: Vỏ và vòng bezel làm từ nhựa Plastic cao cấp, chịu va đập tốt. Tuổi thọ cơ khí lên đến 5,000,000 lần và tuổi thọ điện 500,000 lần đảm bảo hoạt động bền bỉ.
- Tín Hiệu Rõ Ràng: Đèn LED màu xanh lá tích hợp, dễ dàng nhận biết trạng thái hoạt động, đặc biệt trong môi trường ánh sáng yếu.
- Linh Hoạt Lắp Đặt: Kích thước lắp đặt D22mm tiêu chuẩn, phù hợp với nhiều loại bảng điều khiển. Chức năng nhấn nhả cho phép điều khiển ON/OFF đơn giản.
- Chống Chịu Môi Trường: Cấp bảo vệ IP65 đảm bảo khả năng chống bụi và nước, hoạt động ổn định trong dải nhiệt độ rộng (-25°C đến 55°C).
- Tiêu Chuẩn Quốc Tế: Sản phẩm đạt các chứng nhận CCC, CE, TUV, UL, khẳng định chất lượng và an toàn khi sử dụng.
Bảng Thông Số Kỹ Thuật Chi Tiết
| Thông Số |
Chi Tiết |
| Model |
HW1L-M120Q4G |
| Thương hiệu |
IDEC |
| Loại |
Nút nhấn có đèn |
| Màu sắc đèn |
Xanh lá (LED) |
| Kích thước lắp đặt |
D22mm |
| Kiểu tác động |
Nhấn nhả (Push Release) |
| Số tiếp điểm |
2 NO (Normally Open) |
| Nguồn cấp cho đèn |
24VAC, 24VDC |
| Hình dạng đầu nút |
Round full-guard (Flush) |
| Chất liệu vỏ |
Plastic |
| Chất liệu vòng bezel |
Plastic |
| Kích thước đầu nút |
D29mm |
| Kích thước lỗ khoét |
D22.3mm |
| Công suất tiếp điểm (tải thuần trở) |
10A @ 110VAC, 6A @ 220VAC, 2A @ 440VAC, 10A @ 24VDC, 5A @ 48VDC, 2.2A @ 110VDC, 1.1A @ 220VDC |
| Chất liệu tiếp điểm |
Hợp kim bạc |
| Màu sắc vòng bezel |
Đen |
| Khối tiếp điểm (bán rời) |
HW-U10 |
| Đèn báo (bán rời) |
LSRD-2, LSRD-2PN10 |
| Tần suất hoạt động (Điện) |
30 operations/phút |
| Tuổi thọ cơ khí |
5,000,000 chu kỳ |
| Tuổi thọ điện |
500,000 chu kỳ |
| Kiểu lắp đặt |
Gắn trên bảng điều khiển (Panel mounting - flush mounting) |
| Kiểu đấu nối |
Bắt vít |
| Chiều sâu sau bảng |
69.4mm |
| Nhiệt độ hoạt động |
-25°C đến 55°C |
| Độ ẩm hoạt động |
45% - 85% RH |
| Cấp bảo vệ |
IP20 (thân nút), IP65 (đầu nút khi lắp đủ) |
| Tiêu chuẩn |
CCC, CE, TUV, UL |
Tại Sao Nên Chọn Nút Nhấn IDEC HW1L-M120Q4G?
Là người sử dụng, bạn mong muốn một thiết bị hoạt động ổn định, bền bỉ và dễ dàng tích hợp. Nút nhấn IDEC HW1L-M120Q4G đáp ứng hoàn hảo những yêu cầu đó:
- Đáng Tin Cậy: Thương hiệu IDEC nổi tiếng toàn cầu về chất lượng linh kiện công nghiệp, đảm bảo bạn nhận được sản phẩm hoạt động hiệu quả trong thời gian dài.
- Dễ Dàng Sử Dụng: Chức năng nhấn nhả và tiếp điểm NO thông dụng giúp việc đấu nối và vận hành trở nên đơn giản, phù hợp cho cả người mới bắt đầu.
- Tín Hiệu Trực Quan: Đèn LED xanh lá giúp bạn nhanh chóng nhận biết trạng thái hoạt động của máy móc, nâng cao hiệu quả giám sát và an toàn.
- Giá Trị Đầu Tư Cao: Với độ bền vượt trội và tính năng đa dạng, đây là lựa chọn kinh tế, giảm thiểu chi phí bảo trì và thay thế trong tương lai.
Hướng Dẫn Sử Dụng Cơ Bản
- Lắp Đặt: Khoét lỗ D22.3mm trên bảng điều khiển. Luồn thân nút từ phía sau bảng và vặn chặt vòng giữ. Gắn các khối tiếp điểm và đèn (nếu cần) vào thân nút.
- Đấu Nối: Kết nối dây nguồn cho đèn vào các cực cấp nguồn của khối tiếp điểm (24VAC/24VDC). Đấu dây tín hiệu điều khiển vào 2 tiếp điểm NO của khối tiếp điểm.
- Vận Hành: Nhấn nút để kích hoạt (tiếp điểm NO đóng lại, đèn sáng nếu có nguồn). Nhấn nút lần nữa để nhả (tiếp điểm NO mở ra, đèn tắt).
Sản Phẩm Sử Dụng Chung
Nút nhấn có đèn IDEC HW1L-M120Q4G thường được sử dụng kết hợp với:
- Các loại rơ-le thời gian, rơ-le trung gian để tạo mạch điều khiển phức tạp.
- Các loại khởi động từ, aptomat để điều khiển động cơ, tải công suất lớn.
- Các thiết bị chỉ thị như đèn báo, còi báo động.
- Các bộ điều khiển lập trình PLC.
- Hệ thống cảm biến công nghiệp.
Ứng Dụng Thực Tế
Nút nhấn IDEC HW1L-M120Q4G được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Tự động hóa nhà máy: Bảng điều khiển máy CNC, máy đóng gói, dây chuyền sản xuất.
- Hệ thống điều khiển công nghiệp: Khởi động/dừng máy bơm, quạt, băng tải.
- Thiết bị công nghiệp: Máy công cụ, máy nén khí, tủ điện điều khiển.
- Hệ thống chiếu sáng: Điều khiển bật/tắt đèn trong các khu vực yêu cầu tín hiệu rõ ràng.
Câu Hỏi Thường Gặp (FAQ)
1. Nút nhấn này có loại nào khác ngoài màu xanh lá không?
Sản phẩm này là mã HW1L-M120Q4G có đèn màu xanh lá. IDEC có các mã khác với màu sắc khác nhau cho dòng HW1L, bạn có thể tham khảo thêm trên website hoặc liên hệ chúng tôi.
2. Tôi có thể sử dụng nguồn điện bao nhiêu cho đèn báo của nút này?
Nút nhấn HW1L-M120Q4G hỗ trợ cả nguồn AC và DC với điện áp 24V (24VAC, 24VDC).
3. Tiếp điểm 2NO có nghĩa là gì?
2NO nghĩa là nút nhấn có 2 cặp tiếp điểm Thường Mở (Normally Open). Khi bạn nhấn nút, 2 tiếp điểm này sẽ đóng lại.
4. Nút nhấn này có chống nước không?
Nút nhấn này có cấp bảo vệ IP65 khi lắp đặt đầy đủ, có khả năng chống bụi và chống tia nước áp lực thấp. Tuy nhiên, không nên ngâm chìm trong nước.
5. Kích thước lỗ khoét trên bảng điều khiển là bao nhiêu?
Kích thước lỗ khoét tiêu chuẩn cho nút nhấn này là D22.3mm.
6. Tôi có thể thay thế khối tiếp điểm hoặc đèn báo khi bị hỏng không?
Có, khối tiếp điểm (HW-U10) và đèn báo (LSRD-2, LSRD-2PN10) có thể mua rời và thay thế dễ dàng.
7. Sản phẩm này có phù hợp cho môi trường khắc nghiệt không?
Với dải nhiệt độ hoạt động rộng và cấp bảo vệ IP65, sản phẩm phù hợp cho nhiều môi trường công nghiệp. Tuy nhiên, cần xem xét các yếu tố đặc biệt khác như hóa chất ăn mòn nếu có.
8. Thời gian giao hàng của sản phẩm này là bao lâu?
Thời gian giao hàng phụ thuộc vào tình trạng kho và địa chỉ nhận hàng. Vui lòng liên hệ hotline 0968.053.025 để được tư vấn chính xác nhất.
9. AUT VN có cung cấp hóa đơn VAT không?
Có, AUT VN cam kết xuất đầy đủ hóa đơn VAT cho mọi đơn hàng.
10. Chế độ bảo hành cho sản phẩm này như thế nào?
Sản phẩm được bảo hành theo chính sách của hãng IDEC. Chúng tôi sẽ hỗ trợ bạn trong quá trình bảo hành.
