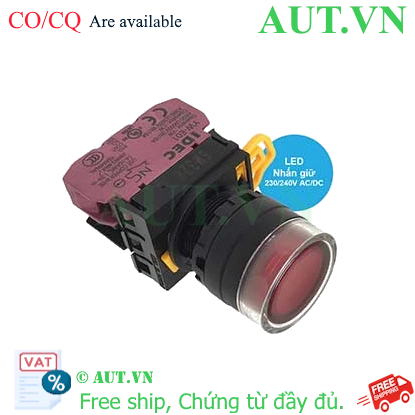

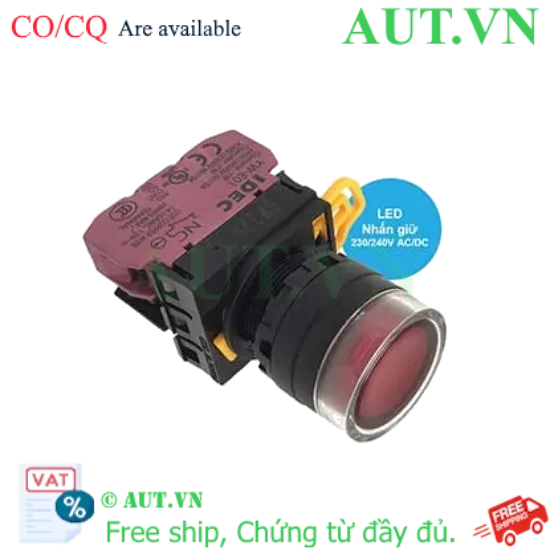

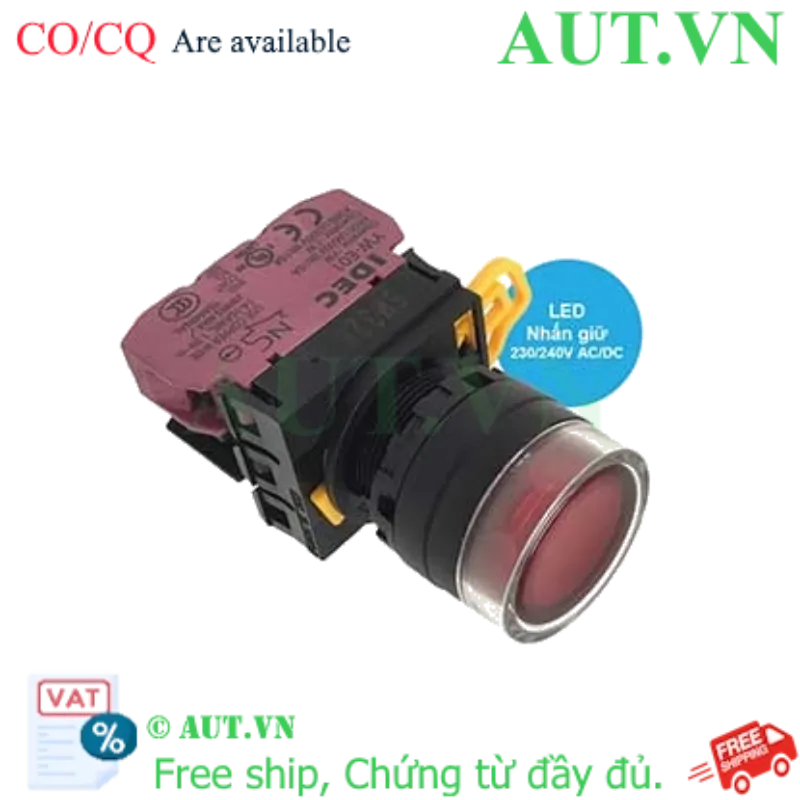

Nút Nhấn Giữ IDEC YW1L-AF2E01QM3R Đỏ, Đèn LED 230-240VAC, 1NC, Phi 22

Thương hiệu: IDEC (Nhật Bản)
Model: YW1L-AF2E01QM3R
Loại nút: Nút nhấn giữ (Maintained) - Duy trì trạng thái
Cấu hình tiếp điểm: 1NC (Thường đóng)
Đèn LED: Tích hợp, điện áp 230VAC - 240VAC
Kích thước lắp đặt: Phi 22mm (D22)
Cấp bảo vệ: IP65 (Chống bụi và tia nước mạnh)
Màu sắc: Đỏ (Red)

nhà chế tạo: IDEC

SKU: YW1L-AF2E01QM3R

Tải xuống mẫu

Giá cũ: 251.700 ₫

Giá bán: 201.360 ₫

Số lượng:

Giới thiệu Nút Nhấn Giữ IDEC YW1L-AF2E01QM3R - Giải pháp điều khiển bền bỉ

Nút nhấn giữ IDEC YW1L-AF2E01QM3R là dòng thiết bị điều khiển công nghiệp cao cấp được thiết kế để đáp ứng các tiêu chuẩn khắt khe nhất trong môi trường sản xuất tự động hóa. Khác với các loại nút nhấn nhả thông thường, dòng YW1L của IDEC cho phép duy trì trạng thái (latching) sau khi nhấn, cực kỳ quan trọng trong các hệ thống cần chốt trạng thái vận hành hoặc dừng máy. Với thiết kế tích hợp đèn LED 230-240VAC, sản phẩm không chỉ là thiết bị điều khiển mà còn là đèn báo tín hiệu trực quan, giúp người vận hành kiểm soát hệ thống tức thì.

Điểm nổi bật vượt trội

Độ bền cơ học cực cao: Được chế tạo từ vật liệu nhựa Plastic cao cấp, sản phẩm chịu được hơn 250,000 lần nhấn, đảm bảo vận hành ổn định trong nhiều năm.
An toàn tối đa: Thiết kế đầu nhấn dạng Round full-guard giúp ngăn ngừa việc nhấn nhầm do tác động vô ý, tăng tính an toàn cho quy trình vận hành.
Khả năng chống chịu môi trường: Đạt chuẩn IP65, giúp nút nhấn hoạt động hoàn hảo ngay cả trong môi trường nhiều bụi bẩn hoặc có tia nước phun trực tiếp.
Tín hiệu trực quan: Hệ thống đèn LED màu đỏ rực rỡ giúp nhận diện trạng thái mạch ngay cả trong điều kiện ánh sáng yếu.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	YW1L-AF2E01QM3R
Kiểu vận hành	Nút nhấn giữ (Maintained/Latching)
Điện áp đèn LED	230VAC - 240VAC
Cấu hình tiếp điểm	1NC (Thường đóng)
Kích thước lỗ khoét	Ø22.3 mm (Chuẩn D22)
Màu sắc đầu nhấn	Đỏ (Red)
Khả năng chịu tải	6A @ 240VAC / 8A @ 24VDC
Tiêu chuẩn bảo vệ	IP20 (Mặt trước), IP65 (Tổng thể)
Chứng chỉ	UL, CE, CCC

Nguồn tham khảo: IDEC Official Website

Lợi ích khi đầu tư IDEC YW1L-AF2E01QM3R

Giảm thiểu rủi ro: Trạng thái duy trì giúp hệ thống không bị tự động khởi động lại ngoài ý muốn, đảm bảo an toàn lao động.
Tiết kiệm chi phí: Độ bền vượt trội giúp doanh nghiệp giảm tần suất thay thế linh kiện và chi phí dừng máy (downtime).
Dễ dàng quản lý: Tín hiệu đèn LED rõ ràng giúp giảm sai sót do con người trong quá trình giám sát.

Hướng dẫn lắp đặt (How-to)

Bước 1: Sử dụng mũi khoan lỗ phi 22.3mm để tạo lỗ trên mặt tủ điện (Panel).
Bước 2: Đưa thân nút nhấn qua lỗ, sau đó vặn chặt vòng bezel (vòng đệm) để cố định chắc chắn.
Bước 3: Lắp khối tiếp điểm 1NC vào các chân cắm phía sau nút nhấn.
Bước 4: Đấu nối dây nguồn (230-240VAC) vào chân đèn LED và đấu dây điều khiển vào tiếp điểm 1NC.
Bước 5: Kiểm tra bằng cách nhấn nút: Xác nhận nút giữ nguyên vị trí và đèn LED sáng đúng trạng thái.

Sản phẩm sử dụng chung (isRelatedTo)

Để tối ưu hệ thống, quý khách nên tham khảo thêm các phụ kiện từ IDEC:

Khối tiếp điểm bổ sung: YW-E01
Khối đèn LED thay thế: LSED series
Thiết bị bảo vệ: CB, Contactor IDEC

Ứng dụng thực tế (Application)

Điều khiển hệ thống máy CNC, máy dập thủy lực.
Sử dụng trong các tủ điện điều khiển động cơ công nghiệp.
Hệ thống quản lý tòa nhà và chiếu sáng thông minh.
Các dây chuyền đóng gói, sản xuất tự động hóa cao.

FAQ - Câu hỏi thường gặp

Q1: Nút nhấn giữ này hoạt động như thế nào?
A: Khi bạn nhấn nút, nó sẽ giữ nguyên trạng thái (latching). Bạn phải nhấn thêm một lần nữa để nút nhả ra và trở về trạng thái ban đầu.

Q2: Điện áp 230-240VAC dùng cho bộ phận nào?
A: Đây là điện áp cấp cho đèn LED báo hiệu. Lưu ý không dùng điện áp này cấp trực tiếp vào tiếp điểm nếu vượt quá định mức chịu tải.

Q3: Tiếp điểm 1NC có tác dụng gì?
A: 1NC (Normally Closed) nghĩa là ở trạng thái nghỉ, mạch đang đóng. Khi nhấn nút, mạch sẽ mở ra để ngắt tín hiệu.

Q4: Sản phẩm có chịu được môi trường ẩm ướt không?
A: Có, với chuẩn IP65, sản phẩm có khả năng chống bụi hoàn toàn và chống tia nước, phù hợp môi trường công nghiệp.

Q5: Tôi có thể lắp nút này lên mặt tủ nhựa không?
A: Hoàn toàn được, chỉ cần đảm bảo lỗ khoét chuẩn 22.3mm và vặn chặt vòng cố định.

Q6: Màu đỏ của đèn LED có ý nghĩa gì?
A: Màu đỏ thường dùng để cảnh báo trạng thái hoặc biểu thị trạng thái dừng/ngắt theo quy chuẩn an toàn điện.

Q7: IDEC có phải thương hiệu Nhật Bản không?
A: Đúng vậy, IDEC là thương hiệu hàng đầu thế giới về thiết bị điều khiển từ Nhật Bản.

Q8: Mua hàng tại AUT VN có được CO/CQ không?
A: Có, AUT VN cam kết cung cấp đầy đủ giấy tờ chứng nhận xuất xứ và chất lượng (CO/CQ) cho sản phẩm chính hãng.
