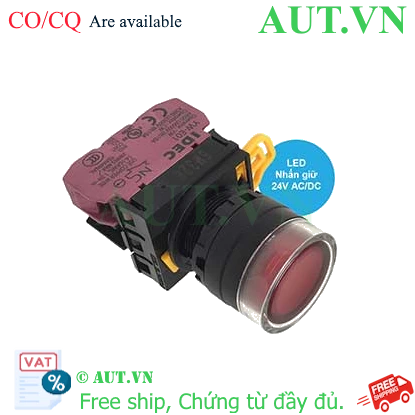

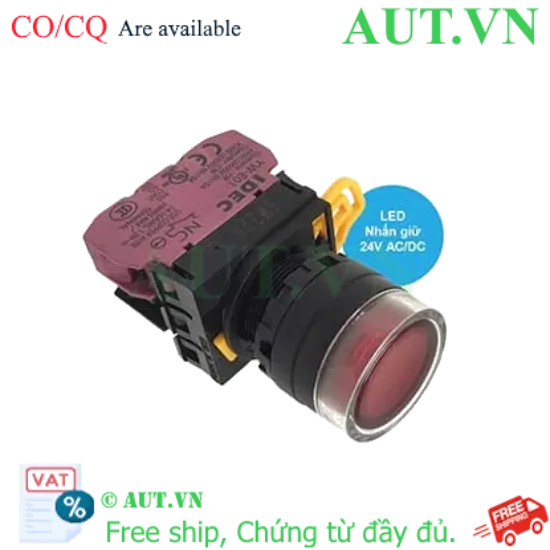

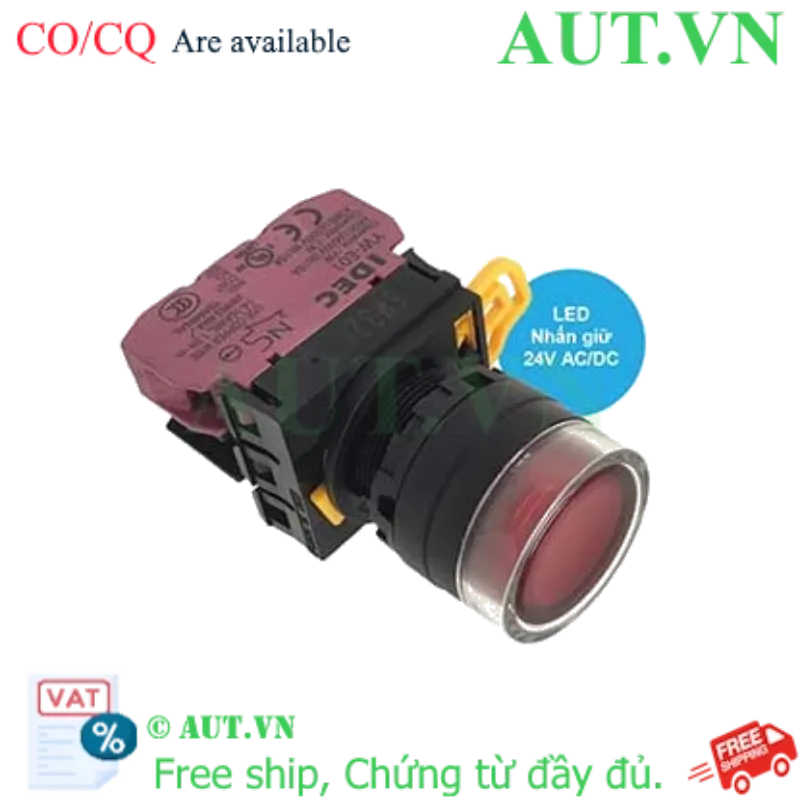

Giới thiệu Nút nhấn giữ có đèn IDEC YW1L-AF2E01Q4R
Nút nhấn giữ có đèn IDEC YW1L-AF2E01Q4R là thiết bị điều khiển công nghiệp cao cấp, được thiết kế để kết hợp hoàn hảo giữa chức năng đóng/ngắt duy trì (latching) và khả năng hiển thị trạng thái trực quan qua đèn LED. Sản phẩm thuộc dòng YW Series danh tiếng của IDEC, chuyên dùng cho các hệ thống điều khiển đòi hỏi sự chính xác và độ tin cậy cực cao.
Với màu đỏ đặc trưng và cơ chế nhấn giữ, sản phẩm giúp người vận hành dễ dàng nhận biết trạng thái thiết bị đang hoạt động hoặc đang dừng, đồng thời ngăn chặn việc vô tình thay đổi trạng thái mạch điện, đảm bảo an toàn tối đa cho quy trình sản xuất.
Điểm nổi bật của sản phẩm
- Vận hành ổn định: Cơ chế nhấn giữ (Latching) giúp duy trì trạng thái mạch mà không cần tác động liên tục, cực kỳ tiện lợi trong các hệ thống điều khiển tự động.
- Tín hiệu trực quan: Đèn LED màu đỏ cường độ sáng cao, giúp quan sát trạng thái từ xa ngay cả trong môi trường nhà máy thiếu sáng.
- Độ bền công nghiệp: Khả năng chịu va đập tốt, tuổi thọ cơ khí đạt 250,000 lần nhấn, giúp giảm thiểu thời gian dừng máy do lỗi linh kiện.
- Chống chịu môi trường: Đạt chuẩn IP65, bảo vệ linh kiện bên trong khỏi bụi bẩn và tác động của nước, phù hợp với các môi trường sản xuất khắc nghiệt.
- Thiết kế chuẩn hóa: Kích thước D22 phổ biến, dễ dàng lắp đặt và thay thế trên mọi loại tủ điện điều khiển hiện nay.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | YW1L-AF2E01Q4R |
| Thương hiệu | IDEC (Nhật Bản) |
| Chức năng nút | Nhấn giữ (Latching) |
| Màu sắc nút & đèn | Đỏ (Red) |
| Điện áp định mức đèn | 24VAC/DC |
| Cấu hình tiếp điểm | 1NC (Thường đóng) |
| Đường kính lỗ khoan | 22.3 mm (D22) |
| Cấp bảo vệ | IP65 |
| Tuổi thọ cơ học | 250,000 chu kỳ |
| Nhiệt độ vận hành | -20 đến 55°C |
| Khả năng chịu tải | 6A @ 240VAC, 8A @ 24VDC |
Lợi ích khi sử dụng sản phẩm tại AUT VN
- Tăng cường an toàn vận hành: Cơ chế nhấn giữ giúp kiểm soát trạng thái máy móc một cách chắc chắn, tránh các tác động ngẫu nhiên gây mất an toàn.
- Tối ưu hóa chi phí: Với độ bền vượt trội từ IDEC, doanh nghiệp sẽ tiết kiệm đáng kể chi phí bảo trì và thay thế linh kiện định kỳ.
- Dễ dàng giám sát: Tín hiệu đèn LED giúp quy trình vận hành trở nên chuyên nghiệp và giảm thiểu sai sót do con người.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Chuẩn bị bề mặt: Khoan lỗ trên mặt tủ điện hoặc panel với đường kính chuẩn 22.3mm.
- Bước 2: Lắp đặt thân nút: Đưa thân nút nhấn qua lỗ khoan, sau đó sử dụng vòng đệm siết chặt từ phía mặt sau để đảm bảo độ chắc chắn và tính chống nước.
- Bước 3: Đấu nối tiếp điểm: Kết nối dây dẫn vào các cực của khối tiếp điểm 1NC theo đúng sơ đồ mạch điện điều khiển của bạn.
- Bước 4: Cấp nguồn đèn: Đấu nối nguồn 24V (AC hoặc DC) vào chân đèn LED để kích hoạt tính năng hiển thị trạng thái.
- Bước 5: Kiểm tra vận hành: Nhấn thử nút để kiểm tra cơ chế nhấn giữ và đảm bảo đèn LED hoạt động chính xác.
Sản phẩm sử dụng kết hợp (isRelatedTo)
Để tối ưu hóa hệ thống, bạn có thể tham khảo các phụ kiện đi kèm:
- Khối tiếp điểm bổ sung IDEC: YW-E01.
- Khối đèn LED thay thế: Series LSED (tùy chọn màu sắc và điện áp khác).
- Các dòng nút nhấn nhấn nhả (Momentary) cùng series để đa dạng hóa bảng điều khiển.
Ứng dụng thực tế (Application)
- Tủ điện điều khiển máy CNC: Dùng để khởi động hoặc duy trì trạng thái chạy máy.
- Hệ thống băng tải tự động: Điều khiển đóng/ngắt dòng chảy sản phẩm trên dây chuyền.
- Hệ thống báo lỗi công nghiệp: Kết hợp đèn đỏ để cảnh báo tình trạng dừng máy khẩn cấp hoặc lỗi hệ thống.
- Tủ phân phối điện: Sử dụng làm nút điều khiển các nhánh tải chính.
Câu hỏi thường gặp (FAQ)
1. Nút nhấn YW1L-AF2E01Q4R có phải loại nhấn giữ không?
Đúng vậy, đây là loại nút nhấn giữ (Latching). Khi bạn nhấn nút, nó sẽ giữ nguyên trạng thái cho đến khi bạn nhấn lần thứ hai để nhả ra.
2. Tôi có thể dùng nguồn 24V DC cho đèn được không?
Hoàn toàn được. Sản phẩm hỗ trợ dải điện áp linh hoạt 24VAC hoặc 24VDC.
3. Tiếp điểm 1NC có nghĩa là gì?
1NC là 1 tiếp điểm thường đóng. Ở trạng thái bình thường, mạch điện sẽ đóng, khi nhấn nút, mạch sẽ mở ra.
4. Sản phẩm có chịu được môi trường ẩm ướt không?
Có, với tiêu chuẩn IP65, sản phẩm có khả năng chống bụi hoàn toàn và chống được các tia nước áp lực thấp, rất phù hợp môi trường công nghiệp.
5. Kích thước lỗ khoan bao nhiêu là chuẩn nhất?
Bạn nên sử dụng mũi khoan 22.3mm để đảm bảo nút được lắp khít và đạt độ kín khít IP65.
6. Làm sao để phân biệt nút nhấn giữ và nút nhấn nhả?
Nút nhấn giữ sẽ lún xuống và ở lại vị trí đó sau khi thả tay, còn nút nhấn nhả sẽ tự bật lên ngay lập tức.
7. Tuổi thọ của sản phẩm là bao lâu?
Sản phẩm có tuổi thọ cơ học cực cao, lên đến 250,000 lần nhấn, đảm bảo vận hành bền bỉ trong thời gian dài.
8. Tôi có mua được hàng chính hãng IDEC tại AUT VN không?
Chắc chắn rồi. AUT VN cam kết cung cấp hàng IDEC chính hãng 100%, đầy đủ chứng chỉ CO/CQ.
9. Nếu tôi muốn đổi sang tiếp điểm 1NO thì có được không?
Bạn có thể mua thêm khối tiếp điểm rời của IDEC để thay thế hoặc lắp thêm vào thân nút nhấn.
10. AUT VN có hỗ trợ kỹ thuật lắp đặt không?
Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ tư vấn và hướng dẫn lắp đặt miễn phí cho khách hàng.
Nguồn tham khảo: idec.com
