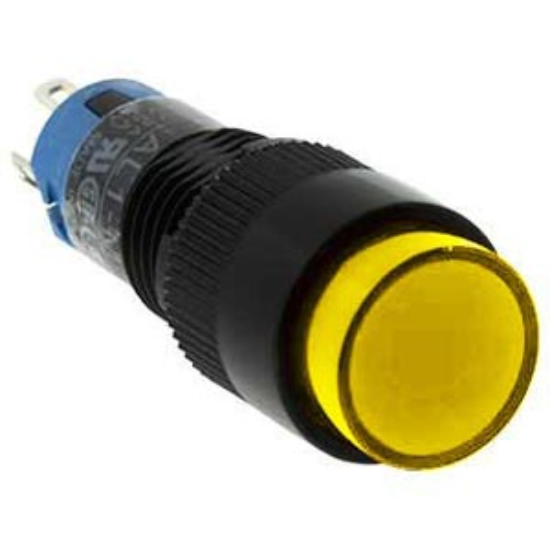

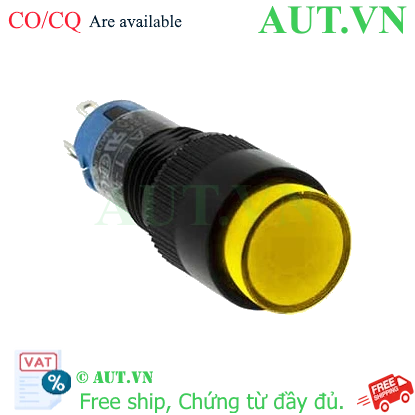

Nút Nhấn Có Đèn IDEC AL1M-M11Y - 2.7VDC, D10, 1NO+1NC (Vàng)

Thương hiệu: IDEC (Nhật Bản)
Model: AL1M-M11Y
Điện áp đèn: 2.7VDC
Kích thước lỗ lắp đặt: D10 (10mm)
Cấu hình tiếp điểm: 1NO + 1NC
Kiểu tác động: Nhấn nhả (Momentary)
Màu sắc: Vàng (Yellow)
Chất liệu: Nhựa cao cấp (Plastic)
Cấp bảo vệ: IP40

nhà chế tạo: IDEC

SKU: AL1M-M11Y

Tải xuống mẫu

Giá cũ: 115.200 ₫

Giá bán: 103.680 ₫

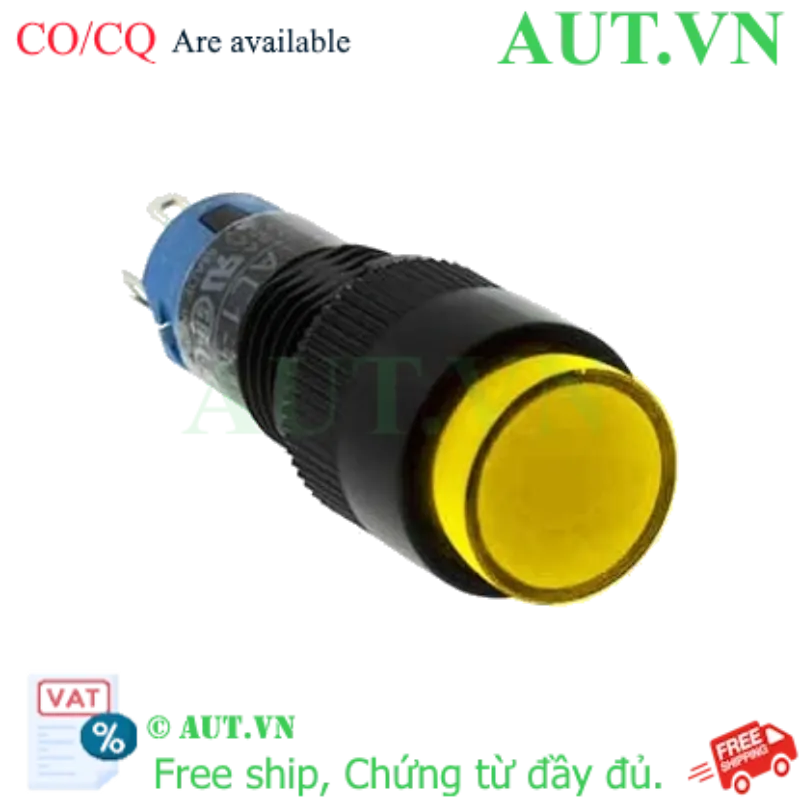

Giới thiệu sản phẩm Nút nhấn có đèn IDEC AL1M-M11Y

Nút nhấn có đèn IDEC AL1M-M11Y là dòng sản phẩm cao cấp thuộc series A1 của IDEC, được thiết kế chuyên dụng cho các hệ thống điều khiển công nghiệp cần sự chính xác và độ bền cao. Với kích thước nhỏ gọn (lỗ khoét 10mm) và màu vàng nổi bật, sản phẩm không chỉ đóng vai trò là công tắc điều khiển mà còn là tín hiệu chỉ báo trực quan giúp người vận hành dễ dàng nhận biết trạng thái thiết bị.

Điểm nổi bật của IDEC AL1M-M11Y

Thiết kế siêu nhỏ gọn: Kích thước D10 giúp tối ưu hóa không gian trên các bảng điều khiển (Panel) mật độ cao.
Tích hợp đèn LED: Cung cấp phản hồi thị giác tức thì với điện áp thấp 2.7VDC, tiết kiệm năng lượng.
Độ tin cậy cực cao: Tiếp điểm hợp kim bạc đảm bảo khả năng dẫn điện ổn định và tuổi thọ vận hành lâu dài.
Tính linh hoạt: Hỗ trợ cả lắp đặt trên Panel (flush mounting) và lắp trực tiếp trên bảng mạch PCB.
Tiêu chuẩn quốc tế: Đáp ứng đầy đủ các chứng chỉ khắt khe như CSA, UL, CCC.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	AL1M-M11Y
Thương hiệu	IDEC
Loại sản phẩm	Nút nhấn có đèn (Illuminated Pushbutton)
Kiểu tác động	Nhấn nhả (Momentary)
Điện áp đèn (LED)	2.7VDC
Kích thước lỗ lắp đặt	10mm (D10)
Cấu hình tiếp điểm	1NO + 1NC
Màu sắc thân & đèn	Vàng (Yellow)
Chất liệu tiếp điểm	Hợp kim bạc (Silver Alloy)
Công suất tiếp điểm	1A @ 110VAC, 0.5A @ 220VAC, 1.0A @ 24VDC
Tuổi thọ cơ khí	200,000 lần nhấn
Tuổi thọ điện	100,000 lần đóng cắt
Cấp bảo vệ	IP40
Nhiệt độ hoạt động	-25 đến 55°C
Kiểu đấu nối	Chân hàn (Solder Terminal)
Tiêu chuẩn	CSA, UL, CCC

Nguồn tham khảo: IDEC Official Website

Lợi ích khi sử dụng IDEC AL1M-M11Y

Tăng tính an toàn: Màu vàng và đèn LED giúp nhận diện trạng thái vận hành ngay cả trong điều kiện ánh sáng yếu.
Tiết kiệm chi phí bảo trì: Độ bền cơ khí và điện cực cao giúp giảm thiểu thời gian dừng máy do hỏng hóc linh kiện.
Dễ dàng lắp đặt: Thiết kế Unibody giúp việc lắp đặt nhanh chóng, chuẩn xác.
Tương thích rộng: Phù hợp với nhiều loại mạch điện tử và hệ thống điều khiển tự động hóa hiện đại.

Hướng dẫn lắp đặt (How-to)

Chuẩn bị: Đảm bảo lỗ khoét trên bảng điều khiển có đường kính chính xác 10mm.
Lắp đặt thân nút: Đưa thân nút nhấn AL1M-M11Y xuyên qua lỗ đã khoét.
Cố định: Sử dụng vòng khóa (Locking ring) để siết chặt nút nhấn vào panel (có thể dùng dụng cụ MT-003 để hỗ trợ).
Đấu nối: Kết nối các chân hàn với nguồn điện 2.7VDC cho đèn LED và đấu nối mạch điều khiển vào các tiếp điểm 1NO/1NC theo sơ đồ kỹ thuật.
Kiểm tra: Thử nghiệm nhấn nút để kiểm tra phản hồi của tiếp điểm và độ sáng của đèn.

Sản phẩm liên quan (isRelatedTo)

Đèn LED thay thế: LAD-SJWN
Dụng cụ tháo mắt đèn: MT-101
Vòng đệm giữ đèn: OR-66
Mặt nạ đánh dấu (Marking plate): AL1M-W
Dụng cụ siết vòng khóa: MT-003

Ứng dụng thực tế (Application)

Lắp đặt trên tủ điện điều khiển máy móc công nghiệp.
Sử dụng trong các thiết bị đo lường, kiểm tra điện tử.
Ứng dụng trong các bảng điều khiển hệ thống tự động hóa (Automation Control Panels).
Tích hợp vào các mạch PCB trong các thiết bị cầm tay chuyên dụng.

Câu hỏi thường gặp (FAQ)

1. Nút nhấn IDEC AL1M-M11Y có dùng được nguồn 24VDC cho đèn không?

Không, đèn LED của model này hoạt động ở điện áp thấp 2.7VDC. Việc cấp nguồn cao hơn sẽ làm cháy đèn ngay lập tức.

2. Kích thước lỗ khoét trên tủ điện là bao nhiêu?

Sản phẩm này sử dụng cho lỗ khoét kích thước 10mm (D10).

3. Sản phẩm có bao nhiêu tiếp điểm và loại gì?

Sản phẩm có cấu hình 1NO + 1NC (1 tiếp điểm thường mở và 1 tiếp điểm thường đóng).

4. Đây là loại nhấn giữ hay nhấn nhả?

Đây là loại nhấn nhả (Momentary), tức là nút sẽ trở về trạng thái ban đầu ngay khi bạn buông tay.

5. Tôi có thể lắp sản phẩm này lên bảng mạch điện tử (PCB) không?

Có, thiết kế chân hàn cho phép lắp đặt trực tiếp lên PCB hoặc Panel.

6. Chất liệu của nút nhấn là gì?

Vỏ và vòng bezel được làm từ nhựa (Plastic) cao cấp, đảm bảo tính cách điện và độ bền.

7. Cấp bảo vệ IP40 có ý nghĩa gì?

IP40 có nghĩa là sản phẩm có khả năng chống lại các vật thể rắn có kích thước >1mm, nhưng không chống được nước. Cần lắp đặt trong môi trường khô ráo.
