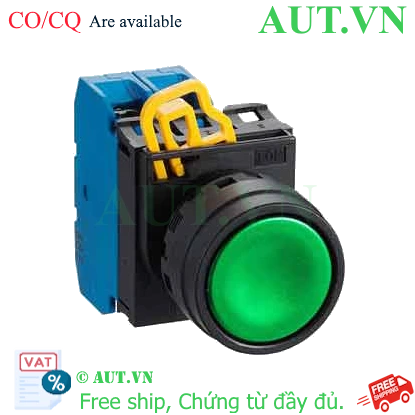

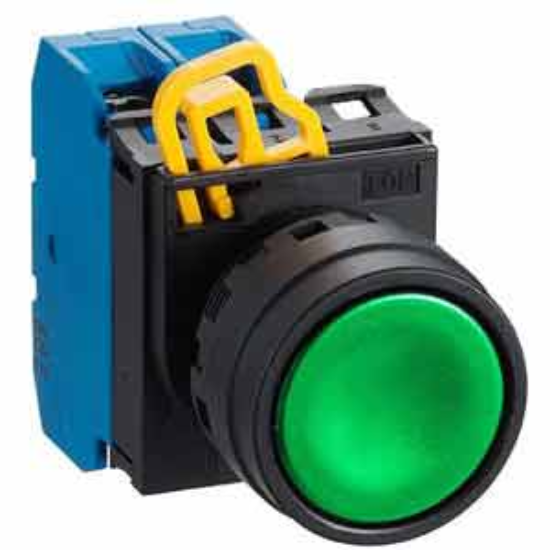

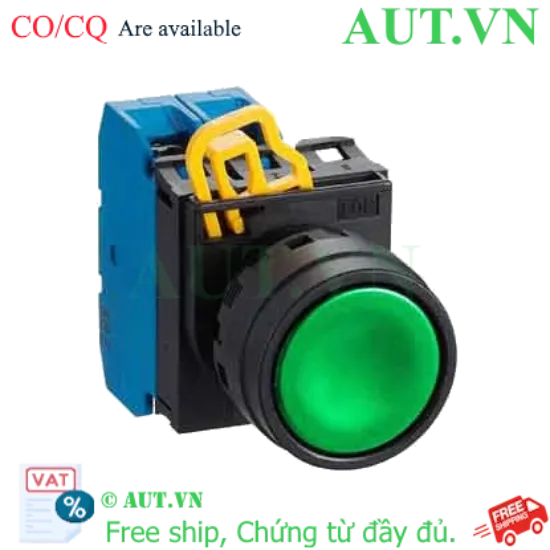

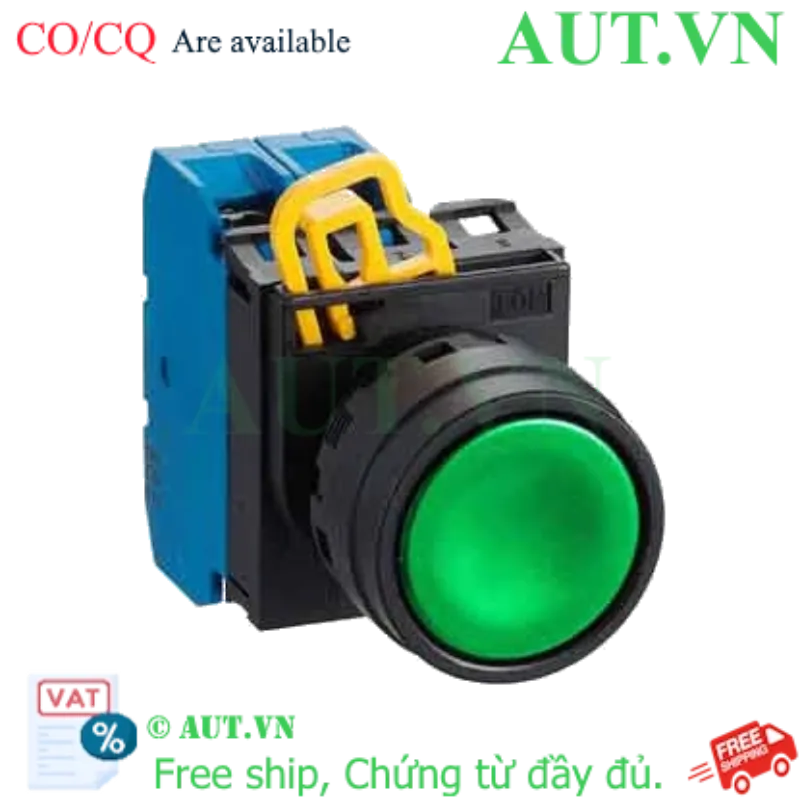

Giới thiệu về Nút Nhấn Nhả IDEC YW1B-M1E20G
Nút nhấn nhả IDEC YW1B-M1E20G là thiết bị điều khiển công nghiệp cao cấp đến từ thương hiệu IDEC Nhật Bản. Được thiết kế chuyên dụng cho các hệ thống tủ điện điều khiển và dây chuyền tự động hóa, sản phẩm nổi bật với độ bền cơ học cực cao và khả năng vận hành chính xác trong mọi điều kiện môi trường. Với mã sản phẩm YW1B-M1E20G, đây là giải pháp tối ưu cho những kỹ sư tìm kiếm sự tin cậy tuyệt đối cho lệnh khởi động hoặc kích hoạt tín hiệu.
Điểm nổi bật của Nút nhấn IDEC YW1B-M1E20G
- Độ bền công nghiệp: Tuổi thọ cơ khí đạt tới 1.000.000 lần nhấn, giúp doanh nghiệp giảm thiểu tối đa chi phí bảo trì và thời gian dừng máy.
- Thiết kế an toàn tuyệt đối: Đầu nhấn dạng Round full-guard (Flush) phẳng, hạn chế tối đa tình trạng vô tình chạm nút gây khởi động máy ngoài ý muốn.
- Khả năng thích nghi môi trường: Đạt chuẩn IP65, ngăn chặn hoàn toàn bụi bẩn và kháng nước áp lực thấp, lý tưởng cho nhà máy thực phẩm, hóa chất hoặc môi trường bụi bặm.
- Cấu hình 2NO linh hoạt: Sở hữu 2 cặp tiếp điểm Thường Mở, cho phép điều khiển đồng thời hai mạch độc lập hoặc tăng cường tín hiệu an toàn cho PLC.
- Chất liệu cao cấp: Vỏ nhựa Plastic chịu lực, cách điện an toàn và chống ăn mòn hóa học hiệu quả.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết giá trị |
| Model | YW1B-M1E20G |
| Thương hiệu | IDEC (Nhật Bản) |
| Loại vận hành | Nhấn nhả (Momentary) |
| Đèn báo | Không đèn |
| Đường kính lắp đặt | Ø22.3mm |
| Màu sắc | Xanh lá (Green) |
| Tiếp điểm | 2NO (Normally Open) |
| Định mức tiếp điểm | 6A @ 240VAC / 8A @ 24VDC |
| Tuổi thọ cơ/điện | 1,000,000 lần / 50,000 lần |
| Cấp bảo vệ | IP65 (Chống bụi, kháng nước) |
| Nhiệt độ hoạt động | -20°C đến +55°C |
| Tiêu chuẩn | CE, UL, CCC |
Lợi ích khi lựa chọn IDEC YW1B-M1E20G cho hệ thống
- Nhận diện nhanh chóng: Màu xanh lá chuẩn công nghiệp giúp người vận hành xác định ngay lập tức nút START, giảm sai sót trong thao tác.
- Vận hành ổn định: Cam kết từ IDEC Nhật Bản về việc không kẹt nút, tiếp điểm đóng ngắt dứt khoát, không gây nhiễu tín hiệu.
- Lắp đặt linh hoạt: Thiết kế khối tiếp điểm rời (Removable contact block) giúp việc thay thế hoặc nâng cấp tiếp điểm cực kỳ nhanh chóng mà không cần tháo toàn bộ nút nhấn.
- Tiết kiệm chi phí dài hạn: Nhờ độ bền cơ học cực cao, bạn sẽ không phải thay thế thiết bị thường xuyên.
Hướng dẫn lắp đặt Nút nhấn IDEC YW1B-M1E20G
- Bước 1: Tiến hành khoan lỗ trên mặt tủ điện/panel với đường kính chuẩn 22.3mm.
- Bước 2: Đưa thân nút nhấn xuyên qua lỗ khoan, đảm bảo mặt bezel áp sát và phẳng với bề mặt panel.
- Bước 3: Siết chặt vòng khóa (Locking ring) từ phía sau để cố định nút nhấn chắc chắn.
- Bước 4: Lắp khối tiếp điểm 2NO vào khớp nối phía sau thân nút nhấn cho đến khi nghe tiếng click.
- Bước 5: Đấu nối dây dẫn vào các cực vít theo sơ đồ mạch điện của hệ thống (đảm bảo đúng cực NO).
- Bước 6: Kiểm tra vận hành bằng cách nhấn thử và đo thông mạch để xác nhận thiết bị hoạt động chính xác.
Sản phẩm sử dụng chung và phụ kiện tương thích
Để hoàn thiện hệ thống điều khiển, IDEC YW1B-M1E20G nên được kết hợp cùng:
- Khối tiếp điểm thay thế: Các mã YW-E01 (1NO), YW-E10 (1NC), YW-EW02, YW-EW11 để tùy chỉnh chức năng.
- Phụ kiện bảo vệ: HW9Z-KL1 (Nắp đậy khóa), MW9Z-T1 (Cờ lê siết vòng khóa).
- Thiết bị điều khiển: Kết nối trực tiếp với PLC Siemens, Mitsubishi, Omron hoặc qua Relay trung gian và Contactor.
Ứng dụng thực tế của sản phẩm
Nút nhấn IDEC YW1B-M1E20G được tin dùng trong nhiều lĩnh vực:
- Công nghiệp nặng: Làm nút khởi động (Start) cho băng tải, máy nghiền, máy nén khí.
- Tự động hóa: Kích hoạt tín hiệu Input cho PLC trong các dây chuyền đóng gói, lắp ráp linh kiện điện tử.
- Máy công cụ: Lắp đặt trên bảng điều khiển máy CNC, máy phay, máy tiện.
- Hệ thống hạ tầng: Điều khiển bật/tắt máy bơm nước, hệ thống chiếu sáng nhà xưởng.
FAQ - Những câu hỏi thường gặp về IDEC YW1B-M1E20G
1. Tiếp điểm 2NO của sản phẩm có ý nghĩa gì?
Trả lời: 2NO (Normally Open) nghĩa là có 2 cặp tiếp điểm Thường Mở. Ở trạng thái bình thường mạch hở, khi bạn nhấn nút, cả 2 cặp tiếp điểm này sẽ đóng lại đồng thời để cho dòng điện đi qua.
2. Sản phẩm YW1B-M1E20G có tích hợp đèn LED không?
Trả lời: Không, model này là phiên bản không đèn, tập trung vào độ bền và tính đơn giản trong điều khiển.
3. Cơ chế "Nhấn nhả" hoạt động như thế nào?
Trả lời: Đây là kiểu tác động Momentary. Nút sẽ chỉ đóng mạch khi bạn đang giữ ngón tay nhấn xuống; ngay khi buông tay, nút sẽ tự động nảy về vị trí ban đầu và ngắt mạch.
4. Lỗ lắp D22 có phù hợp với mọi loại tủ điện không?
Trả lời: D22 (22.3mm) là kích thước tiêu chuẩn toàn cầu cho nút nhấn công nghiệp, vì vậy nó tương thích với hầu hết các mặt panel và tủ điện hiện nay.
5. Chuẩn IP65 giúp ích gì cho nút nhấn?
Trả lời: IP65 giúp sản phẩm chống bụi hoàn toàn và chịu được các tia nước bắn từ mọi hướng, đảm bảo không bị chập điện hay oxy hóa trong môi trường ẩm ướt.
6. Tôi có thể thay thế khối tiếp điểm 2NO bằng loại 1NO1NC không?
Trả lời: Có. Nhờ thiết kế khối tiếp điểm rời, bạn có thể tháo khối 2NO và lắp khối tiếp điểm khác (như YW-EW11) mà không cần thay toàn bộ nút nhấn.
7. Tuổi thọ 1 triệu lần nhấn là thật hay quảng cáo?
Trả lời: Đây là thông số tuổi thọ cơ học (Mechanical life) được IDEC kiểm chứng trong điều kiện không tải. Trong điều kiện có tải điện, tuổi thọ sẽ thấp hơn (khoảng 50.000 lần) tùy vào cường độ dòng điện.
8. AUT VN có cung cấp đầy đủ giấy tờ CO/CQ cho sản phẩm này không?
Trả lời: Có, AUT VN cam kết cung cấp đầy đủ hóa đơn VAT và chứng chỉ xuất xứ (CO), chứng chỉ chất lượng (CQ) cho mọi sản phẩm IDEC chính hãng.
9. Tại sao tôi nên chọn đầu nhấn dạng Flush (phẳng) thay vì dạng lồi?
Trả lời: Đầu nhấn phẳng giúp giảm thiểu rủi ro bị nhấn nhầm do va chạm vật lý hoặc vô tình chạm tay, tăng tính an toàn cho vận hành máy móc.
10. Thời gian giao hàng và bảo hành tại AUT VN như thế nào?
Trả lời: Sản phẩm được bảo hành chính hãng IDEC. AUT VN hỗ trợ giao hàng hỏa tốc và tư vấn kỹ thuật miễn phí suốt quá trình sử dụng.
Nguồn tham khảo: IDEC Official Website
