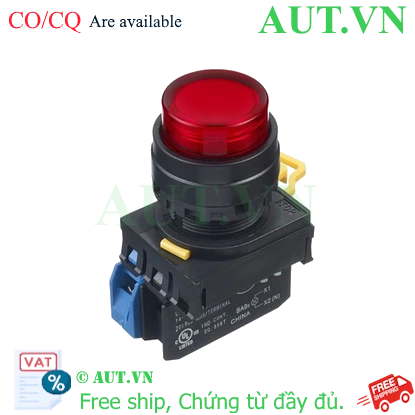

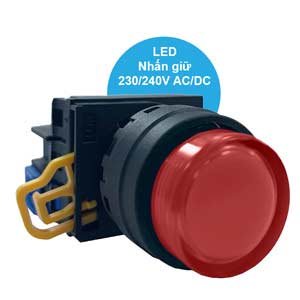

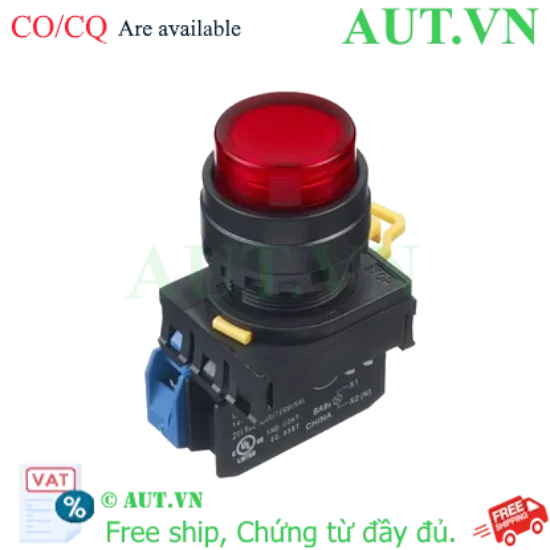

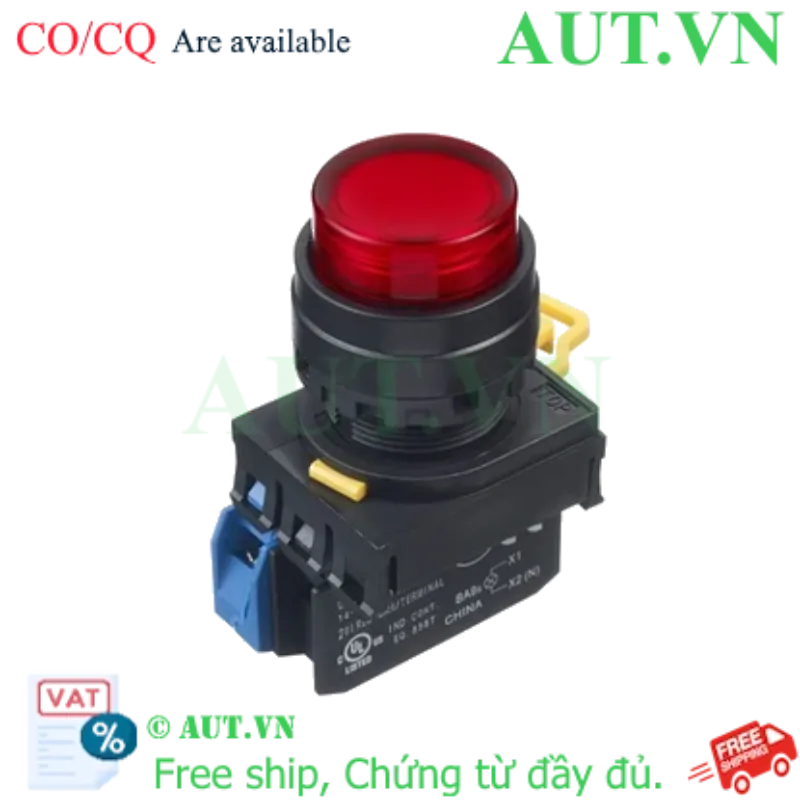

Giới thiệu Nút nhấn có đèn IDEC YW1L-A2E10QM3R
Nút nhấn có đèn IDEC YW1L-A2E10QM3R là giải pháp điều khiển công nghiệp cao cấp thuộc dòng YW Series nổi tiếng của IDEC. Sản phẩm được thiết kế để cung cấp khả năng điều khiển chính xác cùng tín hiệu đèn LED báo trạng thái rõ ràng, giúp người vận hành dễ dàng kiểm soát hệ thống trong mọi điều kiện ánh sáng. Với tiêu chuẩn chất lượng khắt khe từ Nhật Bản, sản phẩm đảm bảo sự bền bỉ, an toàn và hiệu suất ổn định tối đa cho các tủ điện điều khiển hiện đại tại các nhà máy.
Điểm nổi bật của sản phẩm
- Độ bền vượt trội: Tuổi thọ cơ khí lên đến 250,000 lần nhấn, giúp tối ưu chi phí bảo trì và thay thế thiết bị.
- Khả năng bảo vệ IP65: Thiết kế chống bụi hoàn toàn và chống tia nước, cực kỳ lý tưởng cho môi trường công nghiệp khắc nghiệt, ẩm ướt.
- Thiết kế chuẩn D22: Kích thước lỗ lắp đặt Ø22.3mm phổ biến, dễ dàng lắp đặt và thay thế cho hầu hết các loại bảng điều khiển hiện nay.
- Đèn LED tiết kiệm điện: Cung cấp ánh sáng đỏ mạnh mẽ, trực quan nhưng tiêu thụ năng lượng cực thấp.
- Vận hành linh hoạt: Kiểu nhấn giữ (Momentary) cho phép kiểm soát tức thời các lệnh khởi động hoặc tín hiệu điều khiển.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết |
| Model | YW1L-A2E10QM3R |
| Hãng sản xuất | IDEC (Nhật Bản) |
| Điện áp nguồn cấp (Đèn LED) | 230VAC / 240VAC |
| Màu sắc nút & đèn | Đỏ (Red) |
| Cấu hình tiếp điểm | 1NO (Thường mở) |
| Kiểu tác động | Nhấn giữ (Momentary) |
| Hình dạng đầu nút | Tròn nhô (Round extended) |
| Kích thước lỗ lắp đặt | Ø 22.3mm |
| Chất liệu vỏ & Bezel | Nhựa cao cấp chuyên dụng |
| Công suất tiếp điểm | 6A tại 240VAC / 8A tại 24VDC |
| Cấp bảo vệ | IP20, IP65 |
| Tiêu chuẩn chứng nhận | CCC, CE, UL |
| Nhiệt độ hoạt động | -20°C đến 55°C |
| Chiều sâu sau panel | 45.8mm |
Nguồn tham khảo: idec.com
Lợi ích khi sử dụng IDEC YW1L-A2E10QM3R
- Tăng cường an toàn vận hành: Đèn LED báo hiệu giúp nhận diện trạng thái hệ thống tức thì, giảm thiểu tối đa sai sót do con người.
- Tiết kiệm thời gian lắp đặt: Thiết kế khối tiếp điểm có thể tháo rời giúp việc đấu nối và bảo trì trở nên đơn giản, nhanh chóng.
- Tính thẩm mỹ cao: Kiểu dáng hiện đại, chuyên nghiệp, phù hợp với tiêu chuẩn của mọi tủ điện công nghiệp quốc tế.
- Độ tin cậy tuyệt đối: Sự kết hợp giữa vật liệu nhựa bền bỉ và tiếp điểm dẫn điện chất lượng cao đảm bảo không xảy ra hiện tượng chập chờn tín hiệu.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Sử dụng mũi khoan chuyên dụng để tạo lỗ trên panel với đường kính chuẩn 22.3mm.
- Bước 2: Lắp ráp khối tiếp điểm (Contact Block) và khối đèn LED vào thân nút nhấn theo khớp nối.
- Bước 3: Đưa nút nhấn xuyên qua lỗ đã khoan và siết chặt vòng khóa (Locking nut) phía sau để cố định sản phẩm lên mặt panel.
- Bước 4: Đấu nối dây dẫn vào các cực vít: Cấp nguồn 230VAC cho đèn LED và kết nối tiếp điểm 1NO vào mạch điều khiển.
- Bước 5: Kiểm tra lại các kết nối điện, đảm bảo chắc chắn và vận hành thử để kiểm tra độ sáng đèn cũng như tín hiệu tiếp điểm.
Sản phẩm thường dùng kèm (isRelatedTo)
- Khối tiếp điểm rời bổ sung: YW-E10.
- Khối đèn LED thay thế: LSED-1RN, LSED-2RN, LSED-M3RN.
- Bóng đèn thay thế: LS-T3P, LS-T6P, LS-T8P.
Ứng dụng thực tế (Application)
Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:
- Hệ thống điều khiển máy CNC, máy đóng gói, máy dệt tự động.
- Bảng điều khiển khởi động từ, tủ điện phân phối trong các nhà máy sản xuất.
- Các hệ thống cảnh báo sự cố hoặc nút nhấn khởi động thiết bị điện công nghiệp.
- Tự động hóa tòa nhà (Smart Building) và hệ thống điều khiển chiếu sáng.
Câu hỏi thường gặp (FAQ)
1. Sản phẩm YW1L-A2E10QM3R có phải hàng chính hãng IDEC không?
Có, AUT VN cam kết cung cấp sản phẩm IDEC chính hãng 100%, đầy đủ chứng chỉ CO/CQ và hóa đơn VAT.
2. Điện áp 230VAC/240VAC là dành cho bộ phận nào?
Đây là mức điện áp cấp cho đèn LED báo hiệu bên trong nút nhấn để hiển thị trạng thái.
3. Tiếp điểm 1NO nghĩa là gì?
1NO (Normally Open) là tiếp điểm thường mở, khi bạn nhấn nút, tiếp điểm sẽ đóng lại để cho phép dòng điện chạy qua mạch.
4. Nút nhấn này có chống nước không?
Có, sản phẩm đạt tiêu chuẩn IP65, có khả năng chống bụi hoàn toàn và chống tia nước từ mọi hướng.
5. Tôi có thể thay đổi màu đèn sang xanh hoặc vàng không?
Hoàn toàn được. Bạn chỉ cần thay thế khối đèn (LSED series) sang màu khác mà không cần thay cả nút nhấn.
6. Sự khác biệt giữa nhấn giữ (Momentary) và nhấn nhả (Maintained) là gì?
Nhấn giữ (Momentary) là khi bạn bỏ tay ra, nút sẽ tự động bật trở lại vị trí ban đầu. Sản phẩm này thuộc loại nhấn giữ.
7. Tuổi thọ cơ khí của sản phẩm là bao nhiêu?
Sản phẩm đạt tuổi thọ cơ khí lên đến 250,000 lần tác động, đảm bảo vận hành lâu dài.
8. Kích thước lỗ khoan chính xác là bao nhiêu?
Kích thước lỗ khoan chuẩn là 22.3mm (thường gọi là phi 22).
9. Sản phẩm này có đi kèm khối tiếp điểm không?
Có, model YW1L-A2E10QM3R đã bao gồm sẵn 1 khối tiếp điểm 1NO.
10. Tôi muốn mua số lượng lớn cho dự án thì thế nào?
Quý khách vui lòng liên hệ hotline 0968.053.025 để được AUT VN báo giá chiết khấu tốt nhất cho dự án.
11. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo quy định của IDEC và chính sách đổi trả của AUT VN.
12. Làm sao để phân biệt hàng IDEC thật và giả?
Hàng chính hãng có độ hoàn thiện cực cao, logo sắc nét, vỏ nhựa chắc chắn và luôn đi kèm chứng từ CO/CQ từ nhà phân phối.
