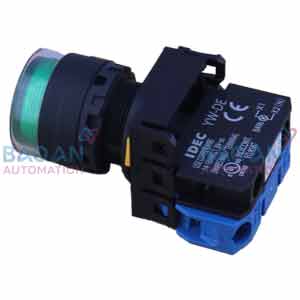

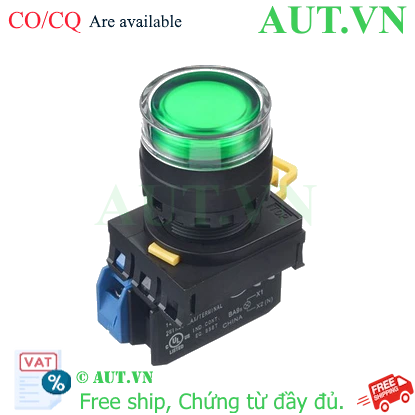

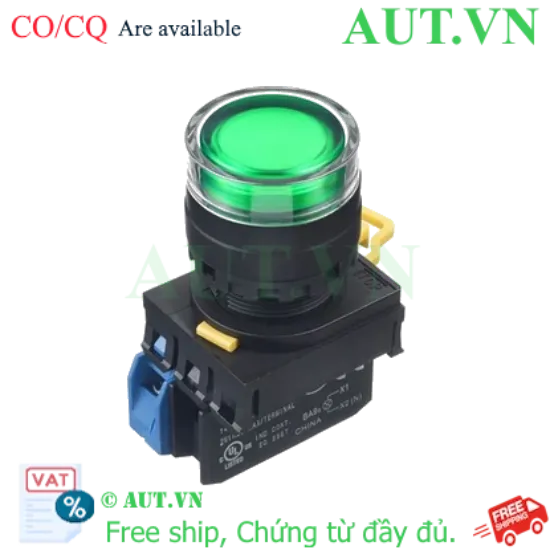

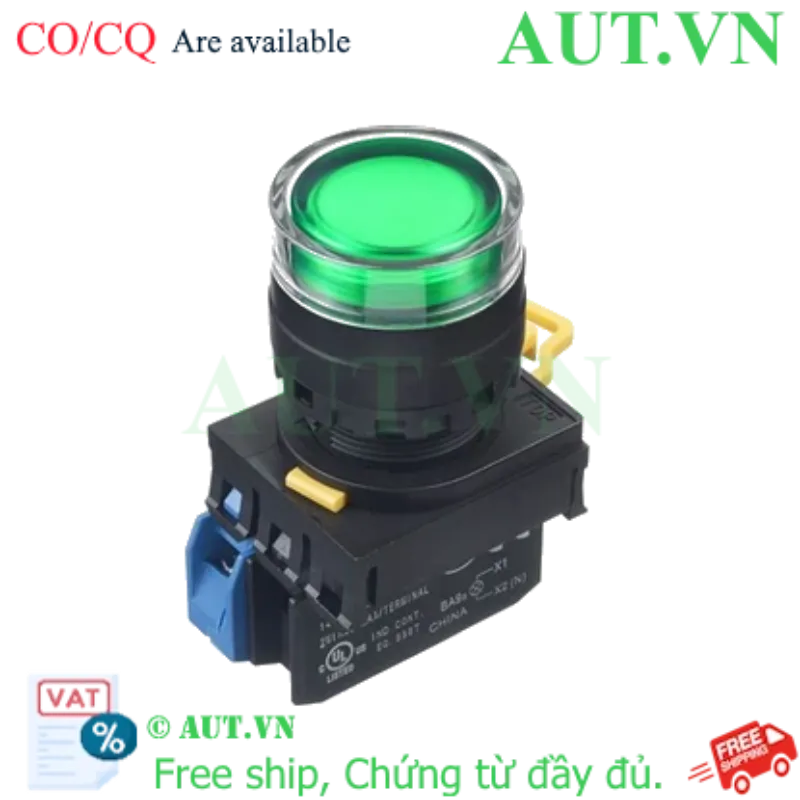

Nút Nhấn Giữ IDEC YW1L-AF2E10QM3G - Có Đèn LED Xanh, Phi 22, 1NO 240VAC

Thương hiệu: IDEC (Nhật Bản)
Model: YW1L-AF2E10QM3G
Loại: Nút nhấn giữ (Latching) có đèn LED báo hiệu
Kích thước lắp đặt: Phi 22 (D22)
Tiếp điểm: 1NO (Thường mở)
Điện áp: 230VAC - 240VAC
Màu sắc: Xanh lá (Green)
Cấp bảo vệ: IP65 (Chống bụi, kháng nước)

nhà chế tạo: IDEC

SKU: YW1L-AF2E10QM3G

Tải xuống mẫu

Giá cũ: 274.650 ₫

Giá bán: 219.720 ₫

Số lượng:

Giới thiệu về Nút Nhấn Giữ IDEC YW1L-AF2E10QM3G

Nút nhấn giữ IDEC YW1L-AF2E10QM3G là giải pháp điều khiển công nghiệp cao cấp thuộc dòng YW series nổi tiếng của IDEC. Sản phẩm được thiết kế để đáp ứng các tiêu chuẩn khắt khe nhất về độ bền và độ tin cậy trong môi trường sản xuất. Với cơ chế nhấn giữ (latching) kết hợp cùng đèn LED báo trạng thái màu xanh, thiết bị giúp người vận hành dễ dàng kiểm soát hệ thống, đảm bảo an toàn và hiệu quả vận hành tối đa.

Điểm nổi bật của sản phẩm

Độ bền vượt trội: Tuổi thọ cơ khí lên đến 250,000 lần tác động, giảm thiểu chi phí bảo trì và thay thế.
Hiển thị trực quan: Đèn LED màu xanh sắc nét, hoạt động ổn định ở điện áp 230-240VAC, giúp nhận diện trạng thái thiết bị từ xa.
Thiết kế tối ưu: Đầu nút dạng Round full-guard (Flush) hạn chế tối đa việc nhấn nhầm, vỏ nhựa cao cấp chịu lực và cách điện tốt.
Tiêu chuẩn quốc tế: Đạt các chứng nhận CE, UL, CCC và cấp bảo vệ IP65, phù hợp cho cả những môi trường công nghiệp khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	YW1L-AF2E10QM3G
Hãng sản xuất	IDEC
Kiểu tác động	Nhấn giữ (Maintained/Latching)
Tiếp điểm	1NO (Thường mở)
Điện áp đèn LED	230VAC - 240VAC
Màu sắc nút/đèn	Xanh lá (Green)
Đường kính lỗ lắp	22.3mm (Phi 22)
Đường kính đầu nút	28.2mm
Công suất tiếp điểm	6A tại 240VAC, 8A tại 24VDC (Tải thuần trở)
Cấp bảo vệ	IP20, IP65
Tuổi thọ cơ khí/điện	250,000 / 100,000 lần
Nhiệt độ vận hành	-20°C đến 55°C

Lợi ích khi sử dụng IDEC YW1L-AF2E10QM3G

An tâm tuyệt đối: Thương hiệu IDEC Nhật Bản đảm bảo chất lượng linh kiện, không gây ra các sự cố chập chờn trong quá trình vận hành máy móc.
Tối ưu hóa vận hành: Cơ chế nhấn giữ giúp duy trì trạng thái điều khiển mà không cần giữ tay, kết hợp đèn LED giúp nhận biết trạng thái ON/OFF tức thì.
Lắp đặt dễ dàng: Thiết kế chuẩn Phi 22 phổ biến, tương thích với hầu hết các loại tủ điện công nghiệp hiện nay.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Khoan lỗ trên mặt tủ điện/panel với đường kính chuẩn 22.3mm.
Bước 2: Lắp ráp khối tiếp điểm (Contact Block) và khối đèn LED vào thân nút nhấn.
Bước 3: Đưa nút nhấn xuyên qua lỗ khoan và siết chặt đai ốc cố định từ phía sau panel.
Bước 4: Đấu nối dây điện vào các cực vít của tiếp điểm 1NO và cực của đèn LED (đảm bảo đúng điện áp 230-240VAC).
Bước 5: Kiểm tra vận hành bằng cách nhấn nút để xác nhận đèn sáng và tiếp điểm đóng/mở đúng yêu cầu.

Sản phẩm sử dụng chung

Để hoàn thiện hệ thống điều khiển, bạn có thể kết hợp YW1L-AF2E10QM3G với các phụ kiện sau:

Khối tiếp điểm rời: YW-E10 (để tăng số lượng tiếp điểm NO/NC).
Khối đèn LED thay thế: LSED-1GN, LSED-2GN, LSED-6GN tùy theo điện áp yêu cầu.
Relay trung gian hoặc Contactor để điều khiển tải công suất lớn.

Ứng dụng thực tế

Nút nhấn giữ IDEC YW1L-AF2E10QM3G được ứng dụng rộng rãi trong:

Bảng điều khiển máy CNC, máy dập, máy đóng gói tự động.
Hệ thống điều khiển bơm, quạt công nghiệp.
Tủ điện phân phối, tủ điều khiển chiếu sáng nhà xưởng.
Các thiết bị vận hành yêu cầu duy trì trạng thái nguồn (Power On/Off).

Câu hỏi thường gặp (FAQ)

1. Sản phẩm này là nút nhấn nhả hay nhấn giữ?
Đây là nút nhấn giữ (Latching). Khi nhấn vào, nút sẽ nằm yên ở vị trí đóng cho đến khi được nhấn lần nữa để nhả ra.

2. Điện áp đèn LED của model này là bao nhiêu?
Model YW1L-AF2E10QM3G sử dụng điện áp 230VAC đến 240VAC.

3. Chỉ số IP65 có ý nghĩa gì?
IP65 nghĩa là sản phẩm hoàn toàn chống bụi và chống được tia nước phun từ mọi hướng, rất an toàn trong môi trường công nghiệp.

4. Tiếp điểm 1NO là gì?
1NO (Normally Open) là 1 tiếp điểm thường mở. Khi nhấn nút, tiếp điểm sẽ đóng lại để cho dòng điện đi qua.

5. Tôi có thể thay đổi màu đèn LED không?
Có, bạn có thể thay thế khối đèn LSED tương ứng với màu sắc mong muốn (Đỏ, Vàng, Xanh dương...).

6. Sản phẩm có chính hãng IDEC không?
AUT VN cam kết cung cấp hàng chính hãng IDEC, đầy đủ CO/CQ và hóa đơn VAT.

7. Kích thước lỗ khoan chuẩn để lắp nút này là bao nhiêu?
Kích thước lỗ lắp đặt chuẩn là 22.3mm (thường gọi là Phi 22).

8. Tuổi thọ của nút nhấn này kéo dài bao lâu?
Tuổi thọ cơ khí lên đến 250,000 lần và tuổi thọ điện là 100,000 lần tác động.

9. Có thể dùng nút nhấn này cho điện 24VDC không?
Không, model này dành cho 230-240VAC. Nếu bạn dùng 24VDC, vui lòng chọn model có mã đèn LSED tương ứng với 24V.

10. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo chính sách của IDEC. AUT VN hỗ trợ kỹ thuật miễn phí trong quá trình lắp đặt.

Nguồn tham khảo: IDEC Official Website
