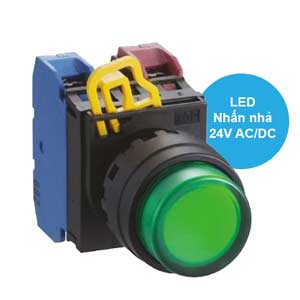

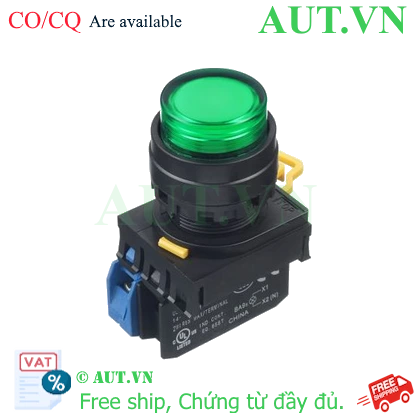

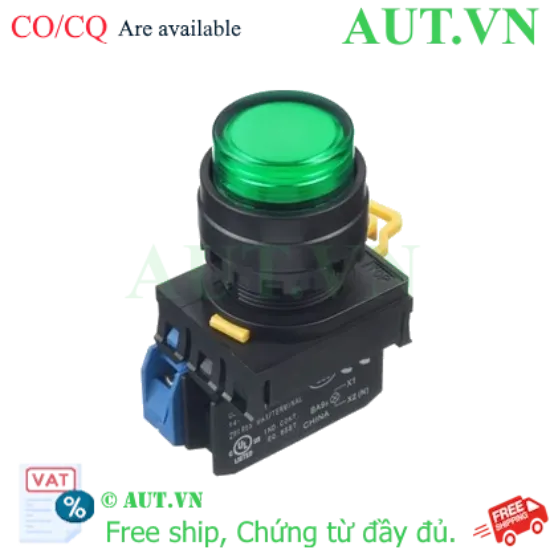

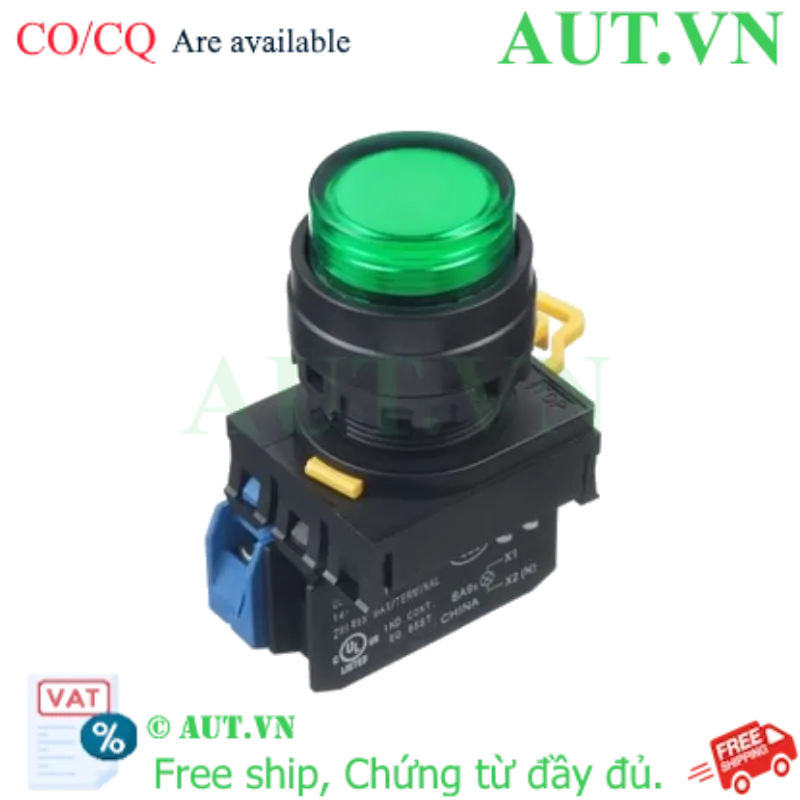

Nút Nhấn Nhả Có Đèn IDEC YW1L-M2E11Q4G - Phi 22, 1NO+1NC, 24V Xanh Lá | AUT VN

Thương hiệu: IDEC (Nhật Bản)
Model: YW1L-M2E11Q4G
Kiểu tác động: Nhấn nhả (Momentary)
Cấu hình tiếp điểm: 1NO + 1NC
Điện áp đèn: 24VAC / 24VDC
Màu sắc: Xanh lá (Green)
Cấp bảo vệ: IP65 (Chống bụi và nước)
Kích thước lắp đặt: Phi 22mm (D22)

nhà chế tạo: IDEC

khả dụng: Trong kho

SKU: YW1L-M2E11Q4G

Tải xuống mẫu

Giá cũ: 194.250 ₫

Giá bán: 155.400 ₫

Số lượng:

Giới thiệu Nút nhấn nhả có đèn IDEC YW1L-M2E11Q4G

Trong các hệ thống điều khiển công nghiệp, việc vận hành chính xác và an toàn là ưu tiên hàng đầu. Nút nhấn nhả có đèn IDEC YW1L-M2E11Q4G là giải pháp tối ưu cho các bảng điều khiển, tủ điện tự động hóa. Thuộc dòng YW Series danh tiếng từ IDEC Nhật Bản, sản phẩm kết hợp giữa khả năng điều khiển (tiếp điểm 1NO+1NC) và khả năng hiển thị trạng thái (đèn LED xanh 24V), giúp người vận hành kiểm soát hệ thống một cách trực quan và tin cậy nhất.

Điểm nổi bật của IDEC YW1L-M2E11Q4G

Độ bền công nghiệp: Vỏ nhựa cao cấp chống va đập, chịu nhiệt và chống ăn mòn, đảm bảo hoạt động ổn định trong môi trường nhà xưởng khắc nghiệt.
Hiển thị rõ nét: Đèn LED xanh lá cường độ sáng cao, hiển thị rõ ràng trạng thái vận hành ngay cả trong môi trường ánh sáng mạnh.
Tiếp điểm chính xác: Cấu hình 1NO + 1NC linh hoạt, cho phép vừa điều khiển kích hoạt vừa giám sát ngắt mạch đồng thời.
Tiêu chuẩn bảo vệ IP65: Khả năng chống bụi tuyệt đối và chống tia nước, lý tưởng cho các khu vực sản xuất thực phẩm, đồ uống hoặc môi trường ẩm ướt.
Tuổi thọ vượt trội: Tuổi thọ cơ khí lên đến 1 triệu lần nhấn, giảm thiểu tối đa chi phí thay thế và thời gian dừng máy (downtime).

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Model	YW1L-M2E11Q4G
Hãng sản xuất	IDEC Corporation (Japan)
Loại thiết bị	Nút nhấn có đèn (Illuminated Push Button)
Kiểu tác động	Nhấn nhả (Momentary)
Màu sắc nút/đèn	Xanh lá (Green)
Điện áp nguồn đèn	24VAC / 24VDC
Cấu hình tiếp điểm	1NO + 1NC
Đường kính lỗ lắp đặt	22.3 mm
Công suất tiếp điểm	6A tại 240VAC, 8A tại 24VDC
Cấp bảo vệ	IP65
Tuổi thọ cơ khí	1.000.000 chu kỳ
Nhiệt độ vận hành	-20°C đến +55°C
Phương thức đấu nối	Đầu nối bắt vít (Screw Terminal)

Nguồn tham khảo: IDEC Official Website

Lợi ích khi lựa chọn sản phẩm

Tăng cường an toàn: Màu xanh lá tiêu chuẩn cho lệnh "START", kết hợp đèn báo giúp loại bỏ nhầm lẫn trong vận hành.
Ổn định hệ thống: Tiếp điểm chất lượng cao từ IDEC ngăn ngừa hiện tượng đánh lửa hoặc chập chờn, bảo vệ PLC và Relay điều khiển.
Lắp đặt nhanh chóng: Kích thước phi 22 tiêu chuẩn quốc tế, dễ dàng thay thế cho các dòng nút nhấn cũ mà không cần khoan lại panel.
Tiết kiệm chi phí vận hành: Nhờ độ bền cực cao, doanh nghiệp giảm thiểu tần suất bảo trì và thay thế linh kiện.

Hướng dẫn lắp đặt và vận hành (How-to)

Chuẩn bị: Sử dụng mũi khoan chuyên dụng khoan lỗ đường kính 22.3mm trên mặt tủ điện (Panel).
Lắp đặt thân nút: Đưa cụm nút nhấn IDEC YW1L-M2E11Q4G từ mặt trước ra mặt sau của panel.
Cố định: Vặn vòng đai cố định (lock nut) chặt chẽ để đảm bảo nút nhấn không bị xoay hoặc lỏng khi tác động lực.
Đấu nối điện:
- Kết nối cực NO/NC vào mạch điều khiển tương ứng.
- Kết nối nguồn 24VAC/DC vào chân cấp nguồn cho đèn LED.
Kiểm tra: Nhấn thử để kiểm tra độ nảy của nút và đo điện áp đèn LED trước khi đưa vào vận hành chính thức.

Sản phẩm sử dụng chung và linh kiện thay thế

Để tối ưu hóa hệ thống, bạn có thể kết hợp IDEC YW1L-M2E11Q4G với các phụ kiện sau:

Khối tiếp điểm bổ sung: YW-EW11 (Để tăng số lượng tiếp điểm điều khiển).
Khối đèn LED thay thế: Dòng LSED series (Khi cần thay đổi điện áp đèn).
Vòng đệm cao su: Phụ kiện đi kèm giúp tăng cường khả năng chống nước IP65.

Ứng dụng thực tế của sản phẩm

Nút nhấn IDEC YW1L-M2E11Q4G được ứng dụng rộng rãi trong:

Hệ thống khởi động máy: Làm nút nhấn "Start" cho băng tải, máy nén khí, máy bơm công nghiệp.
Tủ điều khiển PLC: Gửi tín hiệu kích hoạt (Trigger) cho các bộ lập trình PLC trong dây chuyền tự động.
Máy CNC và máy công cụ: Điều khiển các chu trình gia công đơn giản.
Xử lý nước thải: Lắp đặt trong các bảng điều khiển ngoài trời hoặc môi trường độ ẩm cao nhờ chuẩn IP65.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm này có thể dùng cho nguồn 220V không?
Trả lời: Không. Đèn LED của model này được thiết kế cho 24VAC/DC. Nếu dùng 220V sẽ gây cháy đèn ngay lập tức. Vui lòng chọn model có đuôi tương ứng với điện áp 220V.

2. Sự khác biệt giữa "Nhấn nhả" và "Nhấn giữ" là gì?
Trả lời: "Nhấn nhả" (Momentary) nghĩa là nút sẽ tự động bật trở lại vị trí cũ khi bạn buông tay. "Nhấn giữ" (Maintained) sẽ khóa ở vị trí nhấn cho đến khi bạn nhấn một lần nữa để nhả.

3. Tiếp điểm 1NO + 1NC hoạt động như thế nào?
Trả lời: 1NO (Thường mở) sẽ đóng mạch khi nhấn; 1NC (Thường đóng) sẽ ngắt mạch khi nhấn. Điều này cho phép bạn vừa bật một thiết bị vừa tắt một thiết bị khác cùng lúc.

4. Chuẩn IP65 có nghĩa là gì?
Trả lời: IP65 nghĩa là thiết bị chống bụi hoàn toàn và chống được các tia nước phun từ mọi hướng, đảm bảo an toàn trong môi trường công nghiệp.

5. Tôi có thể thay thế riêng đèn LED nếu bị cháy không?
Trả lời: Có, bạn có thể thay thế khối đèn LED (LED Block) mà không cần phải thay toàn bộ nút nhấn.

6. Lỗ khoan 22.3mm là bắt buộc hay có thể điều chỉnh?
Trả lời: Đây là kích thước tiêu chuẩn cho dòng phi 22. Bạn nên khoan chính xác 22.3mm để đảm bảo độ khít và khả năng chống nước.

7. Tại sao nên chọn IDEC thay vì các thương hiệu giá rẻ?
Trả lời: IDEC Nhật Bản cung cấp độ bền vật liệu và độ chính xác tiếp điểm cực cao, giúp tránh hiện tượng chập chờn gây dừng máy đột ngột, gây thiệt hại kinh tế lớn hơn nhiều so với chi phí mua thiết bị.

8. AUT VN có cung cấp chứng chỉ CO/CQ cho sản phẩm này không?
Trả lời: Có, AUT VN cam kết cung cấp đầy đủ giấy chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) cho mọi sản phẩm IDEC chính hãng.

9. Nút nhấn này có chịu được môi trường hóa chất không?
Trả lời: Vỏ nhựa của IDEC có khả năng chịu được nhiều loại hóa chất nhẹ, tuy nhiên với môi trường axit mạnh, bạn nên tham khảo dòng sản phẩm chuyên dụng bằng thép không gỉ.

10. Thời gian giao hàng tại AUT VN là bao lâu?
Trả lời: Với các sản phẩm có sẵn, chúng tôi giao hàng trong 24h. Với hàng đặt, thời gian sẽ theo báo giá cụ thể tùy vào lượng tồn kho của hãng.
