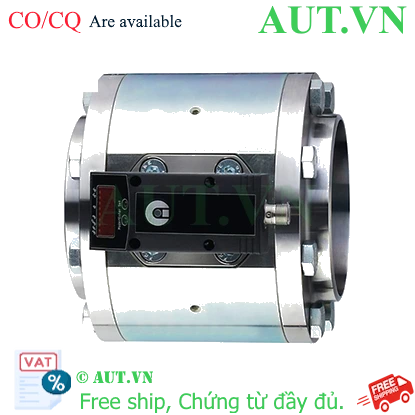

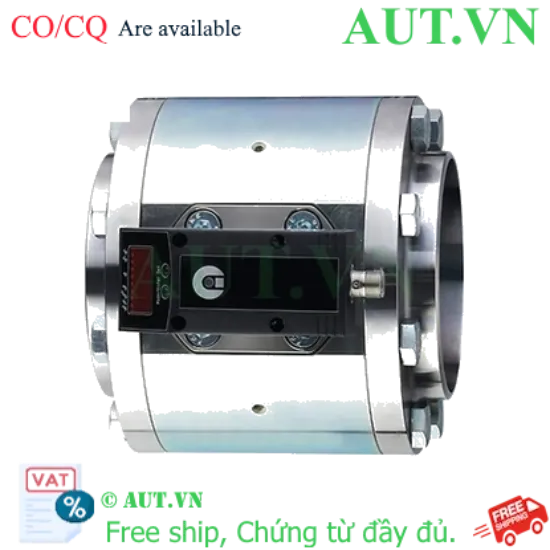

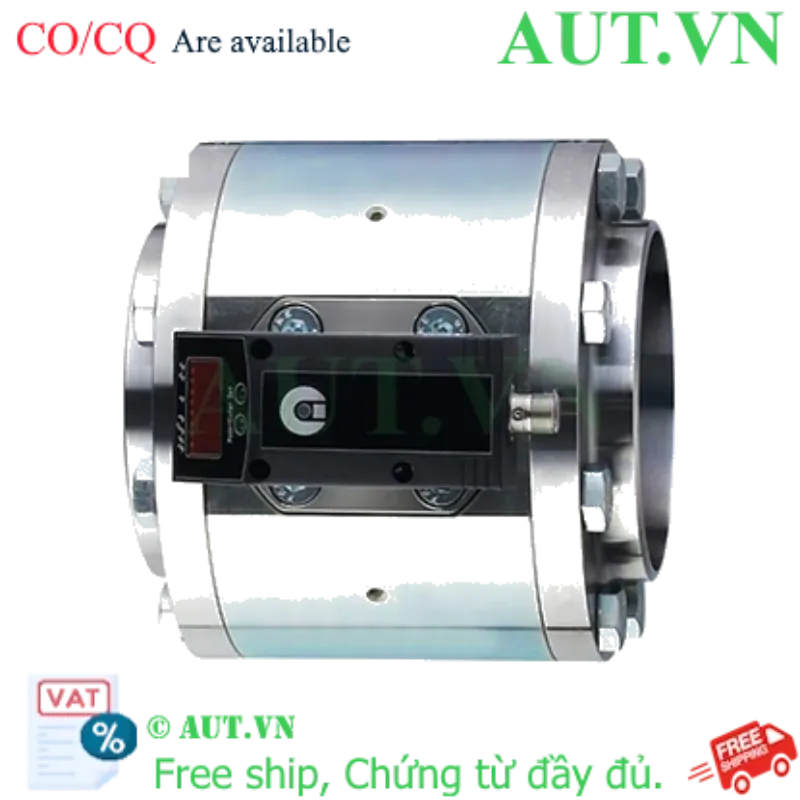

Cảm Biến Lưu Lượng IFM SDG070 (DN65) - Giải Pháp Đo Lường Lưu Lượng Khí Nén Tối Ưu
Chào mừng quý khách đến với AUT VN - Nhà cung cấp uy tín các giải pháp tự động hóa công nghiệp. Hôm nay, chúng tôi hân hạnh giới thiệu đến bạn sản phẩm Cảm Biến Lưu Lượng IFM SDG070, một thiết bị đo lường hiệu suất cao, chuyên dụng cho việc giám sát và tính toán lưu lượng khí nén trong các hệ thống công nghiệp.
Tại Sao Nên Chọn Cảm Biến Lưu Lượng IFM SDG070?
Trong môi trường sản xuất hiện đại, việc kiểm soát chính xác lưu lượng khí nén là yếu tố then chốt để tối ưu hóa hiệu suất, giảm thiểu lãng phí năng lượng và đảm bảo chất lượng sản phẩm. IFM SDG070 được thiết kế để đáp ứng những yêu cầu khắt khe nhất, mang lại sự tin cậy và độ chính xác vượt trội.
Giới Thiệu Sản Phẩm
Cảm Biến Lưu Lượng IFM SDG070 là dòng cảm biến đo lường lưu lượng khối, được thiết kế đặc biệt cho khí nén và các ứng dụng đo lường khác với các yêu cầu tương tự. Với kết nối mặt bích DN65 theo tiêu chuẩn DIN 2448, sản phẩm này dễ dàng tích hợp vào các hệ thống đường ống hiện có.
Điểm Nổi Bật Vượt Trội
- Độ Chính Xác Cao: Sai số chỉ ± (3 % MW + 0,3 % MEW) hoặc ± (6 % MW + 0,6 % MEW) tùy theo tiêu chuẩn áp dụng (class 141 / class 344), đảm bảo kết quả đo lường tin cậy.
- Dải Đo Rộng: Có khả năng đo lưu lượng từ 6.7 đến 2000 m³/h, phù hợp với nhiều quy mô hệ thống khác nhau.
- Thiết Kế Bền Bỉ: Vỏ làm từ vật liệu cao cấp như PBT-GF20, PC, thép không gỉ (1.4301 / 304), FKM, chịu được áp suất lên đến 16 bar và nhiệt độ môi trường từ 0 đến 60°C.
- Tích Hợp Đa Tín Hiệu: Cung cấp 2 ngõ ra số (PNP) và 1 ngõ ra tương tự (4-20mA), cho phép linh hoạt trong việc thu thập dữ liệu và điều khiển hệ thống.
- Chức Năng Tổng Lượng Lưu Lượng (Totaliser): Tích hợp chức năng đếm tổng lưu lượng đã tiêu thụ, rất hữu ích cho việc quản lý và báo cáo.
- Bảo Vệ Tối Ưu: Chống đoản mạch và quá tải, đảm bảo an toàn cho thiết bị và hệ thống.
- Dễ Dàng Lắp Đặt: Kết nối mặt bích DN65 tiêu chuẩn giúp việc lắp đặt nhanh chóng và thuận tiện.
Lợi Ích Khi Sử Dụng IFM SDG070
- Tối Ưu Hóa Hiệu Suất: Giám sát chính xác lưu lượng khí nén giúp điều chỉnh hệ thống vận hành tối ưu, tiết kiệm năng lượng.
- Giảm Thiểu Lãng Phí: Phát hiện sớm các sự cố rò rỉ hoặc hoạt động bất thường, ngăn chặn lãng phí khí nén.
- Nâng Cao Chất Lượng Sản Phẩm: Đảm bảo nguồn cung cấp khí nén ổn định theo yêu cầu của quy trình sản xuất.
- Quản Lý Dễ Dàng: Dữ liệu lưu lượng được ghi nhận chính xác, hỗ trợ việc lập kế hoạch bảo trì và đánh giá hiệu quả hoạt động.
- Độ Tin Cậy Cao: Sản phẩm từ IFM Electronic nổi tiếng về chất lượng và độ bền bỉ, mang lại sự an tâm khi sử dụng.
Hướng Dẫn Sử Dụng và Ứng Dụng
Cảm biến IFM SDG070 lý tưởng cho các ứng dụng giám sát lưu lượng khí nén trong các nhà máy sản xuất, xưởng cơ khí, dây chuyền lắp ráp, hệ thống HVAC và bất kỳ đâu cần đo lường chính xác lưu lượng khí. Sản phẩm được lắp đặt trên đường ống dẫn khí nén, kết nối với bộ điều khiển hoặc hệ thống giám sát qua ngõ ra tín hiệu tương tự hoặc số.
Ứng dụng:
- Giám sát lưu lượng khí nén cấp cho máy móc, thiết bị.
- Tính toán tổng lượng khí nén tiêu thụ của từng khu vực hoặc toàn nhà máy.
- Phát hiện rò rỉ khí nén thông qua việc so sánh lưu lượng thực tế và lưu lượng định mức.
- Kiểm soát các quá trình yêu cầu lưu lượng khí nén chính xác.
Bảng Thông Số Kỹ Thuật Chi Tiết
| Đặc tính sản phẩm |
| Số lượng ngõ vào và ngõ ra |
Số ngõ ra số: 2; Số ngõ ra tương tự: 1 |
| Dải đo lưu lượng [m³/h] |
6.7…2000 |
| Kết nối quy trình |
Mặt bích DN65 theo: DIN 2448 |
| Ứng dụng |
| Ứng dụng |
Chức năng tính tổng lưu lượng |
| Môi chất |
Khí nén |
| Ghi chú về môi chất |
Chất lượng khí theo ISO 8573-1: class 141, class 344 |
| Nhiệt độ môi chất [°C] |
0…60 |
| Áp suất định mức [bar] |
16 |
| Áp suất định mức [Mpa] |
1.6 |
| Dữ liệu điện |
| Điện áp hoạt động [V] |
19…30 DC |
| Dòng tiêu thụ [mA] |
< 100 |
| Cấp bảo vệ |
III |
| Bảo vệ phân cực ngược |
Có |
| Thời gian trễ bật nguồn [s] |
0.5 |
| Ngõ vào / Ngõ ra |
| Số lượng ngõ vào và ngõ ra |
Số ngõ ra số: 2; Số ngõ ra tương tự: 1 |
| Ngõ ra |
| Tổng số ngõ ra |
2 |
| Tín hiệu đầu ra |
Tín hiệu chuyển mạch; Tín hiệu tương tự; Tín hiệu xung; (Có thể cấu hình) |
| Thiết kế điện |
PNP |
| Số lượng ngõ ra số |
2 |
| Chức năng ngõ ra |
Thường mở / Thường đóng; (Có thể đặt tham số) |
| Sụt áp tối đa ngõ ra số DC [V] |
2 |
| Dòng điện liên tục tối đa ngõ ra số DC [mA] |
250 (cho mỗi ngõ ra) |
| Số lượng ngõ ra tương tự |
1 |
| Ngõ ra dòng tương tự [mA] |
4…20 (Có thể điều chỉnh thang đo) |
| Tải tối đa [Ω] |
500 |
| Ngõ ra xung |
Đo lường lượng tiêu thụ |
| Bảo vệ ngắn mạch |
Có |
| Loại bảo vệ ngắn mạch |
Xung |
| Bảo vệ quá tải |
Có |
| Dải đo/cài đặt |
| Dải đo lưu lượng [m³/h] |
6.7…2000 |
| Dải hiển thị [m³/h] |
0…2400 |
| Giám sát lưu lượng |
| Giá trị xung |
1 Nm³ |
| Độ dài xung [s] |
0.1 |
| Độ chính xác / Sai lệch |
| Giám sát lưu lượng |
| Độ chính xác (trong dải đo) |
± (3 % giá trị đo + 0,3 % giá trị cuối thang đo) / ± (6 % giá trị đo + 0,6 % giá trị cuối thang đo); (class 141 / ; class 344) |
| Thời gian phản hồi |
| Giám sát lưu lượng |
| Thời gian phản hồi [s] |
0.1; (dAP = 0) |
| Điều kiện hoạt động |
| Nhiệt độ môi trường [°C] |
0…60 |
| Nhiệt độ lưu trữ [°C] |
-20…85 |
| Độ ẩm không khí tối đa [%] |
90 |
| Cấp bảo vệ |
IP 65 |
| Dữ liệu cơ khí |
| Trọng lượng [g] |
9778 |
| Vật liệu |
PBT-GF20; PC; PC; thép không gỉ (1.4301 / 304); FKM; đoạn ống: thép mạ kẽm |
| Vật liệu (phần tiếp xúc môi chất) |
Thép không gỉ (1.4401 / 316); thép không gỉ (1.4301 / 304); gốm sứ tráng thủy tinh; PEEK; polyester; FKM; nhôm anot hóa; đoạn ống: thép mạ kẽm |
| Kết nối quy trình |
Mặt bích DN65 theo: DIN 2448 |
| Ghi chú |
| Ghi chú |
Giá trị đo (MW) = Giá trị đo được
Giá trị cuối thang đo (MEW) = Giá trị cuối của dải đo
Dải đo, hiển thị và cài đặt tham chiếu đến lưu lượng chuẩn theo DIN ISO 2533.
Vui lòng tham khảo hướng dẫn sử dụng để biết thông tin lắp đặt và vận hành. |
| Số lượng đóng gói |
1 chiếc |
| Kết nối điện |
| Kết nối |
Đầu nối: 1 x M12 |
