Biến tần INVT GD20-5R5G-4 5.5kW 3 Pha 380V | Điều Khiển Vector SVC | AUT VN

Công suất mạnh mẽ: 5.5kW (7.5HP) - Tối ưu cho các động cơ công nghiệp trung bình và tải nặng.
Điện áp hoạt động: 3 Pha 380V - 440V, tần số đầu ra linh hoạt 0 - 400Hz.
Công nghệ tiên tiến: Điều khiển Vector vòng hở (SVC) & V/F, đảm bảo mô-men xoắn cực lớn tại tốc độ thấp.
Kết nối thông minh: Tích hợp sẵn Modbus RTU, bộ lọc nhiễu chuẩn C3, thiết kế nhỏ gọn.
Ứng dụng rộng rãi: Chuyên dụng cho máy CNC, máy nén khí, hệ thống băng tải và quạt công nghiệp.

nhà chế tạo: INVT

SKU: GD20-5R5G-4

Ngày giao hàng: 1 week

Tải xuống mẫu

Giá cũ: 6.933.300 ₫

Giá bán: 5.546.640 ₫

Số lượng:

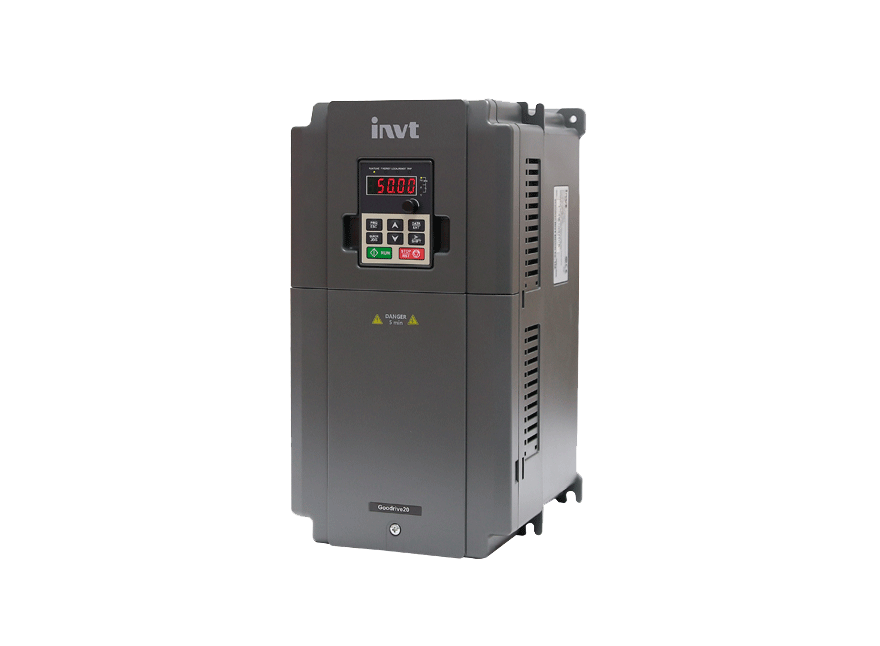

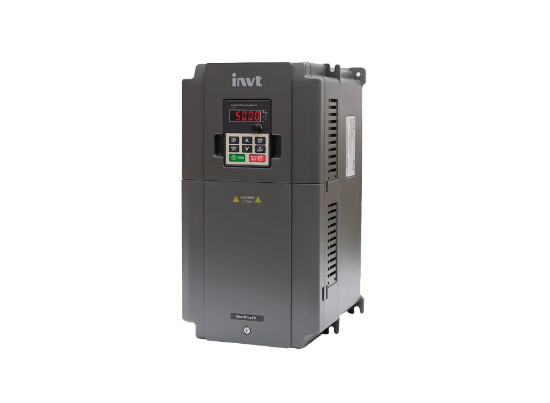

Giới thiệu Biến tần INVT GD20-5R5G-4

Biến tần INVT GD20-5R5G-4 là dòng biến tần đa năng thuộc series GoodDrive20 nổi tiếng của hãng INVT. Với công suất 5.5kW và nguồn vào 3 pha 380V, sản phẩm được thiết kế để mang lại sự kiểm soát chính xác tuyệt đối cho động cơ không đồng bộ. Nhờ tích hợp công nghệ điều khiển Vector vòng hở (SVC), thiết bị này là giải pháp hoàn hảo để xử lý các loại tải đòi hỏi mô-men xoắn cao ngay từ khi khởi động. Sản phẩm hiện đang được phân phối chính hãng bởi AUT VN, cam kết chất lượng và hỗ trợ kỹ thuật chuyên sâu.

Điểm nổi bật của INVT GD20-5R5G-4

Hiệu suất điều khiển vượt trội: Khả năng vận hành ở cả chế độ V/F và Vector vòng hở (SVC) giúp tối ưu hóa tốc độ và lực kéo, đáp ứng tốt các ứng dụng cần sự chính xác cao.
Khả năng chịu tải cực tốt: Hỗ trợ mô-men khởi động lên đến 150% tại tần số cực thấp, giúp máy vận hành mượt mà ngay cả với tải nặng.
Thiết kế tối ưu hóa không gian: Kích thước nhỏ gọn, hỗ trợ lắp đặt linh hoạt trên thanh DIN rail, giúp tiết kiệm diện tích tối đa cho tủ điện điều khiển.
Độ bền công nghiệp cao: Tích hợp sẵn bộ lọc nhiễu C3 và tính năng tự động ổn định điện áp (AVR), giúp thiết bị hoạt động ổn định trong môi trường điện lưới không ổn định tại Việt Nam.
Truyền thông dễ dàng: Cổng RS485 tích hợp giao thức Modbus RTU giúp kết nối nhanh chóng với PLC, HMI và hệ thống quản lý trung tâm.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	GD20-5R5G-4
Công suất định mức	5.5 kW (7.5 HP)
Điện áp đầu vào	3 Pha 380V - 440V (AC)
Dòng điện đầu ra định mức	12.0 A
Tần số đầu ra	0 - 400 Hz
Chế độ điều khiển	V/F, Vector vòng hở (SVC)
Khả năng quá tải	150% trong 60 giây
Tiêu chuẩn lọc nhiễu	C3 (Tích hợp sẵn)
Cấp bảo vệ vỏ	IP20
Giao thức truyền thông	Modbus RTU (RS485)

Nguồn tham khảo: Trang chủ chính thức INVT.

Lợi ích khi sử dụng Biến tần INVT GD20

Tiết kiệm điện năng: Tối ưu hóa công suất theo tải thực tế, giảm lãng phí điện năng so với khởi động trực tiếp.
Bảo vệ động cơ toàn diện: Giảm sốc cơ khí và dòng khởi động lớn, giúp tăng tuổi thọ động cơ và các bộ phận truyền động (vòng bi, bánh răng).
Vận hành linh hoạt: Dễ dàng điều chỉnh thông qua bàn phím tích hợp hoặc các thiết bị điều khiển bên ngoài như biến trở, PLC.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Chuẩn bị: Lắp đặt biến tần trong tủ điện khô ráo, thoáng mát, đảm bảo khoảng cách tản nhiệt theo tiêu chuẩn kỹ thuật.
Bước 2: Đấu nối nguồn: Kết nối nguồn điện 3 pha 380V vào các chân terminal L1, L2, L3. Lưu ý siết chặt các đầu cốt để tránh phát sinh nhiệt.
Bước 3: Đấu nối động cơ: Kết nối 3 pha đầu ra U, V, W từ biến tần tới các đầu dây của động cơ.
Bước 4: Cài đặt thông số: Sử dụng màn hình LCD để thiết lập các thông số cơ bản như: Thời gian tăng tốc/giảm tốc, tần số tối đa, và dòng điện định mức của động cơ.
Bước 5: Kiểm tra: Chạy thử động cơ ở tần số thấp để xác nhận chiều quay đúng và không có tiếng động lạ trước khi vận hành chính thức.

Sản phẩm đi kèm khuyên dùng (isRelatedTo)

Để hệ thống vận hành ổn định và đạt hiệu suất cao nhất, quý khách nên kết hợp cùng:

Biến trở điều khiển: Điều khiển tốc độ linh hoạt từ bên ngoài tủ điện.
Cuộn kháng xoay chiều (AC Reactor): Giảm nhiễu sóng hài và bảo vệ biến tần khi điện lưới không ổn định.
Điện trở xả (Braking Resistor): Hỗ trợ dừng nhanh cho các ứng dụng có tải quán tính lớn.

Ứng dụng thực tế (PropertyValue)

Biến tần GD20-5R5G-4 được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

Cơ khí chính xác: Điều khiển trục chính máy CNC, máy phay, máy mài.
Hệ thống HVAC: Điều khiển quạt ly tâm, quạt hút công nghiệp, máy bơm nước.
Sản xuất tự động: Hệ thống băng tải, máy đóng gói, máy dệt.
Công nghiệp khí nén: Điều khiển tốc độ máy nén khí duy trì áp suất ổn định.

Câu hỏi thường gặp (FAQ)

1. Biến tần GD20-5R5G-4 có dùng cho động cơ 1 pha không?
Không, model này dùng cho nguồn vào 3 pha 380V. Để dùng cho động cơ 1 pha, bạn cần các dòng biến tần chuyên dụng khác.

2. Chế độ Vector SVC khác gì so với V/F?
Chế độ V/F phù hợp cho tải nhẹ (quạt, bơm). Chế độ SVC (Vector vòng hở) cung cấp mô-men xoắn cực lớn ở tốc độ thấp, cực kỳ cần thiết cho máy CNC hoặc tải nặng.

3. Tôi có thể kết nối biến tần với PLC không?
Hoàn toàn được. Biến tần có sẵn cổng RS485 hỗ trợ Modbus RTU để giao tiếp với PLC và các hệ thống SCADA.

4. Làm sao để bảo vệ biến tần khỏi nhiễu điện từ?
Nên sử dụng cáp bọc kim cho động cơ và lắp thêm cuộn kháng AC nếu môi trường có nhiều thiết bị gây nhiễu.

5. Biến tần này có chịu được điện áp trồi sụt không?
Có, sản phẩm tích hợp tính năng AVR (tự động ổn định điện áp), giúp hoạt động bền bỉ hơn trong điều kiện điện lưới không ổn định.

6. Khi máy báo lỗi quá dòng, tôi nên làm gì?
Hãy kiểm tra tải có bị kẹt không, hoặc thử tăng thời gian tăng tốc (Acceleration time) trong cài đặt để giảm dòng khởi động.

7. Sản phẩm có được bảo hành chính hãng không?
Có, sản phẩm được AUT VN phân phối chính hãng và hưởng chế độ bảo hành theo tiêu chuẩn của INVT.

8. Tôi có cần lắp thêm điện trở xả không?
Nếu ứng dụng của bạn yêu cầu dừng máy cực nhanh (như máy nâng hạ), bạn nên lắp thêm điện trở xả để bảo vệ biến tần.

9. Có thể điều khiển tốc độ bằng biến trở ngoài không?
Có, bạn chỉ cần đấu nối biến trở vào các chân tín hiệu Analog tương ứng trên biến tần.

10. Tại sao nên mua hàng tại AUT VN?
AUT VN cam kết hàng chính hãng, đầy đủ CO/CQ, hỗ trợ kỹ thuật chuyên nghiệp và giá cả cạnh tranh nhất thị trường.
