Driver Bước Kín Leadshine CS3E-D1008 EtherCAT NEMA 34 - AUT VN

Giao thức: Hỗ trợ EtherCAT (CoE) chuẩn CiA 402 tốc độ cao.
Công nghệ: Vòng lặp kín (Closed Loop) chống mất bước, giảm nhiệt và rung.
Tương thích: Chuyên dụng cho động cơ bước NEMA 34 (2 pha/4 pha).
Điện áp: Dải rộng 18-80VAC hoặc 30-110VDC, dòng đỉnh 8.0A.
Cam kết: Hàng chính hãng AUT VN, đầy đủ CO/CQ, bảo hành 12 tháng.

nhà chế tạo: Leadshine

SKU: CS3E-D1008

Ngày giao hàng: 1 week

Kêu gọi định giá

Số lượng:

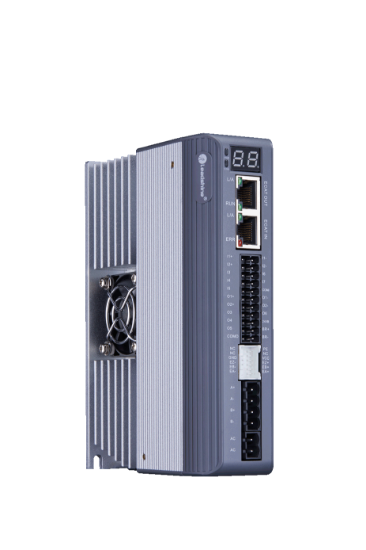

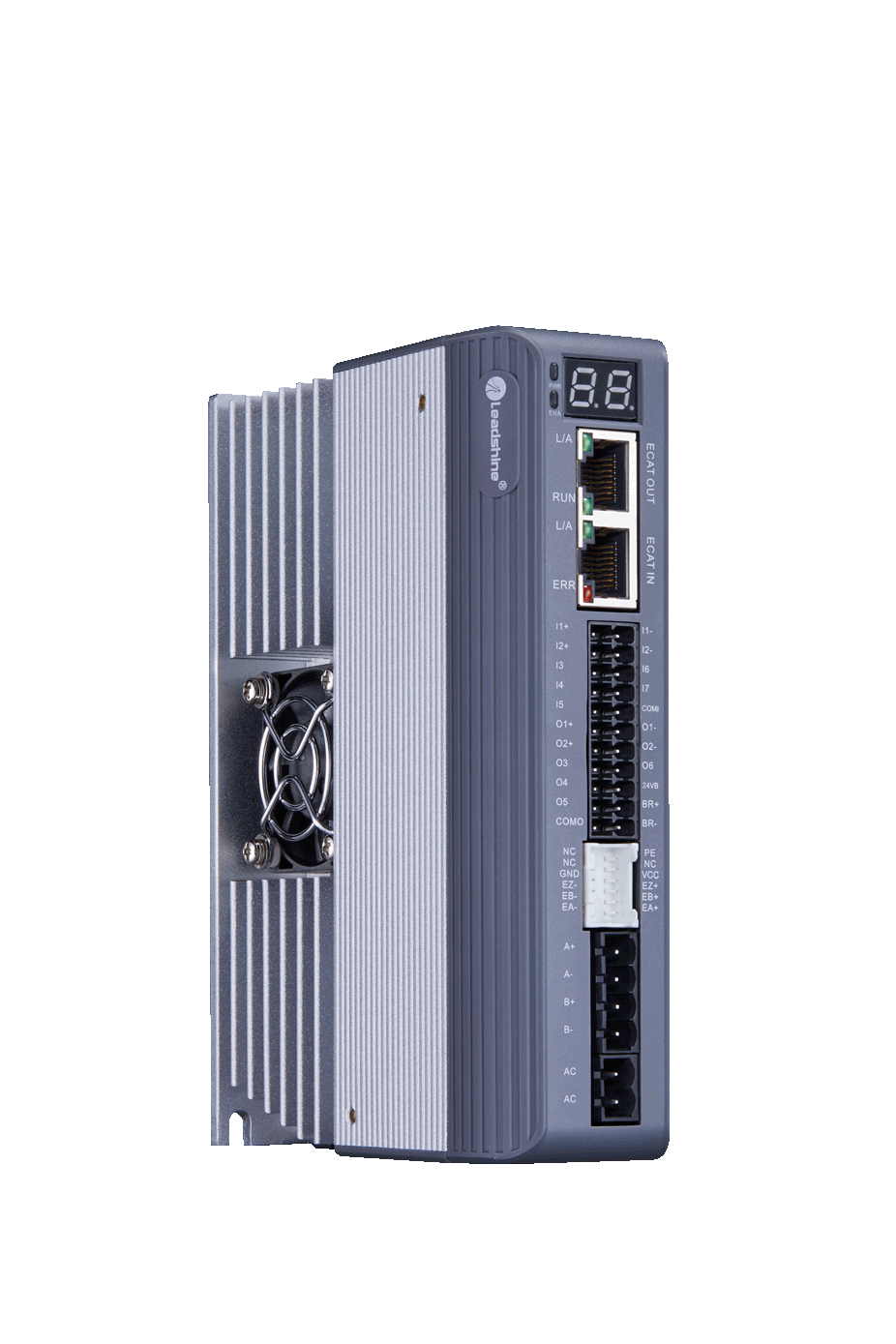

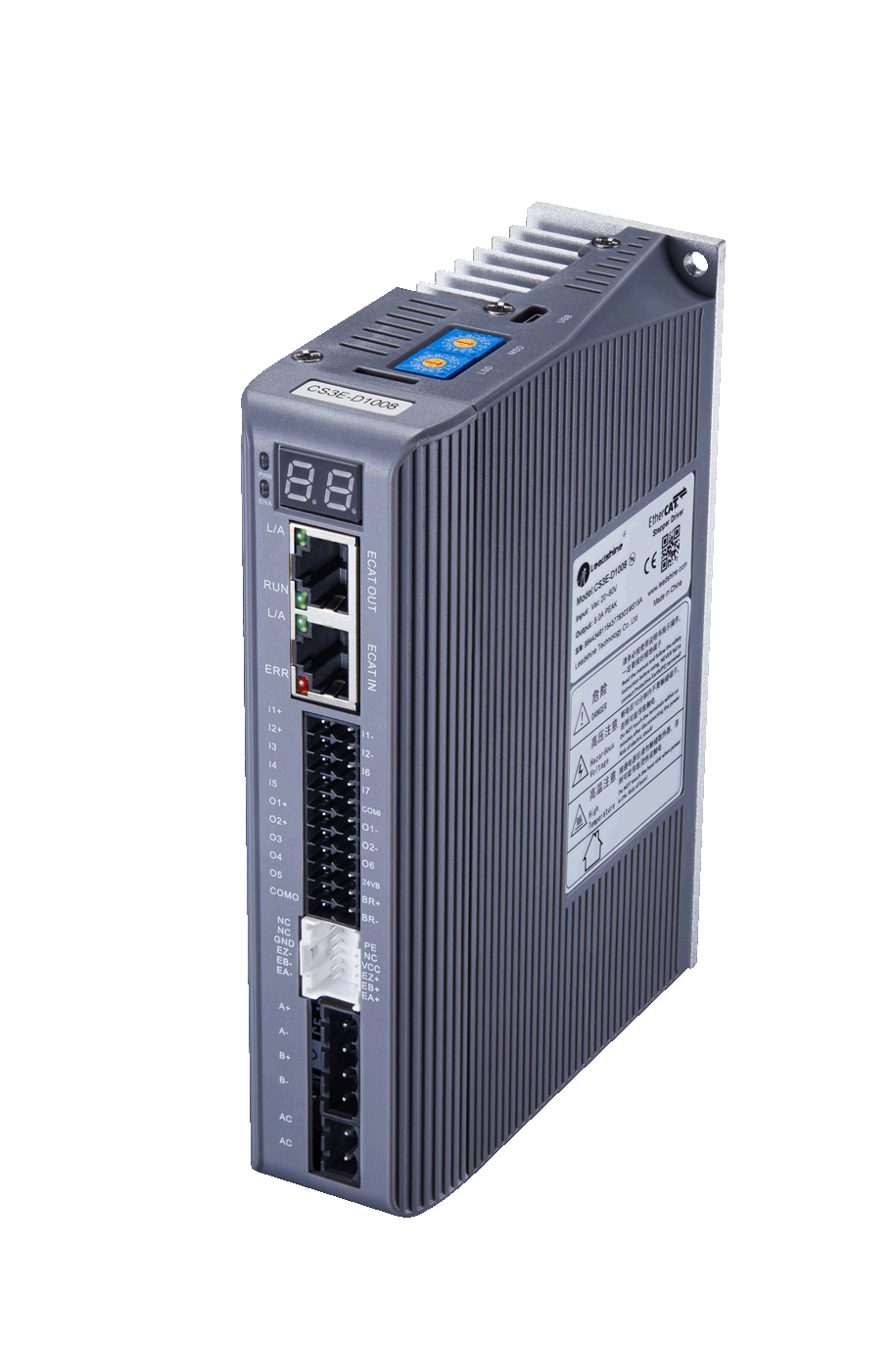

1. Giới thiệu Bộ điều khiển Leadshine CS3E-D1008

Bộ điều khiển động cơ bước kín Leadshine CS3E-D1008 là dòng Driver EtherCAT cao cấp, được thiết kế để giải quyết bài toán mất bước trong các hệ thống điều khiển vị trí chính xác. Sản phẩm sử dụng giao thức truyền thông EtherCAT (CoE) chuẩn CiA 402, cho phép kết nối linh hoạt với các PLC hàng đầu như Beckhoff, Omron, Keyence, và Siemens thông qua mạng công nghiệp tốc độ cao.

2. Điểm nổi bật của CS3E-D1008

Điều khiển vòng lặp kín: Tích hợp phản hồi từ Encoder giúp loại bỏ hoàn toàn hiện tượng mất bước (Step-loss).
Giao thức EtherCAT chuẩn: Hỗ trợ các chế độ điều khiển CSP, PP, PV, HM, đáp ứng các ứng dụng thời gian thực khắt khe nhất.
Độ ồn thấp và Hiệu suất cao: Thuật toán điều khiển hiện đại giúp động cơ vận hành êm ái, giảm thiểu sinh nhiệt và tăng lực mô-men xoắn ở tốc độ cao.
Khả năng chống nhiễu mạnh: Thiết kế đạt chuẩn công nghiệp, hoạt động ổn định trong môi trường nhiễu điện từ phức tạp.

3. Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	CS3E-D1008
Giao thức truyền thông	EtherCAT (CoE) chuẩn CiA 402
Điện áp hoạt động	18 - 80 VAC / 30 - 110 VDC
Dòng điện đỉnh (Peak Current)	0.5 - 8.0 A
Loại động cơ tương thích	Động cơ bước lai (Hybrid Stepper) NEMA 34 tích hợp Encoder
Số kênh I/O	7 đầu vào số (Input), 7 đầu ra số (Output)
Độ phân giải Encoder	Tự động nhận diện (Thường là 1000 - 5000 PPR)
Cổng truyền thông	RJ45 x 2 (Ethernet/EtherCAT)

Nguồn tham khảo: Leadshine Official

4. Lợi ích khi sử dụng Leadshine CS3E-D1008

Tăng năng suất: Tốc độ xử lý nhanh và không mất bước giúp máy móc hoạt động liên tục với hiệu suất cao nhất.
Tiết kiệm chi phí: Giảm thiểu hư hỏng phôi do lỗi vị trí, giảm thời gian bảo trì hệ thống.
Dễ dàng tích hợp: Cắm và chạy (Plug-and-play) trong hệ sinh thái EtherCAT, giảm thiểu dây dẫn phức tạp.

5. Hướng dẫn sử dụng (How-to)

Kết nối phần cứng: Cấp nguồn AC/DC phù hợp, kết nối dây pha động cơ và dây Encoder vào Driver.
Kết nối EtherCAT: Sử dụng cáp mạng chuẩn Cat5e/Cat6 kết nối cổng IN từ Master (PLC/PC) và cổng OUT đến các Driver tiếp theo.
Cài đặt địa chỉ: Sử dụng các công tắc gạt (SW) để thiết lập ID thiết bị hoặc cấu hình qua phần mềm Motion Studio.
Cấu hình trên Master: Import file ESI của Leadshine vào phần mềm lập trình (như TwinCAT hoặc Sysmac Studio) để nhận diện thiết bị.

6. Sản phẩm sử dụng chung

Động cơ bước kín NEMA 34 Leadshine (86CS series).
Bộ lập trình PLC EtherCAT (Beckhoff, Keyence KV-8000, Omron NJ/NX).
Cáp Encoder và cáp nguồn chuyên dụng cho Driver bước.

7. Ứng dụng thực tế

Máy CNC gia công cơ khí chính xác, máy cắt Laser/Plasma.
Cánh tay robot công nghiệp, hệ thống phân loại sản phẩm tốc độ cao.
Máy đóng gói, máy dán nhãn yêu cầu đồng bộ hóa cao giữa các trục.

8. Câu hỏi thường gặp (FAQ)

Q: CS3E-D1008 có hỗ trợ động cơ bước thông thường không?
A: Không, driver này chuyên dụng cho động cơ bước kín có Encoder để tận dụng tính năng vòng lặp kín.

Q: Có cần cấu hình phần mềm để chạy không?
A: Có, bạn nên dùng phần mềm Leadshine Motion Studio để tối ưu các thông số PID và kiểm tra trạng thái vận hành.

Q: Driver này có bảo vệ quá áp không?
A: Có, sản phẩm tích hợp bảo vệ quá áp, quá dòng và lỗi sai số vị trí.

Q: Khoảng cách truyền thông tối đa là bao nhiêu?
A: Theo chuẩn EtherCAT, khoảng cách tối đa giữa 2 nút mạng là 100 mét.

Q: Mua sản phẩm tại AUT VN có được hỗ trợ kỹ thuật không?
A: Chắc chắn, AUT VN hỗ trợ hướng dẫn đấu nối và cài đặt cấu hình ban đầu miễn phí.
