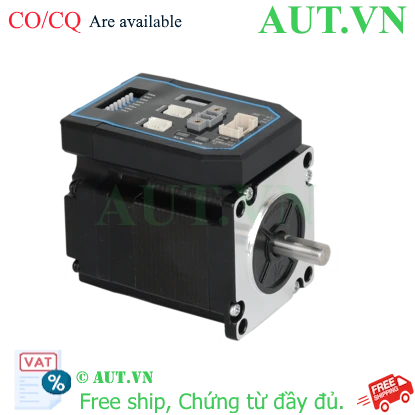

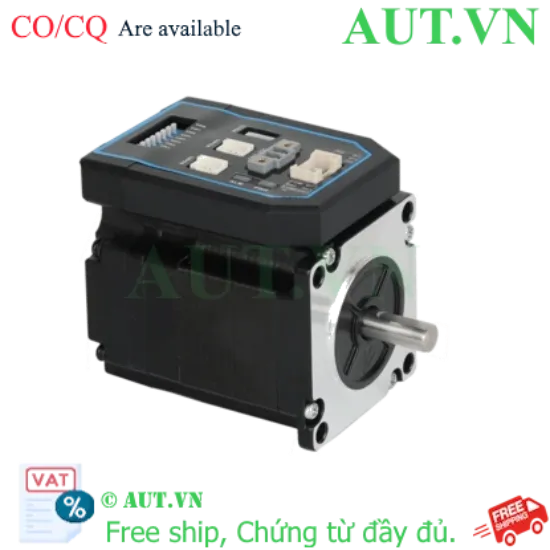

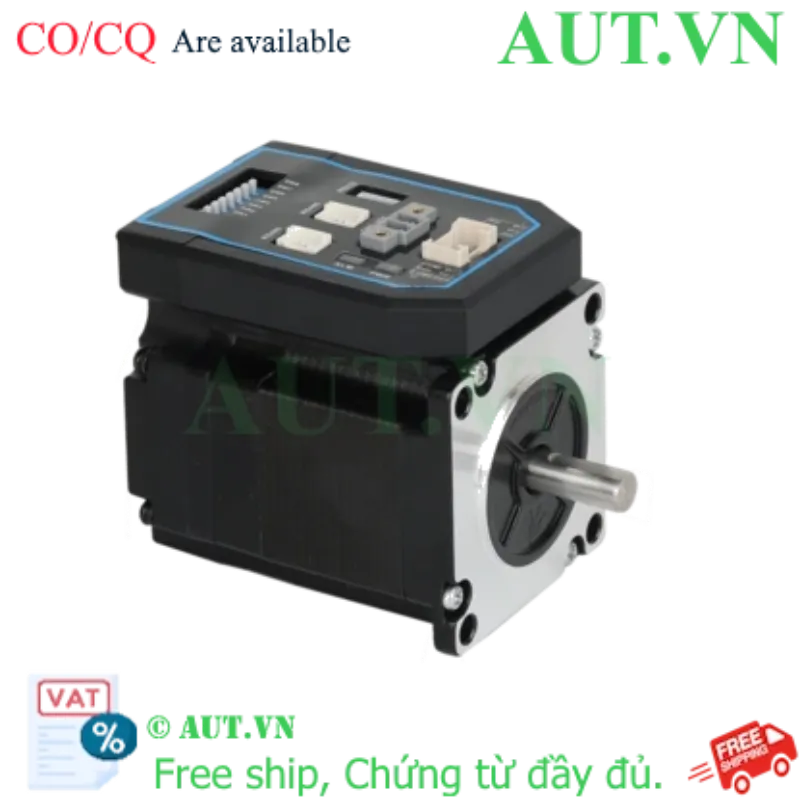

Động cơ bước Leadshine iCS-RS2313 | Vòng kín, Modbus RS485, 1.3Nm
- Tích hợp Driver: Thiết kế All-in-one giúp tiết kiệm 40% diện tích tủ điện.
- Vòng kín (Closed Loop): Encoder tuyệt đối 14-bit loại bỏ hoàn toàn lỗi mất bước.
- Truyền thông Modbus: Chuẩn RS485 linh hoạt, dễ dàng kết nối PLC và HMI.
- Hiệu suất cao: Mô-men xoắn 1.3Nm, vận hành cực êm, không rung lắc ở tốc độ thấp.
- Thương hiệu uy tín: Sản phẩm Leadshine chính hãng được phân phối bởi AUT VN.
1. Giới thiệu Động cơ bước Leadshine iCS-RS2313

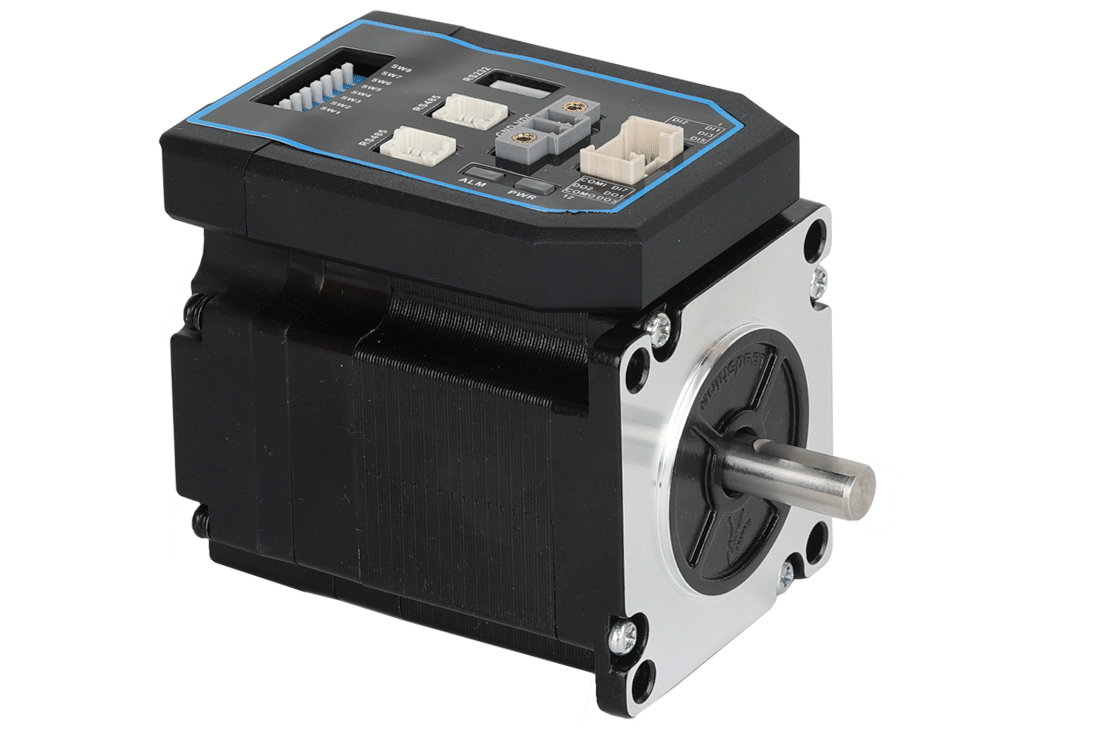

Động cơ bước vòng kín Leadshine iCS-RS2313 là giải pháp đột phá tích hợp giữa động cơ bước NEMA 23 và bộ điều khiển (Driver) thông minh. Được thiết kế cho các hệ thống tự động hóa hiện đại, iCS-RS2313 giúp đơn giản hóa hệ thống dây dẫn, giảm nhiễu điện từ và tối ưu hóa không gian lắp đặt. Sản phẩm hiện đang được phân phối chính hãng bởi AUT VN.
2. Điểm nổi bật của Leadshine iCS-RS2313
- Hệ thống vòng kín thực thụ: Sử dụng Encoder phản hồi để giám sát vị trí liên tục, đảm bảo độ chính xác tuyệt đối như động cơ Servo.
- Tiết kiệm không gian: Không cần lắp thêm Driver rời trong tủ điện, giảm chi phí nhân công đấu nối.
- Công nghệ chống rung: Thuật toán điều khiển dòng điện hiện đại giúp động cơ chạy mượt mà ở mọi dải tốc độ.
- Giao thức điều khiển: Hỗ trợ Modbus RTU qua RS485, cho phép điều khiển lên đến 31 trục trên một đường truyền.
3. Bảng thông số kỹ thuật chi tiết
| Model | iCS-RS2313 |
| Kích thước mặt bích | NEMA 23 (57mm) |
| Mô-men xoắn giữ (Holding Torque) | 1.3 N.m (184 oz-in) |
| Encoder phản hồi | Magnetic Absolute Encoder 14-bit (16,384 PPR) |
| Điện áp hoạt động (Input Voltage) | 20 - 36 VDC (Khuyến nghị 24V/36V) |
| Dòng điện định mức | 4.0 A |
| Cổng giao tiếp | RS485 (Modbus RTU) |
| Tốc độ tối đa | 3000 RPM (Khuyến nghị dưới 1500 RPM để đạt mô-men tốt) |
| Trọng lượng | 0.9 kg |
4. Lợi ích khi sử dụng iCS-RS2313 từ AUT VN
- Độ tin cậy cao: Không bao giờ lo lắng về việc mất bước trong quá trình gia công hoặc vận hành máy.
- Giảm nhiệt độ: Dòng điện được điều chỉnh dựa trên tải thực tế, giúp động cơ luôn mát và tăng tuổi thọ.
- Hỗ trợ kỹ thuật: Đội ngũ AUT VN tư vấn cấu hình và lập trình Modbus chuyên sâu.
5. Hướng dẫn sử dụng (How to use)
- Bước 1: Kết nối nguồn: Cấp nguồn 24-36VDC vào chân V+ và GND (Lưu ý đúng cực).

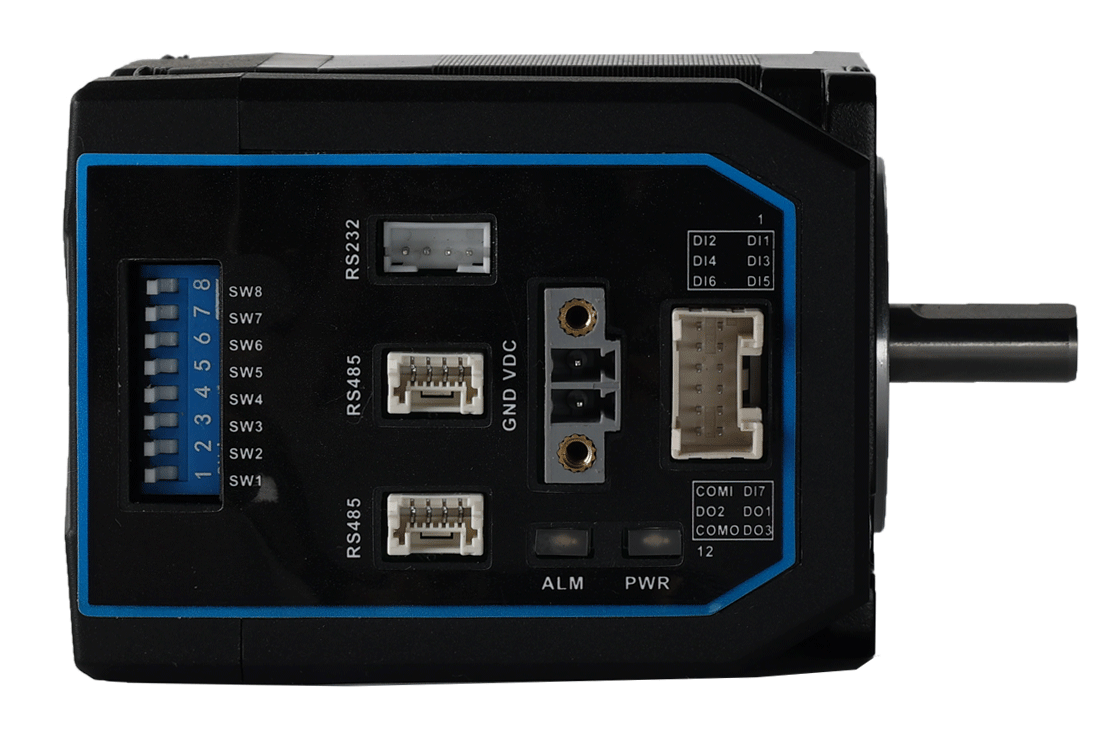

- Bước 2: Kết nối tín hiệu: Đấu dây RS485 (A+, B-) từ PLC hoặc bộ chuyển đổi USB-RS485 vào cổng truyền thông trên motor.
- Bước 3: Cấu hình ID: Sử dụng công tắc SW hoặc phần mềm ProTUNER của Leadshine để cài đặt địa chỉ (Station ID) và Baud rate.
- Bước 4: Lập trình: Gửi lệnh qua thanh ghi Modbus để điều khiển vị trí, tốc độ hoặc chạy các lệnh Indexer có sẵn.
6. Sản phẩm sử dụng chung
- Bộ nguồn Meanwell 24V/36V (LRS-350-24, LRS-350-36).
- Cáp lập trình USB sang RS485 chuyên dụng.
- Bộ lập trình PLC Delta, Mitsubishi hoặc HMI Kinco hỗ trợ Modbus RTU.
7. Ứng dụng thực tế
Động cơ Leadshine iCS-RS2313 ứng dụng rộng rãi trong: Máy đóng gói tự động, Hệ thống băng tải phân loại, Máy in 3D công nghiệp, Máy cắt Laser, và các thiết bị y tế đòi hỏi độ chính xác và độ ồn thấp.
Nguồn tham khảo: Leadshine Technology
8. Câu hỏi thường gặp (FAQ)
Q1: Động cơ này có cần Driver rời không?
A1: Không, Driver đã được tích hợp sẵn ở phía sau thân động cơ.
Q2: iCS-RS2313 có bị mất bước khi gặp vật cản không?
A2: Nhờ encoder vòng kín, động cơ sẽ tự bù bước hoặc báo lỗi về hệ thống thay vì chạy sai vị trí.
Q3: Tôi có thể điều khiển bao nhiêu động cơ trên 1 dây RS485?
A3: Bạn có thể điều khiển tối đa 31 động cơ trên cùng một đường truyền Modbus.
Q4: Khoảng cách truyền tín hiệu RS485 là bao nhiêu?
A4: Có thể lên đến 100m nếu sử dụng cáp xoắn đôi chống nhiễu tốt.
Q5: AUT VN có hỗ trợ cài đặt không?
A5: Có, chúng tôi hỗ trợ tài liệu hướng dẫn tiếng Việt và hỗ trợ kỹ thuật qua Zalo/Teamviewer.
Q6: Sản phẩm này bảo hành bao lâu?
A6: Bảo hành chính hãng 12 tháng tại AUT VN.
Q7: Điện áp 24V có chạy được không?
A7: Hoàn toàn được, tuy nhiên để đạt tốc độ cao và lực kéo tốt nhất nên dùng nguồn 36V.
Q8: Có phần mềm để tinh chỉnh thông số không?
A8: Có, bạn sử dụng phần mềm Leadshine ProTUNER miễn phí.
