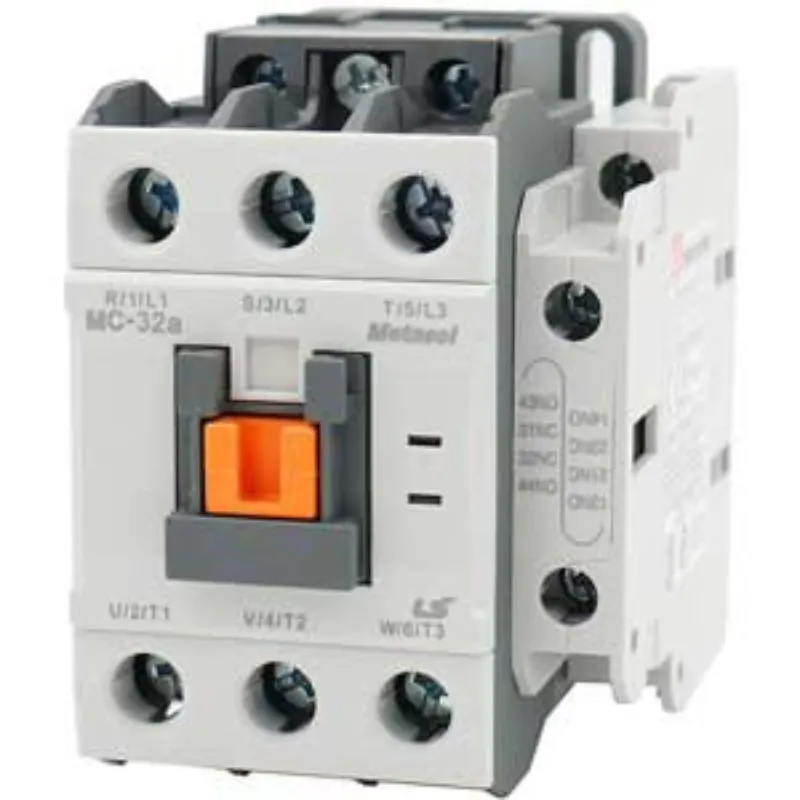

Giới thiệu về Công tắc tơ LS MC-32a 36VAC
Công tắc tơ LS MC-32a 36VAC (hay còn gọi là Khởi động từ) là thiết bị đóng ngắt điện từ cường độ cao, được thiết kế chuyên dụng để điều khiển các động cơ điện 3 pha và các hệ thống tải công nghiệp. Với dải điện áp cuộn hút đặc thù 36VAC, sản phẩm này đáp ứng các yêu cầu khắt khe trong các tủ điện điều khiển yêu cầu mức điện áp thấp để đảm bảo an toàn hoặc theo tiêu chuẩn thiết kế riêng biệt của hệ thống.
Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết mang lại sự ổn định tuyệt đối cho hệ thống điện của doanh nghiệp bạn.
Điểm nổi bật của Contactor LS MC-32a
- Hiệu suất vận hành mạnh mẽ: Khả năng chịu tải lên đến 32A, điều khiển động cơ công suất 15kW một cách mượt mà.
- Thiết kế tiếp điểm tối ưu: Tích hợp sẵn tiếp điểm phụ 2NO+2NC, giúp linh hoạt trong việc thiết kế mạch điều khiển, khóa chéo hoặc phản hồi trạng thái.
- Độ bền vượt trội: Vỏ ngoài cách điện cao cấp, chịu nhiệt tốt, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt (30...65°C).
- Lắp đặt linh hoạt: Hỗ trợ cả gắn thanh ray (Din-rail) và bắt vít cố định trên bề mặt phẳng.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết kỹ thuật |
| Model | MC-32a 36VAC |
| Thương hiệu | LS Electric |
| Dòng điện định mức (Ie) | 32A |
| Công suất động cơ | 15kW (tại 380VAC) |
| Điện áp cuộn hút (Coil) | 36VAC |
| Số cực | 3P (3NO) |
| Tiếp điểm phụ | 2NO + 2NC |
| Tần số | 50/60Hz |
| Điện áp cách điện | 1000VAC |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn quốc tế | CCC, IEC, UL |
| Kích thước (RxCxS) | 69mm x 83mm x 90mm |
| Khối lượng | 550g |
Lợi ích khi sử dụng LS MC-32a 36VAC
- Tiết kiệm chi phí bảo trì: Nhờ tuổi thọ tiếp điểm cao, giảm thiểu tần suất thay thế thiết bị.
- An toàn tuyệt đối: Đạt chuẩn UL và IEC, đảm bảo chống cháy nổ và vận hành an toàn cho kỹ thuật viên.
- Tối ưu hóa điều khiển: Việc có sẵn 2NO+2NC giúp giảm bớt việc phải mua thêm khối tiếp điểm phụ rời, tối ưu không gian tủ điện.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Lắp đặt vật lý: Gắn Contactor lên thanh ray trong tủ điện hoặc sử dụng vít cố định vào tấm panel.
- Bước 2: Đấu nối nguồn chính: Kết nối 3 pha nguồn vào các cực L1, L2, L3 và tải (động cơ) vào các cực T1, T2, T3.
- Bước 3: Đấu nối cuộn hút: Cấp nguồn 36VAC vào hai đầu cực của cuộn hút (A1, A2). Lưu ý: Tuyệt đối không cấp nguồn 220V hoặc 380V vào cuộn hút 36V.
- Bước 4: Đấu nối tiếp điểm phụ: Kết nối các tiếp điểm NO/NC vào mạch điều khiển hoặc đèn báo trạng thái.
- Bước 5: Kiểm tra và vận hành: Kích hoạt cuộn hút để kiểm tra độ đóng ngắt của tiếp điểm trước khi cho tải chạy chính thức.
Sản phẩm sử dụng chung/Phụ kiện tương thích
Để hệ thống vận hành hoàn hảo, bạn nên kết hợp MC-32a với các thiết bị sau:
- Rơ le nhiệt (Overload Relay): Dòng MT-32/3H (Chọn dải dòng phù hợp với động cơ) để bảo vệ quá tải.
- Khối tiếp điểm phụ: UA-1, UA-2, UA-4 nếu cần thêm nhiều tiếp điểm điều khiển hơn.
- Hộp bảo vệ: MW-32aB/40aB để chống bụi và va chạm cơ học.
- Khóa liên động cơ: UR-2 khi sử dụng cho mạch đảo chiều động cơ.
Ứng dụng thực tế của sản phẩm
- Điều khiển khởi động trực tiếp cho các động cơ 3 pha công suất nhỏ và trung bình (dưới 15kW).
- Sử dụng trong hệ thống băng tải, máy nén khí, máy bơm nước công nghiệp.
- Ứng dụng trong các tủ điện điều khiển tập trung sử dụng nguồn điều khiển 36VAC đặc thù.
- Hệ thống chiếu sáng công nghiệp và điều khiển sưởi.
FAQ - Những câu hỏi thường gặp
1. Tại sao cuộn hút lại là 36VAC mà không phải 220VAC phổ biến?
Đây là phiên bản đặc thù cho các hệ thống điều khiển yêu cầu điện áp thấp để tăng độ an toàn hoặc tương thích với bộ biến áp điều khiển riêng của máy.
2. Tôi có thể dùng MC-32a cho động cơ 15kW không?
Có, sản phẩm này được thiết kế định mức cho công suất lên đến 15kW tại điện áp 380VAC.
3. Tiếp điểm 2NO+2NC có ý nghĩa gì?
Nghĩa là có 2 tiếp điểm Thường Mở (NO) và 2 tiếp điểm Thường Đóng (NC) dùng cho mạch điều khiển, không dùng cho mạch động lực.
4. Sản phẩm này có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của LS Electric và hỗ trợ kỹ thuật từ AUT VN.
5. Cách phân biệt hàng LS chính hãng?
Hàng chính hãng có tem mác rõ ràng, đầy đủ chứng chỉ CO/CQ và được phân phối qua các đại lý uy tín như AUT VN.
6. Tôi muốn lắp thêm rơ le nhiệt thì dùng loại nào?
Bạn nên sử dụng dòng MT-32/3H với dải cài đặt dòng phù hợp với công suất động cơ của bạn.
7. MC-32a có thể lắp trên thanh ray không?
Có, sản phẩm hỗ trợ lắp đặt linh hoạt trên thanh ray tiêu chuẩn hoặc bắt vít.
8. Nếu cấp nhầm nguồn 220VAC vào cuộn hút 36VAC thì sao?
Cuộn hút sẽ bị cháy ngay lập tức. Vui lòng kiểm tra kỹ điện áp nguồn điều khiển trước khi cấp điện.
9. Tuổi thọ của contactor LS MC-32a là bao lâu?
Tuổi thọ phụ thuộc vào tần suất đóng ngắt và tải, nhưng dòng MC series nổi tiếng với độ bền cơ học hàng triệu lần vận hành.
10. AUT VN có xuất hóa đơn VAT không?
Có, AUT VN cung cấp đầy đủ hóa đơn VAT và chứng từ CO/CQ cho mọi đơn hàng.
Nguồn tham khảo thông số: LS Electric Official Website
