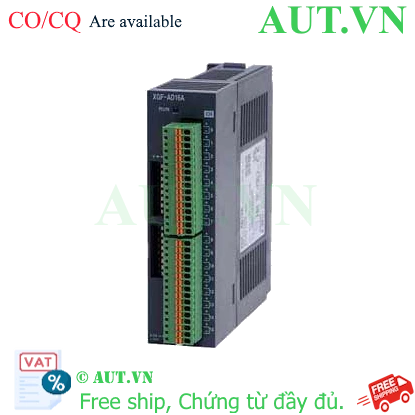

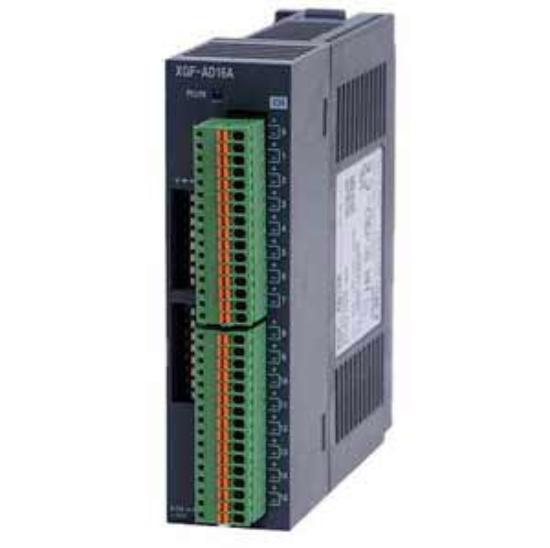

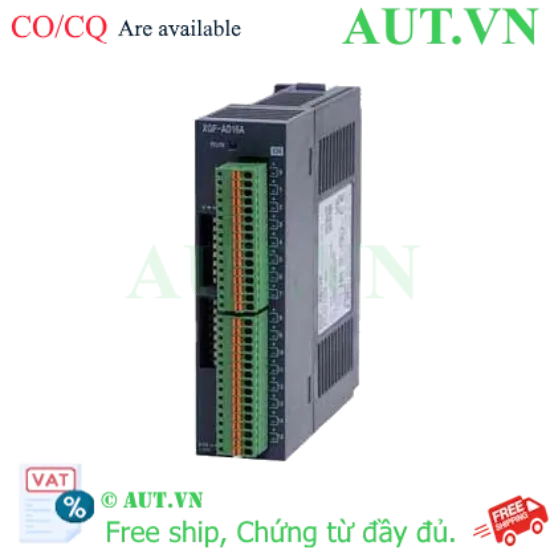

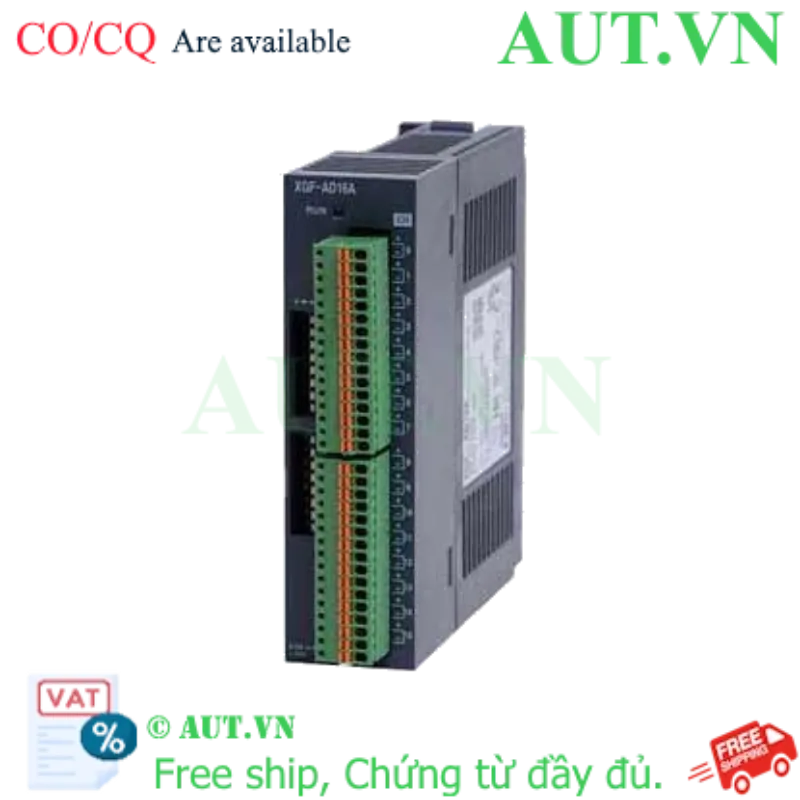

Mô đun Analog LS XGF-AD16A | 16 Kênh, Độ Phân Giải 1/16.000, Chuẩn XGT - AUT VN

Mật độ kênh cực cao: Tích hợp 16 kênh ngõ vào Analog (V/I) giúp tiết kiệm diện tích tủ điện và tối ưu hóa số lượng slot Base PLC.
Độ chính xác vượt trội: Độ phân giải siêu cao 1/16.000, đảm bảo thu thập tín hiệu cực kỳ trung thực và chi tiết.
Tín hiệu linh hoạt: Hỗ trợ đa dạng dải điện áp (-10V đến +10V) và dòng điện (4-20mA, 0-20mA) tiêu chuẩn công nghiệp.
Kết nối ổn định: Sử dụng cổng MIL 40 chân chống nhiễu EMI, vận hành bền bỉ trong môi trường nhà máy khắc nghiệt.
Cam kết chính hãng: Sản phẩm LS Electric (Hàn Quốc), đầy đủ CO/CQ, bảo hành 12 tháng tại AUT VN.

nhà chế tạo: LS ELECTRIC

SKU: XGF-AD16A

Tải xuống mẫu

Giá cũ: 18.292.800 ₫

Giá bán: 14.634.240 ₫

Giới thiệu Mô đun Analog LS XGF-AD16A cho PLC XGT

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc thu thập dữ liệu chính xác từ các cảm biến là yếu tố then chốt để kiểm soát quy trình vận hành. Mô đun Analog LS XGF-AD16A là giải pháp thu thập dữ liệu mật độ cao cao cấp, được thiết kế chuyên biệt để hoạt động hoàn hảo với dòng PLC XGT của LS Electric. Với khả năng xử lý tới 16 kênh trên một mô đun duy nhất, XGF-AD16A giúp các kỹ sư tối ưu hóa không gian lắp đặt, giảm chi phí phần cứng và nâng cao hiệu suất quản lý tín hiệu trong tủ điện công nghiệp.

Điểm nổi bật của XGF-AD16A

Tối ưu hóa không gian lắp đặt: Thay vì sử dụng nhiều mô đun nhỏ, XGF-AD16A cung cấp 16 kênh trên một module, cực kỳ lý tưởng cho các hệ thống giám sát quy mô lớn.
Độ phân giải siêu chính xác: Với độ phân giải lên đến 1/16.000, thiết bị loại bỏ tối đa sai số, cung cấp dữ liệu số hóa chi tiết, phục vụ hoàn hảo cho các bài toán điều khiển PID khắt khe.
Khả năng tương thích đa dạng: Tích hợp linh hoạt khả năng xử lý cả tín hiệu Điện áp (Voltage) và Dòng điện (Current), dễ dàng thích ứng với mọi loại cảm biến áp suất, lưu lượng, nhiệt độ hiện nay.
Độ bền chuẩn công nghiệp: Sử dụng đầu nối MIL 40 pin tiêu chuẩn, đảm bảo truyền tải tín hiệu ổn định, chống rung lắc và giảm thiểu nhiễu điện từ (EMI) hiệu quả.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	XGF-AD16A
Hãng sản xuất	LS Electric (Hàn Quốc)
Số ngõ vào tương tự	16 Kênh
Độ phân giải (Resolution)	1/16.000
Phương pháp đấu nối	Đầu nối MIL 40 chân
Dải tín hiệu điện áp	-10 đến +10V, 0-10V, 0-5V, 1-5V
Dải tín hiệu dòng điện	4-20mA, 0-20mA
Độ ẩm môi trường	5...95%
Khối lượng tương đối	115g

Nguồn tham khảo: LS Electric Official

Lợi ích khi sử dụng XGF-AD16A

Giảm chi phí đầu tư: Tích hợp nhiều kênh trên một module giúp giảm số lượng module cần mua và giảm số lượng slot Base PLC cần dùng.
Nâng cao độ chính xác: Độ phân giải cao giúp hệ thống phản ứng nhạy bén hơn với những thay đổi nhỏ nhất của tín hiệu đầu vào.
Vận hành tin cậy: Thiết kế chống nhiễu và chuẩn kết nối MIL giúp hệ thống hoạt động ổn định trong môi trường công nghiệp có nhiều nhiễu điện từ.
Dễ dàng bảo trì: Cấu trúc module hóa giúp việc thay thế và nâng cấp hệ thống trở nên nhanh chóng, không làm gián đoạn sản xuất lâu.

Hướng dẫn sử dụng (How to)

Bước 1: Kiểm tra phần cứng: Đảm bảo nguồn điện cho PLC XGT đã được tắt trước khi lắp đặt.
Bước 2: Lắp đặt module: Gắn mô đun XGF-AD16A vào slot trống trên Base PLC theo đúng chiều hướng dẫn.
Bước 3: Đấu nối tín hiệu: Sử dụng cáp kết nối MIL 40 chân để nối các cảm biến Analog (áp suất, nhiệt độ, lưu lượng) vào mô đun theo sơ đồ chân của hãng.
Bước 4: Cấu hình phần mềm: Sử dụng phần mềm XG5000 để khai báo mô đun, thiết lập dải tín hiệu (Voltage hoặc Current) và độ phân giải cho từng kênh.
Bước 5: Kiểm tra và vận hành: Cấp nguồn, theo dõi giá trị số hóa (Digital value) trên phần mềm để hiệu chỉnh (Calibration) trước khi chạy chính thức.

Sản phẩm sử dụng chung với sản phẩm nào

Mô đun XGF-AD16A thường được kết hợp trong hệ thống điều khiển cùng với:

CPU PLC XGT Series của LS Electric.
Các module ngõ ra Analog (XGF-DA) để tạo vòng điều khiển kín (Closed-loop).
Các dòng PLC tương đương cho các dự án thay thế/nâng cấp như: CP1L-EM40DR-D, CP1L-EM30DR-D (Omron), FL1E-H12SND (IDEC), 6ES7211-1AE40-0XB0, 6ES7212-1AE40-0XB0 (Siemens), FX3G-14MR/ES, FX3S-14MR/ES, FX3S-10MR/ES (Mitsubishi).

Ứng dụng thực tế (Application)

Hệ thống xử lý nước thải: Giám sát nồng độ pH, mức nước, lưu lượng nước thông qua nhiều cảm biến Analog cùng lúc.
Điều khiển HVAC: Thu thập dữ liệu nhiệt độ, độ ẩm từ nhiều phòng khác nhau trong tòa nhà.
Nhà máy sản xuất thực phẩm: Theo dõi áp suất và nhiệt độ trong các bồn chứa, đường ống dẫn.
Hệ thống quản lý năng lượng: Thu thập dữ liệu từ các đồng hồ đo điện năng analog.

FAQ - Câu hỏi thường gặp

1. XGF-AD16A có thể dùng cho tất cả các dòng PLC LS không?
Trả lời: Sản phẩm này được thiết kế chuyên biệt cho dòng PLC XGT. Vui lòng liên hệ AUT VN để kiểm tra tính tương thích với model CPU cụ thể của bạn.

2. Độ phân giải 1/16.000 có ý nghĩa gì?
Trả lời: Điều này có nghĩa là dải tín hiệu đầu vào được chia thành 16.000 mức giá trị số, giúp thu thập dữ liệu cực kỳ chi tiết và chính xác.

3. Tôi có thể dùng đồng thời cả điện áp và dòng điện trên cùng một mô đun không?
Trả lời: Có, bạn có thể cấu hình dải tín hiệu cho từng kênh thông qua phần mềm XG5000.

4. Cổng MIL 40 chân có ưu điểm gì so với đấu dây vít thông thường?
Trả lời: Cổng MIL giúp kết nối nhanh, giảm sai sót khi đấu nối và có khả năng chống nhiễu EMI tốt hơn, phù hợp môi trường công nghiệp.

5. Sản phẩm XGF-AD16A có sẵn hàng tại AUT VN không?
Trả lời: AUT VN thường xuyên lưu kho sản phẩm này. Vui lòng liên hệ hotline để cập nhật tình trạng tồn kho thực tế.

6. Thời gian bảo hành của mô đun là bao lâu?
Trả lời: Sản phẩm được bảo hành chính hãng 12 tháng tại AUT VN.

7. Làm sao để chống nhiễu tốt nhất cho tín hiệu Analog?
Trả lời: Bạn nên sử dụng cáp xoắn đôi có bọc kim (shielded twisted pair) và nối đất đúng kỹ thuật.

8. XGF-AD16A có hỗ trợ chuẩn 4-20mA không?
Trả lời: Có, mô đun hỗ trợ đầy đủ các chuẩn dòng điện 4-20mA và 0-20mA.

9. Nếu tôi cần nhiều hơn 16 kênh Analog thì sao?
Trả lời: Bạn có thể lắp thêm các mô đun XGF-AD16A khác vào các slot còn trống của Base PLC.

10. AUT VN có cung cấp đầy đủ chứng từ CO/CQ không?
Trả lời: Có, tất cả sản phẩm LS Electric phân phối bởi AUT VN đều có đầy đủ CO/CQ chứng minh nguồn gốc và chất lượng.
