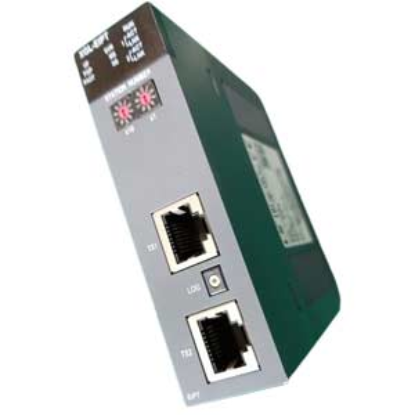

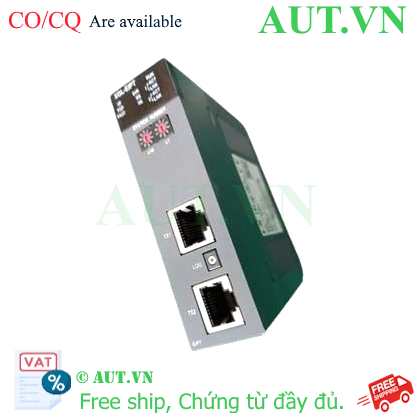

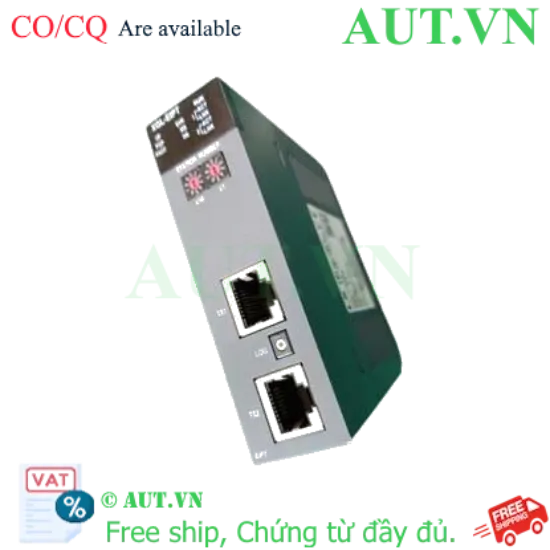

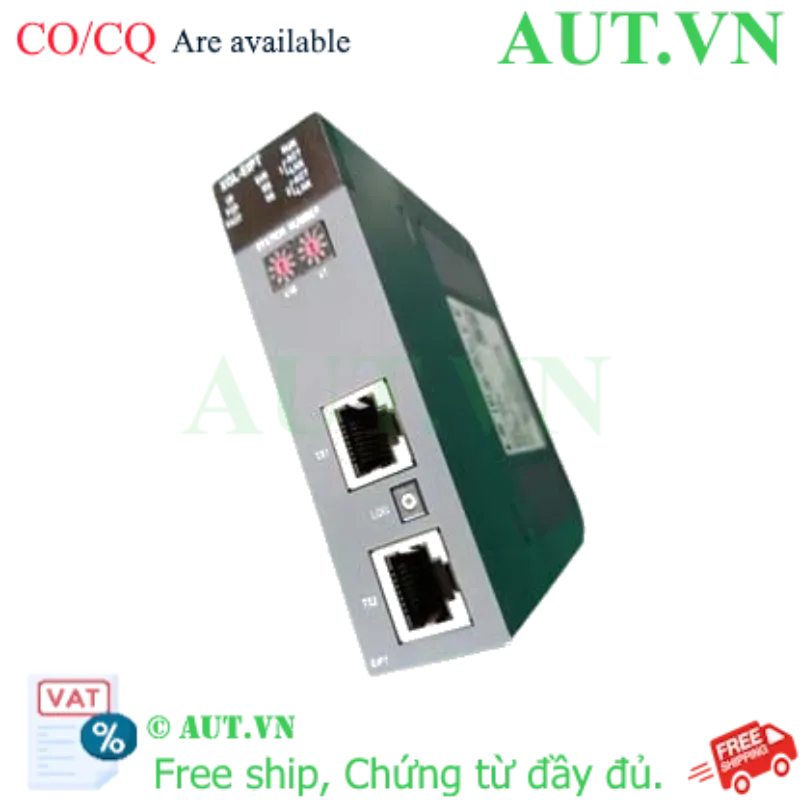

Module Ethernet LS XGL-EIPT | Chuẩn EtherNet/IP, 2 Cổng RJ45, Tương Thích PLC XGT | AUT VN

Chuẩn truyền thông: Hỗ trợ mạnh mẽ EtherNet/IP, TCP/IP, UDP/IP cho kết nối công nghiệp 4.0.
Kết nối linh hoạt: Trang bị 2 cổng RJ45 (100Mbps) hỗ trợ cấu hình Daisy-chain, tối ưu hóa chi phí cáp.
Tương thích tuyệt đối: Thiết kế chuyên dụng cho các dòng PLC LS XGT (XGK, XGI, XGR).
Vận hành bền bỉ: Sản phẩm chính hãng LS Electric, hoạt động ổn định 24/7 trong môi trường khắc nghiệt.

nhà chế tạo: LS ELECTRIC

SKU: XGL-EIPT

Tải xuống mẫu

Giá cũ: 14.208.000 ₫

Giá bán: 11.366.400 ₫

Số lượng:

Giới thiệu Module Truyền Thông Ethernet LS XGL-EIPT

Trong kỷ nguyên Công nghiệp 4.0, việc kết nối dữ liệu thời gian thực là yếu tố sống còn của mọi nhà máy thông minh. Module Ethernet LS XGL-EIPT được phát triển bởi LS Electric như một giải pháp truyền thông tối ưu, cho phép PLC LS dòng XGT giao tiếp mạnh mẽ và linh hoạt với các thiết bị ngoại vi thông qua chuẩn EtherNet/IP. Đây không chỉ đơn thuần là một thiết bị kết nối, mà là "trái tim" giúp đồng bộ hóa toàn bộ hệ thống điều khiển, từ cấp cảm biến hiện trường lên đến cấp quản lý SCADA, MES và ERP.

Điểm nổi bật của Module LS XGL-EIPT

Kiến trúc kết nối hiện đại: Trang bị 2 cổng RJ45 cho phép thiết lập mạng theo dạng vòng (Daisy-chain) hoặc hình sao, giúp giảm thiểu đáng kể chi phí cáp mạng và tăng tính dự phòng cho hệ thống truyền thông.
Tốc độ xử lý thời gian thực: Với băng thông 100Mbps (Auto-negotiation), XGL-EIPT đảm bảo dữ liệu được truyền tải mượt mà, loại bỏ hiện tượng trễ (lag), đáp ứng khắt khe các tác vụ điều khiển thời gian thực.
Đa giao thức, dễ tích hợp: Ngoài EtherNet/IP, module còn tương thích hoàn hảo với TCP/IP, UDP/IP và ICMP/IP, giúp việc tích hợp với các thiết bị từ nhiều hãng khác nhau trở nên đơn giản hơn bao giờ hết.
Triển khai siêu tốc: Thiết kế dạng module cắm (Plug-and-Play) đặc trưng của dòng XGT, giúp kỹ sư rút ngắn thời gian lắp đặt, cấu hình và bảo trì hệ thống.

Bảng thông số kỹ thuật chi tiết

Đặc tính kỹ thuật	Thông số chi tiết
Mã sản phẩm (Model)	XGL-EIPT
Thương hiệu	LS Electric (Hàn Quốc)
Chuẩn truyền thông	EtherNet/IP, TCP/IP, UDP/IP, ICMP/IP
Cổng kết nối	2 x RJ45 (10/100 Mbps)
Tương thích PLC	LS XGT Series (XGK, XGI, XGR)
Nguồn cấp	5VDC (Cấp trực tiếp từ Base Unit)
Kích thước	27 x 98 x 90 (mm)
Nhiệt độ vận hành	0°C đến 55°C

Nguồn tham khảo: LS Electric Official Website

Lợi ích khi sử dụng XGL-EIPT cho hệ thống của bạn

Khi lựa chọn nâng cấp Module Ethernet XGL-EIPT, doanh nghiệp sẽ đạt được những giá trị thực tế sau:

Tối ưu hóa quản trị: Giám sát, điều khiển và thu thập dữ liệu toàn bộ máy móc từ xa thông qua một địa chỉ IP duy nhất.
Giảm thiểu thời gian dừng máy (Downtime): Hệ thống đèn LED trạng thái trực quan giúp kỹ thuật viên phát hiện lỗi truyền thông tức thì và xử lý nhanh chóng.
Khả năng mở rộng linh hoạt: Dễ dàng tích hợp thêm HMI, biến tần, Servo hoặc Robot vào mạng lưới mà không cần thay đổi cấu trúc phần cứng phức tạp.
Chuẩn hóa toàn cầu: Việc tuân thủ chuẩn EtherNet/IP giúp hệ thống của bạn dễ dàng kết nối với các tiêu chuẩn quốc tế, thuận tiện cho việc bảo trì và nâng cấp trong tương lai.

Hướng dẫn lắp đặt và cấu hình chi tiết (How-to)

Để vận hành Module XGL-EIPT một cách chính xác và an toàn, quý khách vui lòng thực hiện theo 5 bước sau:

Lắp đặt vật lý: Ngắt nguồn điện PLC. Cắm module XGL-EIPT vào khe cắm chuyên dụng trên Base Unit của PLC XGT. Siết chặt vít cố định để đảm bảo tiếp xúc tốt.
Kết nối hạ tầng mạng: Sử dụng cáp mạng chuẩn Cat5e hoặc Cat6 (ưu tiên cáp chống nhiễu STP) kết nối từ cổng RJ45 của module tới Industrial Switch hoặc thiết bị điều khiển trung tâm.
Cấu hình phần mềm: Khởi động phần mềm XG5000. Truy cập menu Network Configuration để thiết lập các thông số: địa chỉ IP, Subnet Mask và Default Gateway.
Thiết lập giao thức: Cấu hình các tham số cho EtherNet/IP (chọn chế độ Scanner hoặc Adapter) tùy theo vai trò của PLC trong mạng.
Kiểm tra vận hành: Nạp cấu hình xuống PLC, cấp nguồn và quan sát đèn Link/Act. Nếu đèn nháy xanh ổn định, kết nối đã thành công.

Sản phẩm sử dụng chung và tương thích

Để tối ưu hiệu suất truyền thông, XGL-EIPT nên được phối hợp cùng các thiết bị sau:

PLC LS XGT Series: Các CPU XGK, XGI, XGR làm bộ điều khiển trung tâm.
Màn hình HMI LS Electric: Hiển thị dữ liệu trực quan và điều khiển thông qua giao tiếp Ethernet tốc độ cao.
Industrial Ethernet Switch: Đảm bảo đường truyền ổn định, chống nhiễu điện từ trong môi trường nhà xưởng.
Cáp mạng chống nhiễu (STP): Ngăn chặn nhiễu từ biến tần và động cơ công suất lớn.

Ứng dụng thực tế của Module XGL-EIPT

Hệ thống đóng gói tự động: Kết nối đa điểm giữa các PLC điều khiển băng tải, máy chiết rót và máy đóng màng co.
Nhà máy sản xuất điện tử: Tích hợp dữ liệu từ PLC lên hệ thống SCADA để theo dõi chỉ số OEE (Hiệu suất thiết bị tổng thể).
Hệ thống xử lý nước thải/nước sạch: Kết nối các trạm điều khiển phân tán (Remote I/O) về trung tâm điều hành tập trung.
Kho vận thông minh (Smart Warehouse): Điều phối hoạt động của các Robot AGV/AMR thông qua chuẩn EtherNet/IP thời gian thực.

FAQ - Câu hỏi thường gặp về LS XGL-EIPT

1. Module XGL-EIPT có thể kết nối với PLC hãng khác không?
Hoàn toàn có thể. Nhờ sử dụng chuẩn chung EtherNet/IP và TCP/IP, XGL-EIPT có thể giao tiếp với PLC Rockwell (Allen-Bradley), Siemens, Omron hoặc Keyence nếu được cấu hình đúng giao thức.

2. Tôi có thể gán nhiều địa chỉ IP cho một module XGL-EIPT không?
Không, mỗi module XGL-EIPT được định danh bằng một địa chỉ IP duy nhất trong phân đoạn mạng để đảm bảo tính chính xác khi truyền nhận dữ liệu.

3. Hai cổng RJ45 trên module có chức năng khác nhau không?
Hai cổng này có chức năng tương đương. Mục đích của việc có 2 cổng là để hỗ trợ kết nối nối tiếp (Daisy-chain), giúp bạn không cần dùng Switch cho mỗi PLC, tiết kiệm dây dẫn.

4. Module này có hỗ trợ giao thức Modbus TCP không?
XGL-EIPT tập trung tối ưu cho EtherNet/IP. Nếu bạn cần Modbus TCP chuyên sâu, hãy tham khảo module XGL-EFMT hoặc kiểm tra phiên bản Firmware mới nhất của hãng.

5. Làm sao để nhận biết module đang gặp lỗi truyền thông?
Hãy quan sát đèn LED trạng thái. Nếu đèn Error sáng đỏ, điều này báo hiệu lỗi cấu hình IP, xung đột IP hoặc đứt cáp kết nối.

6. XGL-EIPT có cần nguồn 24VDC ngoài không?
Không cần. Module lấy nguồn 5VDC trực tiếp từ Base Unit của PLC XGT, giúp đơn giản hóa việc đấu nối điện.

7. Có thể cấu hình địa chỉ IP qua Web Server tích hợp không?
Phương pháp chuẩn xác và đầy đủ nhất hiện nay là cấu hình thông qua phần mềm XG5000 để đảm bảo đồng bộ với chương trình PLC.

8. Sản phẩm mua tại AUT VN có cam kết chính hãng không?
Có. AUT VN cam kết cung cấp hàng chính hãng LS Electric 100%, đầy đủ chứng chỉ CO/CQ và bảo hành chính hãng theo tiêu chuẩn nhà sản xuất.

9. Tốc độ 100Mbps có thực sự cần thiết cho PLC?
Rất cần thiết. Khi hệ thống có hàng ngàn Tag dữ liệu truyền lên SCADA hoặc kết nối nhiều thiết bị, tốc độ 100Mbps giúp giảm thời gian quét, tránh hiện tượng treo dữ liệu.

10. Module này có lắp được cho dòng PLC XGB không?
Không. XGL-EIPT được thiết kế riêng cho khung rack của dòng XGT. Đối với dòng XGB, quý khách vui lòng chọn các module truyền thông tương ứng của series XGB.
