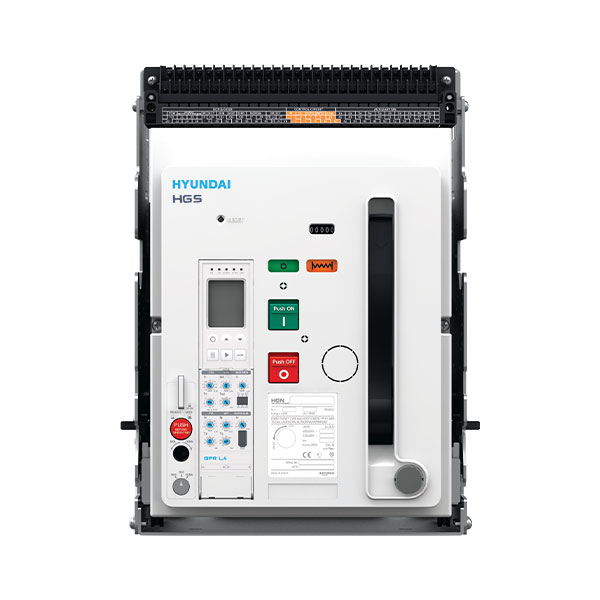

Máy Cắt Không Khí ACB Hyundai HGS16A3BM0C0S051L 1600A 65kA 3P - Loại Kéo Draw-out Chính Hãng

Thương hiệu: Hyundai (Hàn Quốc) - Tiêu chuẩn KS
Thông số chính: 1600A | 65kA | 3 Pole
Kiểu lắp đặt: Draw-out (Loại kéo) giúp bảo trì nhanh, giảm downtime
Ứng dụng: Tủ điện MSB công suất lớn, nhà máy, tòa nhà
Cam kết: Đầy đủ CO/CQ, bảo hành 12 tháng tại AUT VN

SKU: HGS16A3BM0C0S051L

56.000.000 ₫

Giới thiệu về ACB Hyundai HGS16A3BM0C0S051L

Trong các hệ thống phân phối điện hạ thế công nghiệp, ACB Hyundai HGS16A3BM0C0S051L đóng vai trò là "trái tim" bảo vệ, đảm bảo an toàn tuyệt đối cho toàn bộ thiết bị phía sau. Đây là dòng máy cắt không khí (Air Circuit Breaker) cao cấp thuộc series HG, được thiết kế để ngắt mạch tự động khi xảy ra sự cố quá tải hoặc ngắn mạch, ngăn ngừa rủi ro cháy nổ cho hệ thống điện.

Với thiết kế loại kéo (Draw-out), sản phẩm cho phép kỹ thuật viên dễ dàng tháo rời thiết bị ra khỏi khung cố định để kiểm tra hoặc thay thế mà không cần tháo dây dẫn, giúp tối ưu hóa thời gian bảo trì và vận hành.

Điểm nổi bật của Máy cắt không khí Hyundai 1600A

Khả năng cắt cực lớn: Với dòng ngắn mạch định mức 65kA, sản phẩm bảo vệ hệ thống an toàn trước những sự cố điện nghiêm trọng nhất.
Thiết kế Draw-out linh hoạt: Tối ưu hóa công tác bảo trì, giảm thiểu thời gian ngừng hoạt động (downtime) của nhà máy.
Độ bền vượt trội: Sản xuất theo tiêu chuẩn KS (Hàn Quốc), khung 1600AF vững chắc, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
Khả năng tùy biến cao: Hỗ trợ lắp đặt đa dạng các loại cuộn đóng, cuộn cắt và rơ le bảo vệ tùy theo nhu cầu thực tế.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Mã sản phẩm (SKU)	HGS16A3BM0C0S051L
Hãng sản xuất	Hyundai
Dòng sản phẩm	HG series
Cỡ khung (Frame size)	1600AF
Dòng định mức (In)	1600A
Số cực (Pole)	3P
Dòng ngắn mạch định mức (Icu)	65kA tại 380VAC / 415VAC
Phương pháp lắp đặt	Kéo ra theo chiều ngang (Draw-out)
Kích thước (RxCxS)	328mm x 460mm x 368.4mm
Khối lượng tương đối	63kg
Tiêu chuẩn	KS
Phụ kiện tùy chọn	Cuộn đóng (HGNS C), Cuộn cắt (HGNS S), Rơ le bảo vệ (HGNSOCR-LA), Sạc động cơ (HGNS M)...

Nguồn tham khảo: Hyundai Electric Official

Lợi ích khi sử dụng ACB Hyundai HGS16A3BM0C0S051L

An toàn tuyệt đối: Bảo vệ hệ thống điện khỏi các sự cố ngắn mạch cực lớn, giảm thiểu rủi ro hư hỏng thiết bị đắt tiền.
Vận hành liên tục: Nhờ thiết kế loại kéo, việc bảo trì định kỳ trở nên nhanh chóng, không làm gián đoạn sản xuất quá lâu.
Tiết kiệm chi phí: Độ bền cao, ít hỏng vặt, giảm chi phí thay thế và sửa chữa trong dài hạn.
Tin cậy từ thương hiệu: Hyundai là hãng sản xuất hàng đầu thế giới về thiết bị điện, đảm bảo chất lượng đồng nhất.

Hướng dẫn lắp đặt và vận hành (How-to)

Kiểm tra trước khi lắp: Đối chiếu mã SKU HGS16A3BM0C0S051L và thông số 1600A với bản vẽ kỹ thuật của tủ điện.
Lắp đặt khung cố định: Gắn khung cố định (Cradle) vào tủ điện theo đúng kích thước 328x460x368.4mm.
Đưa ACB vào vị trí: Đẩy nhẹ nhàng máy cắt vào khung cố định theo chiều ngang cho đến khi khớp hoàn toàn.
Kết nối phụ kiện: Lắp đặt các cuộn đóng/cắt hoặc rơ le bảo vệ (nếu có mua kèm) theo sơ đồ đấu nối của hãng.
Vận hành: Sử dụng tay quay hoặc nút nhấn để đóng/cắt mạch. Kiểm tra trạng thái ON/OFF trên mặt thiết bị.

Sản phẩm liên quan và tương thích

Để tối ưu hóa hệ thống, bạn có thể tham khảo các dòng ACB Hyundai và LS tương đương sau:

ACB LS AN-16D3-16H AH6: 1600A, 3P, 65kA - Mạch AH6 Thông Minh.
ACB Hyundai HGS16A4BM0C0S051L: Phiên bản 4 Pole (4P) cho hệ thống cần ngắt cả dây trung tính.
ACB Hyundai HGS16A3HM0C0S051L: Phiên bản Lắp Cố Định (Fixed) cho các ứng dụng không yêu cầu tháo rời nhanh.
ACB Hyundai HGS12A3BM0C0S051K: Dòng 1250A cho công suất thấp hơn một chút.

Ứng dụng thực tế của sản phẩm

Máy cắt không khí Hyundai 1600A được ứng dụng rộng rãi trong:

Tủ điện tổng MSB: Làm thiết bị đóng cắt chính cho toàn bộ tòa nhà hoặc nhà xưởng.
Hệ thống điện nhà máy: Bảo vệ các động cơ công suất lớn và dây chuyền sản xuất.
Trung tâm dữ liệu (Data Center): Đảm bảo nguồn điện ổn định và an toàn cho hệ thống server.
Khu công nghiệp: Sử dụng trong các trạm phân phối điện hạ thế.

Câu hỏi thường gặp (FAQ)

1. ACB loại kéo (Draw-out) khác gì loại cố định (Fixed)?
Loại kéo cho phép rút máy cắt ra khỏi tủ mà không cần tháo dây điện, giúp bảo trì cực nhanh. Loại cố định thì phải tháo dây mới lấy được máy ra.

2. Thông số 65kA có ý nghĩa gì?
Đây là khả năng cắt dòng ngắn mạch định mức. 65kA nghĩa là thiết bị có thể ngắt an toàn khi xảy ra sự cố ngắn mạch lên tới 65.000 Ampe mà không bị hư hỏng nặng.

3. Sản phẩm này có bao gồm rơ le bảo vệ không?
Theo dữ liệu, các rơ le bảo vệ quá dòng (HGNSOCR-LA) là phụ kiện bán riêng. Vui lòng liên hệ AUT VN để được tư vấn chọn rơ le phù hợp.

4. Tôi có thể lắp ACB Hyundai này vào tủ điện của hãng khác không?
Có, miễn là kích thước khung và thông số kỹ thuật tương thích. Tuy nhiên, bạn cần kiểm tra kỹ kích thước 328x460x368.4mm.

5. Thời gian bảo hành tại AUT VN là bao lâu?
Sản phẩm được bảo hành chính hãng 12 tháng tại AUT VN.

6. Làm sao để phân biệt hàng chính hãng Hyundai?
Hàng chính hãng tại AUT VN luôn đi kèm đầy đủ chứng chỉ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng).

7. Cuộn đóng và cuộn cắt có bắt buộc phải mua không?
Tùy vào yêu cầu vận hành. Nếu bạn muốn điều khiển đóng/cắt từ xa hoặc ngắt mạch tự động từ rơ le, bạn cần mua thêm các cuộn này.

8. Trọng lượng 63kg có quá nặng cho lắp đặt không?
Đây là trọng lượng tiêu chuẩn cho dòng ACB 1600A. Khi lắp đặt cần có thiết bị nâng hoặc 2 người hỗ trợ để đảm bảo an toàn.

9. Tiêu chuẩn KS là tiêu chuẩn gì?
KS (Korean Industrial Standards) là tiêu chuẩn công nghiệp quốc gia của Hàn Quốc, tương đương với các tiêu chuẩn quốc tế như IEC.

10. Tôi cần tư vấn về phụ kiện sạc động cơ (Motor Operator), tôi phải làm sao?
Hãy liên hệ trực tiếp với đội ngũ kỹ thuật của AUT VN để chọn mã sạc động cơ (HGNS M) phù hợp với điện áp hệ thống của bạn.
