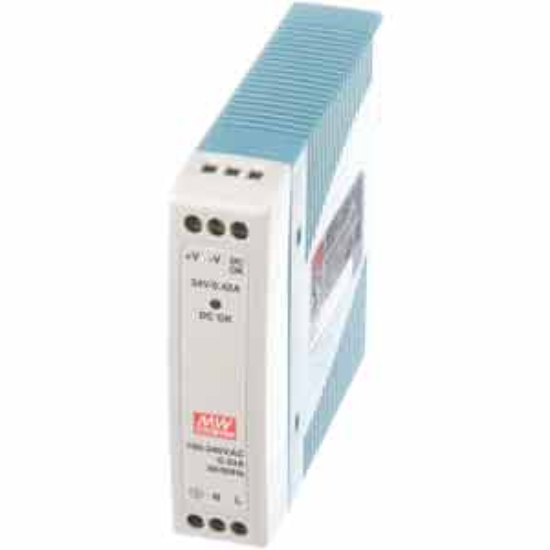

Trong thiết kế tủ điện công nghiệp hiện đại, diện tích lắp đặt luôn là một thách thức lớn đối với các kỹ sư. Bộ nguồn Mean Well MDR-10-24 chính là giải pháp tối ưu, kết hợp giữa hiệu suất mạnh mẽ và kích thước siêu nhỏ gọn. Đây là dòng bộ nguồn xung (Switching Power Supply) cao cấp, cung cấp nguồn điện 24VDC ổn định tuyệt đối, chuyên dụng cho các hệ thống điều khiển, PLC và cảm biến trong môi trường công nghiệp khắt khe.
🌟 Điểm Nổi Bật Của Bộ Nguồn Mean Well MDR-10-24
- Thiết kế Siêu Mỏng (Ultra Slim): Với độ rộng chỉ 22.5mm, MDR-10-24 cho phép lắp đặt nhiều thiết bị sát nhau trên cùng một thanh ray, giúp tối ưu diện tích tủ điện lên đến 40%.
- Vận hành bền bỉ 24/7: Được sản xuất bởi Mean Well - thương hiệu hàng đầu thế giới, thiết bị đảm bảo hoạt động liên tục, giảm thiểu tối đa rủi ro dừng máy (down-time) gây thiệt hại cho sản xuất.
- Tản nhiệt tự nhiên, im lặng tuyệt đối: Không sử dụng quạt làm mát, loại bỏ hoàn toàn tiếng ồn và ngăn chặn bụi bẩn xâm nhập, kéo dài tuổi thọ linh kiện điện tử.
- Hệ thống bảo vệ đa tầng: Tích hợp mạch bảo vệ ngắn mạch và quá tải thông minh, đảm bảo an toàn cho các thiết bị tải đắt tiền như PLC Siemens, Omron hay các Module truyền thông.
🛠 Bảng Thông Số Kỹ Thuật Chi Tiết
| Thông số kỹ thuật |
Chi tiết giá trị |
| Model | MDR-10-24 |
| Điện áp đầu vào (Input Voltage) | 100...240VAC (1 pha) |
| Tần số đầu vào | 50Hz / 60Hz |
| Điện áp đầu ra (Output Voltage) | 24VDC |
| Dòng điện đầu ra (Rated Current) | 0.42A |
| Công suất định mức | 10W |
| Hiệu suất (Efficiency) | 84% |
| Kiểu lắp đặt | Thanh ray DIN (DIN Rail 35mm) |
| Nhiệt độ vận hành | -20...70°C |
| Kích thước (WxHxD) | 22.5mm x 90mm x 100mm |
| Tiêu chuẩn an toàn | EAC, EN, RoHS, UL, CB, CE, UKCA |
Nguồn tham khảo: Mean Well Official Website
💎 Lợi Ích Khi Lựa Chọn MDR-10-24 Tại AUT VN
- Tiết kiệm chi phí vận hành: Độ bền linh kiện cao giúp giảm thiểu tần suất thay thế và chi phí bảo trì định kỳ cho hệ thống.
- Triển khai hệ thống siêu tốc: Thiết kế kẹp ray DIN tiêu chuẩn giúp việc lắp đặt trở nên nhanh chóng, giảm đáng kể giờ công cho kỹ thuật viên.
- Đảm bảo độ chính xác của thiết bị: Cung cấp nguồn DC sạch, nhiễu cực thấp, giúp các cảm biến và bộ điều khiển hoạt động chính xác, không bị sai số.
📖 Hướng Dẫn Lắp Đặt & Sử Dụng (How-to)
- Bước 1: Lắp đặt vật lý. Đặt bộ nguồn MDR-10-24 lên thanh ray DIN 35mm. Ấn nhẹ cho đến khi nghe tiếng "click" và kéo chốt cài phía dưới để cố định thiết bị.
- Bước 2: Kết nối nguồn AC. Đấu nối nguồn điện xoay chiều 100-240V vào các cực L (Line) và N (Neutral) theo đúng sơ đồ in trên thân máy.
- Bước 3: Kết nối tải DC. Đấu nối thiết bị yêu cầu 24VDC vào cực +V và -V. Lưu ý: Nên sử dụng đầu cốt (ferrule) để đảm bảo tiếp xúc điện an toàn và chống rung lắc.
- Bước 4: Kiểm tra vận hành. Kiểm tra lại các điểm bắt vít, cấp nguồn. Khi đèn LED "DC OK" sáng xanh, bộ nguồn đã sẵn sàng cung cấp điện cho tải.
🔗 Sản Phẩm Thường Sử Dụng Chung (isRelatedTo)
Để hệ thống vận hành đồng bộ và an toàn, MDR-10-24 thường được kết hợp với:
- Thanh ray DIN: S82Y-FSC150DIN hoặc S82Y-FSC350DIN.
- Phụ kiện cố định: Miếng chặn cuối (End bracket) để chống xê dịch thiết bị trên ray.
- Thiết bị tải: PLC Siemens Logo, cảm biến quang, cảm biến tiệm cận hoặc Rơ le trung gian 24VDC.
🚀 Ứng Dụng Thực Tế (Application)
- Cấp nguồn cho PLC siêu nhỏ trong các tủ điều khiển máy công nghiệp diện tích hẹp.
- Sử dụng trong hệ thống Smart Home, Hub IoT yêu cầu nguồn 24V ổn định, nhỏ gọn.
- Cấp nguồn cho hệ thống cảm biến, bộ chuyển đổi tín hiệu (Signal Converter) trong nhà máy.
- Ứng dụng trong tủ phân phối điện thông minh và hệ thống chiếu sáng tự động.
❓ Câu Hỏi Thường Gặp (FAQ)
1. Bộ nguồn Mean Well MDR-10-24 tại AUT VN có chính hãng không?
Có, AUT VN cam kết cung cấp hàng chính hãng 100%, đầy đủ giấy tờ CO/CQ từ nhà sản xuất Mean Well.
2. Sản phẩm này có gây tiếng ồn khi hoạt động không?
Không. MDR-10-24 tản nhiệt tự nhiên, không dùng quạt nên vận hành hoàn toàn im lặng.
3. Tôi có thể dùng nguồn này cho PLC Siemens Logo được không?
Hoàn toàn được, miễn là tổng công suất tiêu thụ của PLC và các tải ngoại vi không vượt quá 10W (0.42A).
4. Kích thước 22.5mm là tính theo chiều nào?
Đó là chiều rộng (width) của bộ nguồn, giúp bạn tiết kiệm diện tích lắp ngang trên thanh ray DIN.
5. Nếu xảy ra ngắn mạch ở đầu ra, bộ nguồn có bị hỏng không?
Không. Thiết bị tích hợp mạch bảo vệ ngắn mạch, sẽ tự động ngắt để bảo vệ linh kiện bên trong và thiết bị tải.
6. Điện lưới Việt Nam có phù hợp với dải 100-240VAC của nguồn này không?
Rất phù hợp. Dải điện áp rộng giúp nguồn hoạt động ổn định ngay cả khi điện lưới trồi sụt nhẹ.
7. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Mean Well và hỗ trợ kỹ thuật trực tiếp từ đội ngũ AUT VN.
8. Tôi cần mua thêm phụ kiện gì để lắp đặt MDR-10-24?
Bạn cần chuẩn bị thanh ray DIN 35mm và đầu cốt (ferrule) để đấu nối dây điện chuyên nghiệp, an toàn.
9. Bộ nguồn có chịu được nhiệt độ cao trong tủ điện không?
Có, với dải nhiệt độ làm việc từ -20 đến 70°C, sản phẩm vận hành tốt trong hầu hết môi trường công nghiệp tại Việt Nam.
10. Làm sao để biết bộ nguồn đang hoạt động bình thường?
Bạn chỉ cần quan sát đèn LED "DC OK". Khi đèn sáng xanh, điện áp ra 24V đang ổn định và sẵn sàng cấp cho tải.
11. MDR-10-24 khác gì so với các dòng nguồn to hơn của Mean Well?
Khác biệt lớn nhất là kích thước (Slim) và công suất (10W). Nó dành cho các tải nhỏ, nơi không gian là ưu tiên hàng đầu.
12. Có thể điều chỉnh điện áp đầu ra không?
Dòng MDR-10-24 cung cấp điện áp cố định 24V, không có biến trở điều chỉnh như một số dòng công suất lớn.
