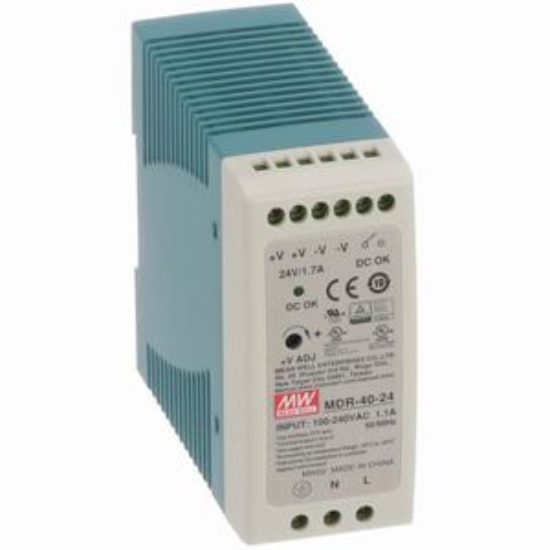

Bộ Nguồn Xung MEAN WELL MDR-40-24 | 24VDC 1.7A, Lắp Ray DIN, Hiệu Suất Cao - AUT VN

Điện áp ra: 24VDC - 1.7A (Công suất 40.8W) ổn định tuyệt đối.
Thiết kế: Lắp đặt chuẩn thanh ray DIN Rail, tối ưu không gian tủ điện.
Hiệu suất: Đạt 88%, giảm nhiệt năng, tiết kiệm điện tiêu thụ.
An toàn: Bảo vệ ngắn mạch, quá áp, quá tải theo tiêu chuẩn quốc tế.
Giám sát: Tích hợp tín hiệu DC OK hỗ trợ quản lý hệ thống từ xa.
Đầu vào: Dải rộng 100-240VAC, tương thích mọi lưới điện công nghiệp.

nhà chế tạo: Meanwell

khả dụng: Trong kho

SKU: MDR-40-24

Tải xuống mẫu

Giá cũ: 544.500 ₫

Giá bán: 435.600 ₫

Số lượng:

Giới thiệu Bộ Nguồn Xung MEAN WELL MDR-40-24 Chính Hãng

Trong các hệ thống tự động hóa công nghiệp, một bộ nguồn ổn định không chỉ đơn thuần là linh kiện cấp điện mà còn là "trái tim" bảo vệ toàn bộ hệ thống điều khiển. Bộ nguồn xung MEAN WELL MDR-40-24 là giải pháp cung cấp nguồn DC 24V tin cậy, được thiết kế chuyên dụng để lắp đặt trên thanh ray DIN. Với khả năng vận hành bền bỉ trong môi trường khắc nghiệt, MDR-40-24 là lựa chọn hàng đầu cho các tủ điện điều khiển, hệ thống PLC, cảm biến và các thiết bị điều khiển thông minh tại Việt Nam.

Điểm nổi bật của MEAN WELL MDR-40-24

Thiết kế Slim tinh gọn: Chiều rộng tối ưu, giúp kỹ sư dễ dàng lắp đặt nhiều thiết bị cạnh nhau trong tủ điện chật hẹp mà vẫn đảm bảo lưu thông khí.
Độ ổn định chuẩn công nghiệp: Thương hiệu MEAN WELL toàn cầu đảm bảo dòng điện đầu ra phẳng, không nhiễu, bảo vệ an toàn tuyệt đối cho các thiết bị nhạy cảm như PLC Siemens, Mitsubishi hay Omron.
Hệ thống bảo vệ đa tầng: Tích hợp sẵn các chế độ bảo vệ chống quá tải (overload), quá áp (over voltage) và ngắn mạch (short circuit), loại bỏ rủi ro cháy nổ thiết bị tải.
Hiệu suất chuyển đổi vượt trội: Với hiệu suất lên đến 88%, sản phẩm hạn chế tối đa việc tỏa nhiệt, giúp kéo dài tuổi thọ của các linh kiện xung quanh.
Tín hiệu giám sát thông minh: Đầu ra tín hiệu DC OK cho phép kết nối với hệ thống cảnh báo trung tâm hoặc đèn báo để theo dõi trạng thái nguồn theo thời gian thực.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	MDR-40-24
Thương hiệu	MEAN WELL
Điện áp đầu vào (Input)	100...240VAC (1 pha)
Tần số đầu vào	50Hz, 60Hz
Điện áp đầu ra (Output)	24VDC (Có thể tinh chỉnh qua biến trở)
Dòng điện đầu ra	1.7A
Công suất định mức	40.8W
Hiệu suất chuyển đổi	88%
Kiểu lắp đặt	Thanh ray DIN (DIN Rail mounting)
Chức năng bảo vệ	Quá tải, Quá áp, Ngắn mạch
Tín hiệu trạng thái	DC OK Signal
Nhiệt độ vận hành	-40 đến 85°C (có giảm tải ở nhiệt độ cao)
Kích thước (RxCxS)	40 x 90 x 100 mm
Tiêu chuẩn đạt được	EN, EAC, CB, CCC, CE, UKCA, UL, TUV

Nguồn tham khảo: meanwell.com

Lợi ích khi sử dụng MEAN WELL MDR-40-24

Tối ưu hóa chi phí vận hành: Độ bền công nghiệp cực cao giúp giảm thiểu thời gian dừng máy (Downtime), tiết kiệm chi phí bảo trì định kỳ.
Rút ngắn thời gian thi công: Thiết kế chuẩn DIN Rail giúp các kỹ sư điện lắp đặt thần tốc, dễ dàng thay thế hoặc nâng cấp mà không cần khoan đục.
An toàn tuyệt đối cho thiết bị đắt tiền: Việc sử dụng nguồn chính hãng Mean Well giúp bảo vệ PLC và các module I/O khỏi các xung điện bất thường.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra nguồn cấp: Đo điện áp AC đầu vào để đảm bảo nằm trong dải cho phép (100-240VAC).
Bước 2: Gắn lên ray DIN: Đẩy bộ nguồn vào thanh ray DIN cho đến khi khớp khóa. Lưu ý để khoảng hở 5-10mm giữa các bộ nguồn để tản nhiệt tốt hơn.
Bước 3: Đấu nối AC: Kết nối dây Pha (L) và Trung tính (N) vào terminal đầu vào theo đúng sơ đồ in trên thân máy.
Bước 4: Đấu nối DC: Kết nối cực Dương (+V) và cực Âm (-V) tới thiết bị tải. Hãy đảm bảo siết chặt vít để tránh hiện tượng move điện.
Bước 5: Vận hành và Kiểm tra: Bật nguồn, quan sát đèn LED trạng thái hoặc đo điện áp ra tại chân DC để xác nhận nguồn hoạt động bình thường.

Sản phẩm sử dụng chung với

Bộ điều khiển PLC: Siemens S7-1200, Mitsubishi FX5U, Omron CP1H, Schneider Modicon...
Thiết bị ngoại vi: Cảm biến tiệm cận, cảm biến quang, relay trung gian 24V, van điện từ (Solenoid valve).
Hệ thống giám sát: Các module I/O mở rộng, bộ chuyển đổi tín hiệu Analog 4-20mA/0-10V.
Sản phẩm cùng dòng/Nâng cấp: MDR-60-24, MDR-100-24.

Ứng dụng thực tế (Application)

Bộ nguồn MDR-40-24 được tin dùng rộng rãi trong các môi trường công nghiệp khắt khe như: Hệ thống tự động hóa nhà máy, tủ điện điều khiển máy CNC, hệ thống Smart Factory (IoT công nghiệp), điều khiển chiếu sáng tòa nhà và các trạm điều khiển phân tán.

Câu hỏi thường gặp (FAQ)

1. Tôi có thể dùng MDR-40-24 cho thiết bị chạy 12V được không?: Tuyệt đối KHÔNG. Đây là bộ nguồn 24VDC. Nếu cấp cho thiết bị 12V sẽ gây cháy hỏng thiết bị ngay lập tức. Vui lòng chọn model MDR-40-12 nếu bạn cần nguồn 12V.
2. Sản phẩm này có hoạt động được trong tủ điện kín và nóng không?: Có, MDR-40-24 chịu được nhiệt độ lên tới 85°C. Tuy nhiên, khi nhiệt độ môi trường tăng cao, bạn cần giảm tải (derating) để đảm bảo tuổi thọ linh kiện.
3. Chức năng "DC OK Signal" thực tế dùng như thế nào?: Đây là một tiếp điểm khô. Bạn có thể nối nó với một relay trung gian để bật đèn báo lỗi trên mặt tủ điện hoặc đưa về một ngõ vào (Input) của PLC để hệ thống tự động ngắt khẩn cấp khi nguồn lỗi.
4. Làm sao để điều chỉnh điện áp ra chính xác 24.2V hoặc 23.8V?: Trên thân máy có một biến trở nhỏ (V ADJ). Bạn dùng tua vít nhỏ xoay nhẹ biến trở này trong khi đo điện áp bằng đồng hồ VOM để đạt được mức điện áp mong muốn.
5. Bộ nguồn này có tự ngắt khi bị chập dây đầu ra không?: Có, sản phẩm tích hợp bảo vệ ngắn mạch. Khi xảy ra chập, nguồn sẽ tự giới hạn dòng điện để bảo vệ chính nó và hệ thống tải, sau đó tự phục hồi khi sự cố được khắc phục.
6. Tại sao tôi nên mua Mean Well MDR-40-24 thay vì các loại nguồn không thương hiệu giá rẻ?: Nguồn giá rẻ thường có độ gợn (ripple) cao và linh kiện kém, dễ gây treo PLC hoặc làm sai lệch tín hiệu cảm biến. Mean Well đảm bảo điện áp sạch, hiệu suất cao và có chứng chỉ an toàn quốc tế (CE, UL).
7. Kích thước 40mm có gây khó khăn khi lắp đặt không?: Ngược lại, chiều rộng 40mm là thiết kế cực kỳ tối ưu cho ray DIN, giúp bạn tiết kiệm không gian đáng kể so với các bộ nguồn dạng khối truyền thống.
8. AUT VN có cung cấp đầy đủ giấy tờ CO/CQ cho dự án không?: Có, AUT VN cam kết cung cấp đầy đủ hóa đơn VAT và chứng từ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng) chính hãng cho mọi đơn hàng dự án.
9. Thời gian bảo hành của sản phẩm là bao lâu?: Sản phẩm được bảo hành chính hãng. Vui lòng liên hệ bộ phận kỹ thuật của AUT VN để nhận chi tiết chính sách bảo hành theo từng lô hàng.
10. Bộ nguồn này có dùng được với điện 110V của máy móc Nhật/Mỹ không?: Có, với dải đầu vào rộng 100-240VAC, bạn có thể sử dụng MDR-40-24 trên toàn thế giới mà không cần gạt switch chuyển nguồn.
