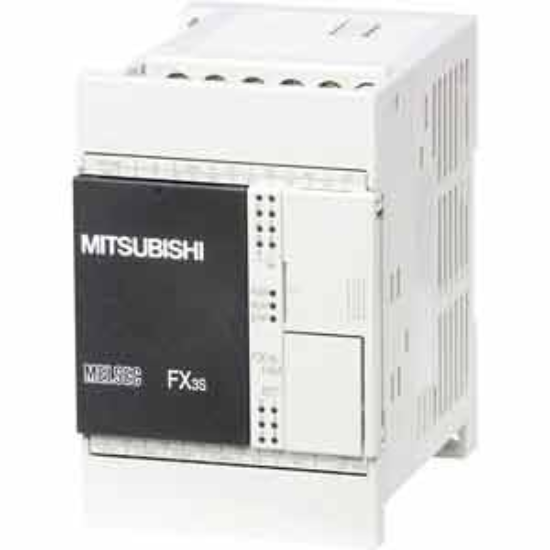

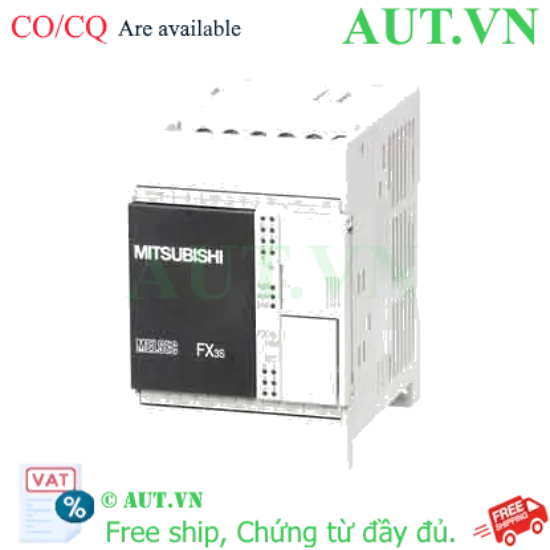

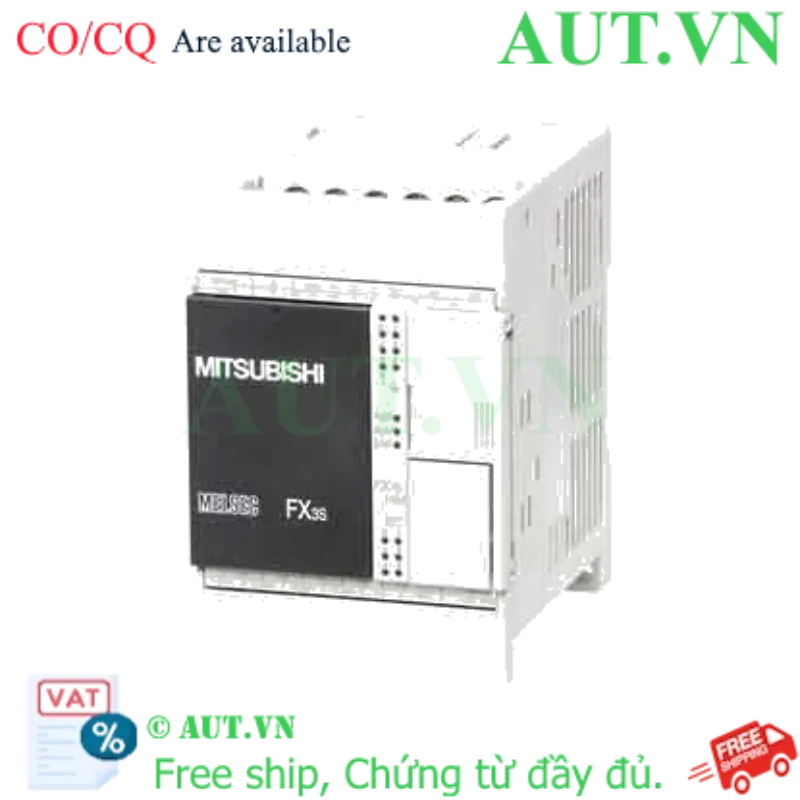

Giới thiệu bộ điều khiển PLC Mitsubishi FX3S-14MR/ES chính hãng
PLC Mitsubishi FX3S-14MR/ES là giải pháp điều khiển logic lập trình (PLC) tối ưu thuộc dòng MELSEC-F danh tiếng của Mitsubishi Electric. Được thiết kế với triết lý nhỏ gọn nhưng mạnh mẽ, sản phẩm này là lựa chọn số 1 cho các hệ thống tự động hóa quy mô nhỏ và vừa. Với khả năng vận hành bền bỉ trong môi trường công nghiệp, FX3S-14MR/ES giúp doanh nghiệp tối ưu hóa quy trình sản xuất với chi phí đầu tư thấp nhất nhưng vẫn đảm bảo hiệu suất cao nhất.
Điểm nổi bật vượt trội của Mitsubishi FX3S-14MR/ES
- Thiết kế siêu Compact: Tiết kiệm tối đa diện tích lắp đặt, cực kỳ phù hợp cho các máy móc tự động hóa có không gian tủ điện hạn chế.
- Ngõ ra Relay đa năng: Khả năng đóng ngắt trực tiếp các tải AC hoặc DC giúp đơn giản hóa việc đấu nối và tăng tính linh hoạt cho hệ thống.
- Độ tin cậy Nhật Bản: Hoạt động ổn định, giảm thiểu tình trạng dừng máy đột ngột (downtime), đảm bảo dây chuyền luôn vận hành liên tục.
- Khả năng mở rộng linh hoạt: Dễ dàng nâng cấp số lượng I/O thông qua các module mở rộng chuyên dụng khi nhu cầu sản xuất tăng lên.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | FX3S-14MR/ES |
| Loại PLC | Compact (Nhỏ gọn) |
| Điện áp nguồn cấp | 100...240VAC |
| Ngõ vào số (Digital Input) | 8 điểm (Sink/Source) |
| Ngõ ra số (Digital Output) | 6 điểm (Kiểu Relay) |
| Dung lượng bộ nhớ | 4K steps |
| Công suất tiêu thụ | 19W |
| Ngôn ngữ lập trình | Ladder, SFC, ST, FBD, IL |
| Bộ đếm tốc độ cao | 5 bộ (60kHz, 10kHz, 5kHz) |
| Đầu ra xung (Pulse Output) | 2 kênh (Tối đa 100kHz) |
| Giao tiếp truyền thông | RS-422, USB |
| Tiêu chuẩn bảo vệ | cUL, UL, CE |
| Nhiệt độ vận hành | 0...55°C |
| Kích thước (WxHxD) | 60mm x 90mm x 75mm |
Nguồn tham khảo: Mitsubishi Electric Official
Lợi ích khi đầu tư PLC Mitsubishi FX3S-14MR/ES tại AUT VN
- Tối ưu hóa chi phí: Giải pháp kinh tế nhất cho các ứng dụng máy móc có logic điều khiển đơn giản nhưng đòi hỏi độ bền cao.
- Vận hành tin cậy: Giảm thiểu tối đa rủi ro lỗi phần cứng, giúp quy trình sản xuất diễn ra xuyên suốt.
- Dễ dàng bảo trì: Hệ thống đèn LED chỉ báo trạng thái I/O trực quan giúp kỹ thuật viên chẩn đoán lỗi cực nhanh.
Hướng dẫn lắp đặt và vận hành (How-to)
- Lắp đặt vật lý: Gắn PLC lên thanh ray DIN hoặc bắt vít cố định vào tấm panel tủ điện để tránh rung lắc.
- Đấu nối nguồn điện: Kết nối nguồn 100-240VAC vào các chân nguồn cấp theo sơ đồ kỹ thuật của Mitsubishi.
- Kết nối tín hiệu: Đấu nối cảm biến/nút nhấn vào ngõ vào (Input) và các thiết bị chấp hành vào ngõ ra (Output).
- Lập trình: Sử dụng phần mềm GX Works2 kết nối qua cổng USB hoặc RS-422 để nạp chương trình.
- Kiểm tra: Kiểm tra các kết nối điện, chuyển sang chế độ RUN để bắt đầu vận hành máy.
Sản phẩm đi kèm và phụ kiện khuyến nghị
Để tối ưu hệ thống, bạn nên sử dụng kết hợp với các thiết bị sau:
- Module Analog: FX3G-1DA-BD hoặc FX3G-2AD-BD để xử lý tín hiệu nhiệt độ, áp suất.

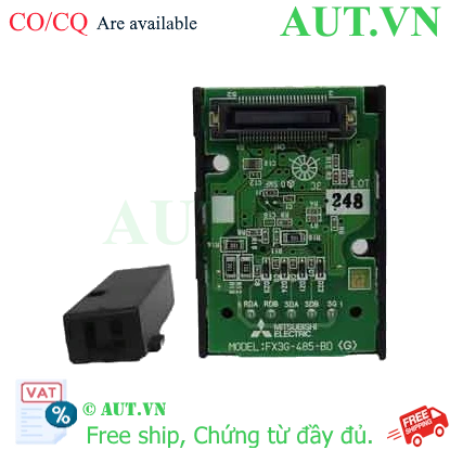

- Module truyền thông: FX3G-485-BD (RS485) để kết nối HMI/SCADA.
- Phần mềm: GX Works2 chuyên dụng cho dòng FX.
Ứng dụng thực tế (Application)
- Điều khiển máy đóng gói, máy dán nhãn tự động.
- Hệ thống băng tải phân loại hàng hóa trong kho vận.
- Điều khiển hệ thống bơm, quạt và van trong xử lý nước.
- Tự động hóa các dòng máy gia công cơ khí nhỏ.
Câu hỏi thường gặp (FAQ)
1. FX3S-14MR/ES khác gì so với dòng FX3G?
FX3S là phiên bản tối ưu về kích thước và số lượng I/O, giúp tiết kiệm chi phí hơn cho các ứng dụng quy mô nhỏ.
2. Ngõ ra Relay có chịu được tải lớn không?
Ngõ ra Relay có thể đóng ngắt tải AC/DC, nhưng để đảm bảo độ bền, AUT VN khuyên dùng thêm relay trung gian khi điều khiển tải công suất lớn.
3. Tôi cần phần mềm gì để lập trình?
Bạn có thể dùng GX Works2 hoặc GX Developer để lập trình dễ dàng nhất.
4. Có thể kết nối với màn hình HMI không?
Có, qua cổng RS-422 hoặc module mở rộng RS485, bạn có thể kết nối với HMI Mitsubishi, Weintek, Delta...
5. Bộ nhớ 4K steps có đủ dùng không?
Với các logic máy đóng gói hoặc máy móc đơn giản, 4K steps là hoàn toàn đáp ứng tốt.
6. Tôi có thể mở rộng thêm ngõ I/O không?
Hoàn toàn được, bạn có thể gắn thêm các module mở rộng dòng FX của Mitsubishi.
7. Nguồn 100-240VAC có ổn định không?
Thiết bị hỗ trợ dải điện áp rộng, tuy nhiên nên dùng qua bộ ổn áp để bảo vệ PLC tốt nhất.
8. AUT VN có hỗ trợ kỹ thuật không?
Có, AUT VN hỗ trợ tư vấn và hướng dẫn cài đặt phần mềm cho khách hàng.
9. Hàng có đầy đủ CO/CQ không?
Chúng tôi cam kết cung cấp đầy đủ CO/CQ và hóa đơn VAT chính hãng.
10. Chế độ bảo hành như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Mitsubishi Electric.
