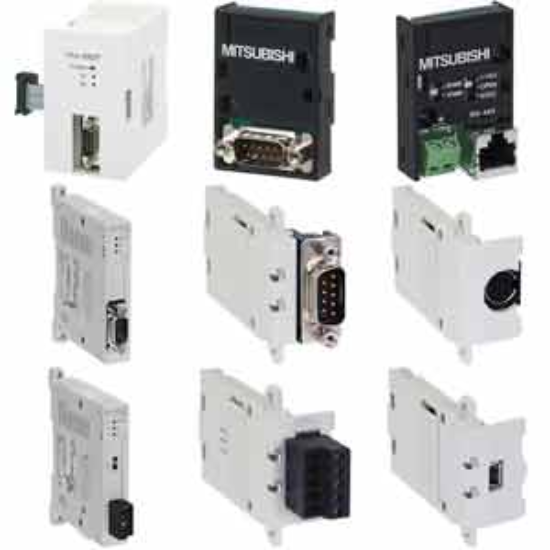

Module Truyền Thông Mitsubishi FX3U-485ADP-MB | RS485 Modbus RTU, 8 Trạm, Dòng FX
- Chuẩn giao tiếp: RS-422/485 (01 kênh)
- Giao thức hỗ trợ: Modbus-RTU/ASCII (Chế độ Master/Slave)
- Khả năng kết nối: Hỗ trợ tối đa 08 trạm thiết bị ngoại vi
- Tốc độ truyền dữ liệu: Lên đến 115,200 bps
- Khoảng cách truyền xa: Hoạt động ổn định lên đến 500m
- Tương thích hoàn hảo: Dòng PLC Mitsubishi FX3G, FX3GC, FX3S, FX3U, FX3UC
Giá cũ:
1.580.550 ₫
1.264.440 ₫
Giới thiệu Module truyền thông Mitsubishi FX3U-485ADP-MB
Bạn đang gặp khó khăn trong việc kết nối PLC Mitsubishi với các thiết bị ngoại vi như biến tần, cảm biến hay đồng hồ đo điện? Module truyền thông Mitsubishi FX3U-485ADP-MB chính là giải pháp tối ưu giúp mở rộng khả năng giao tiếp mạnh mẽ cho dòng PLC MELSEC-F. Với việc tích hợp chuẩn RS-485 và giao thức Modbus RTU phổ biến nhất thế giới, sản phẩm cho phép biến PLC của bạn thành một trung tâm điều khiển thông minh, quản lý mạng lưới thiết bị phân tán một cách chuyên nghiệp và tiết kiệm chi phí nhất.
Tại AUT VN, chúng tôi cung cấp module Mitsubishi chính hãng, đảm bảo hệ thống tự động hóa của bạn luôn vận hành bền bỉ và đạt hiệu suất tối đa.
Điểm nổi bật của FX3U-485ADP-MB
- Giao thức đa dạng: Hỗ trợ song song Modbus-RTU và Modbus-ASCII, đảm bảo tính tương thích tuyệt đối với mọi thiết bị công nghiệp hiện đại.
- Chế độ Master/Slave linh hoạt: Cho phép PLC vừa có thể điều khiển hàng loạt thiết bị Slave, vừa có thể đóng vai trò Slave để truyền dữ liệu lên hệ thống SCADA/HMI.
- Khả năng truyền tải mạnh mẽ: Tốc độ Baudrate lên đến 115,200 bps và khoảng cách truyền lên tới 500m giúp kết nối ổn định trong môi trường nhà xưởng rộng lớn.
- Thiết kế chuẩn công nghiệp: Kích thước nhỏ gọn, lắp đặt trực tiếp vào thanh ray DIN hoặc gắn cạnh PLC dòng FX, giúp tối ưu không gian tủ điện.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Model | FX3U-485ADP-MB |
| Nguồn cấp | 5VDC (Tiêu thụ dòng 20mA) |
| Chuẩn giao tiếp | RS-422/485 (01 kênh) |
| Giao thức truyền thông | Modbus-RTU / Modbus-ASCII |
| Số trạm kết nối tối đa | 08 trạm |
| Tốc độ Baudrate | Tối đa 115,200 bps |
| Khoảng cách truyền tối đa | 500 mét |
| Dòng PLC tương thích | FX3G, FX3GC, FX3S, FX3U, FX3UC series |
| Kiểu đấu nối | Đầu nối vít (Screw terminals) |
| Kích thước (WxHxD) | 17.6mm x 90mm x 74mm |
| Tiêu chuẩn quốc tế | CE, EAC, UKCA |
Nguồn tham khảo: Mitsubishi Electric Official
Lợi ích khi sử dụng FX3U-485ADP-MB
- Tối ưu hóa chi phí đầu tư: Thay vì sử dụng nhiều module I/O rời, bạn chỉ cần một module RS485 để quản lý hàng loạt thiết bị qua đường truyền số, giảm thiểu dây dẫn và phần cứng.
- Độ chính xác và tin cậy cao: Loại bỏ nhiễu tín hiệu so với các phương pháp Analog truyền thống, đảm bảo dữ liệu từ biến tần hay cảm biến luôn chính xác tuyệt đối.
- Vận hành bền bỉ: Sản phẩm chính hãng Mitsubishi được thiết kế để chống chịu môi trường công nghiệp khắc nghiệt, giúp giảm thiểu downtime cho nhà máy.
Hướng dẫn lắp đặt và cấu hình (How-to)
- Bước 1: Lắp đặt vật lý: Gắn module FX3U-485ADP-MB vào phía bên trái của bộ PLC dòng FX tương thích trên thanh ray DIN.
- Bước 2: Đấu nối dây: Sử dụng cáp xoắn đôi (Twisted pair) chất lượng cao để kết nối các chân SDA/SDB đến thiết bị Slave. Lưu ý lắp điện trở cuối đường truyền nếu khoảng cách truyền xa để chống phản xạ tín hiệu.
- Bước 3: Cấu hình phần mềm: Sử dụng phần mềm GX Works2 để cài đặt các thông số truyền thông (Baudrate, Parity, Stop bit) vào các thanh ghi đặc biệt của PLC.
- Bước 4: Lập trình điều khiển: Sử dụng các tập lệnh Modbus chuyên dụng (như lệnh đọc/ghi thanh ghi) để thực hiện việc trao đổi dữ liệu giữa PLC và thiết bị ngoại vi.
Sản phẩm sử dụng chung với
Để xây dựng hệ thống tự động hóa hoàn chỉnh, nên kết hợp FX3U-485ADP-MB với:
- Bộ điều khiển: PLC Mitsubishi dòng FX3U, FX3G, FX3S.
- Giao diện: HMI Mitsubishi hoặc HMI Weintek (hỗ trợ Modbus RTU).
- Thiết bị chấp hành: Biến tần Mitsubishi dòng FR-D700, FR-A800.
- Thiết bị đo: Đồng hồ đa năng, cảm biến nhiệt độ/áp suất có tích hợp Modbus.
Ứng dụng thực tế (Application)
- Quản lý năng lượng: Thu thập dữ liệu từ các đồng hồ đo công suất về PLC để giám sát tiêu thụ điện.
- Hệ thống HVAC: Điều khiển chính xác nhiệt độ, độ ẩm trong kho lạnh hoặc phòng sạch.
- Dây chuyền sản xuất: Đồng bộ hóa các cụm máy sản xuất qua mạng truyền thông duy nhất.
- Giám sát môi trường: Thu thập dữ liệu từ các cảm biến áp suất, mức chất lỏng trên diện rộng.
Câu hỏi thường gặp (FAQ)
1. Module này kết nối được tối đa bao nhiêu thiết bị?
Hỗ trợ kết nối tối đa 08 trạm trên một mạng (bao gồm 01 trạm Master và tối đa 07 trạm Slave).
2. Tôi có thể dùng module này cho PLC Mitsubishi FX1N không?
Không, module này chỉ tương thích với các dòng: FX3G, FX3GC, FX3S, FX3U và FX3UC.
3. Sự khác biệt giữa Modbus RTU và Modbus ASCII là gì?
Modbus RTU truyền dữ liệu dạng nhị phân (nhanh hơn), trong khi Modbus ASCII truyền dạng ký tự (dễ kiểm tra nhưng chậm hơn).
4. Khoảng cách truyền xa nhất là bao nhiêu?
Có thể truyền ổn định lên đến 500m nếu sử dụng cáp xoắn đôi tốt và cài đặt Baudrate phù hợp.
5. Module có cần nguồn cấp rời không?
Không, module lấy nguồn 5VDC trực tiếp từ thanh bus của PLC.
6. Làm sao để cấu hình tốc độ truyền?
Bạn cần cấu hình các tham số qua thanh ghi đặc biệt bằng phần mềm GX Works2.
7. Có thể lắp nhiều module truyền thông trên một PLC không?
Có, tùy thuộc vào khả năng mở rộng của dòng PLC bạn đang dùng.
8. Tại sao thiết bị Slave không nhận dữ liệu?
Hãy kiểm tra: địa chỉ Slave, thông số Baudrate/Parity, đấu dây A/B và điện trở cuối đường truyền.
9. Sản phẩm tại AUT VN có chính hãng không?
AUT VN cam kết 100% chính hãng Mitsubishi, đầy đủ CO/CQ.
10. Chính sách bảo hành như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Mitsubishi Electric.
Nguồn tham khảo: Mitsubishi Electric Official
