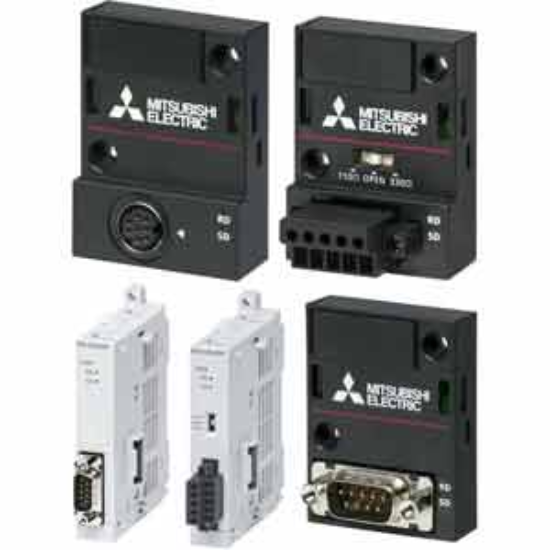

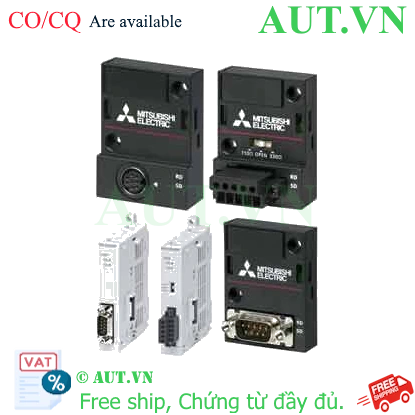

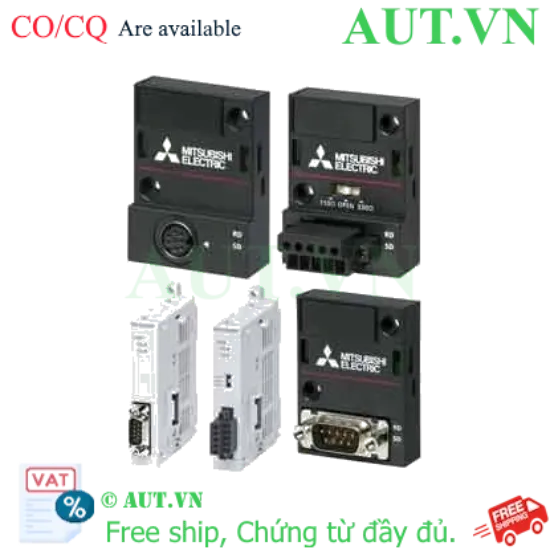

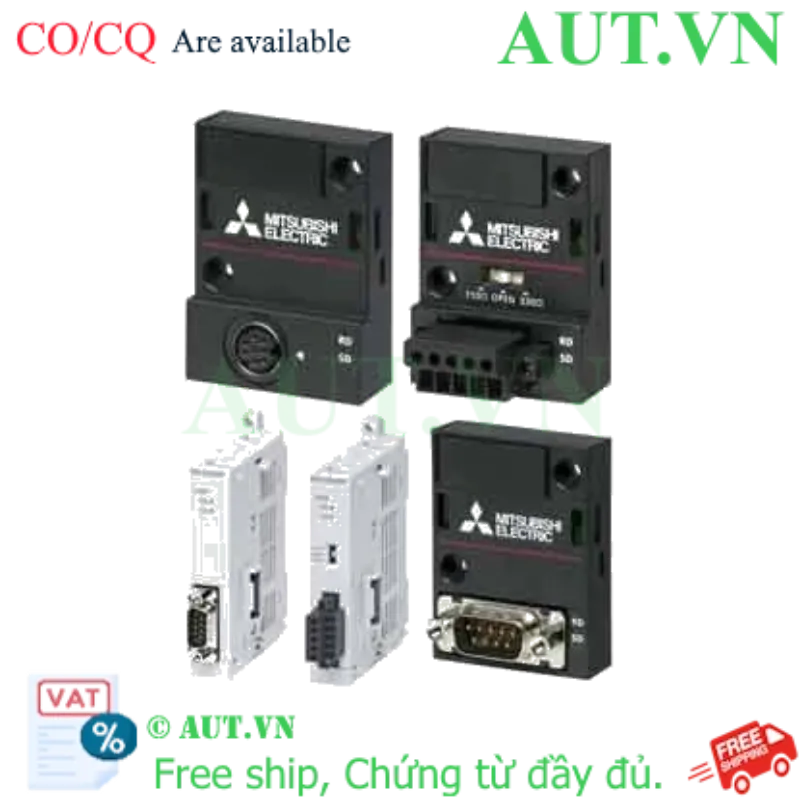

Giới thiệu về Bo mạch truyền thông PLC Mitsubishi FX5-485-BD
Trong các hệ thống tự động hóa công nghiệp, việc kết nối PLC với các thiết bị ngoại vi như biến tần, cảm biến, hoặc màn hình HMI ở khoảng cách xa là một thách thức lớn. PLC Mitsubishi FX5-485-BD chính là giải pháp tối ưu. Đây là bo mạch mở rộng giao tiếp nối tiếp chuẩn RS-485, được thiết kế đặc biệt để gắn trực tiếp vào CPU của dòng MELSEC iQ-F (FX5U), giúp mở rộng khả năng điều khiển và giám sát hệ thống một cách linh hoạt.
Điểm nổi bật của FX5-485-BD
- Khả năng truyền xa: Với chuẩn RS-485, thiết bị cho phép truyền tín hiệu lên đến 1.2km mà không bị suy hao đáng kể.
- Lắp đặt gọn nhẹ: Thiết kế dạng bo mạch gắn trực tiếp, không chiếm diện tích ray nhôm như các module mở rộng truyền thống.
- Độ tin cậy cao: Sản phẩm từ thương hiệu Mitsubishi Electric, đảm bảo vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt.
- Tiêu chuẩn quốc tế: Đạt các chứng chỉ CE, cUL, EAC, UKCA, UL, an toàn tuyệt đối cho mọi công trình.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết |
| Model | FX5-485-BD |
| Nguồn cấp | 5VDC |
| Phương thức giao tiếp | RS-485 (1 kênh) |
| Thiết bị tương thích | CPU FX5U (MELSEC iQ-F series) |
| Tốc độ truyền thông | Tối đa 115,200 bps |
| Khoảng cách truyền tối đa | 1.2 km |
| Kiểu kết nối | Đầu nối dạng vít (Screw terminals) |
| Công suất tiêu thụ | 20mA tại 5VDC |
| Kích thước (RxCxS) | 38mm x 51.4mm x 15.4mm |
| Trọng lượng | 20g |
Nguồn tham khảo: Mitsubishi Electric Official
Lợi ích khi sử dụng FX5-485-BD
- Tiết kiệm chi phí: Thay vì mua các bộ chuyển đổi giao thức đắt tiền, bạn chỉ cần một bo mạch nhỏ gọn để tích hợp RS-485.
- Tối ưu hóa vận hành: Dễ dàng kết nối nhiều thiết bị Slave (biến tần, đồng hồ đo điện) vào một mạng lưới duy nhất.
- Giảm thiểu nhiễu: Chuẩn RS-485 truyền tín hiệu vi sai, giúp chống nhiễu tốt hơn nhiều so với RS-232 trong môi trường nhà máy.
Hướng dẫn lắp đặt và sử dụng
- Bước 1: Ngắt nguồn điện toàn hệ thống PLC để đảm bảo an toàn.
- Bước 2: Gắn bo mạch FX5-485-BD vào khe cắm tương ứng trên CPU FX5U.
- Bước 3: Sử dụng vít M3x8 đi kèm để cố định bo mạch chắc chắn.
- Bước 4: Đấu nối dây tín hiệu RS-485 (A, B) vào các đầu vít theo sơ đồ mạch của hãng.
- Bước 5: Cấp nguồn, truy cập phần mềm GX Works3 để cấu hình thông số truyền thông (Baud rate, Parity, Stop bit).
Sản phẩm sử dụng chung với FX5-485-BD

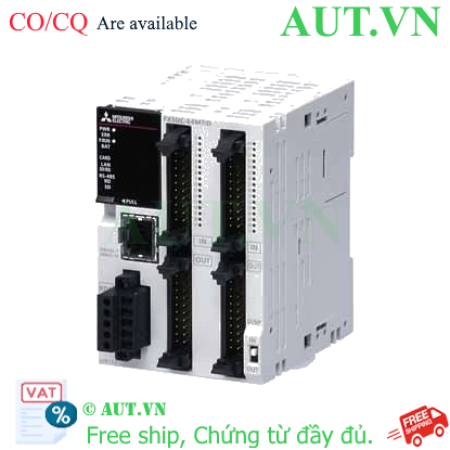

- PLC CPU FX5U: Thiết bị điều khiển trung tâm bắt buộc.
- Màn hình HMI Mitsubishi: Để giám sát và điều khiển dữ liệu truyền về từ RS-485.
- Biến tần Mitsubishi FR-A800/F800: Kết nối điều khiển tốc độ qua mạng RS-485.
- Module mở rộng I/O: Mở rộng số lượng ngõ vào/ra cho hệ thống.
Ứng dụng thực tế của sản phẩm
- Hệ thống quản lý năng lượng: Đọc dữ liệu từ nhiều đồng hồ đo điện Modbus RTU về PLC.
- Điều khiển biến tần tập trung: Điều khiển nhiều biến tần trong một dây chuyền sản xuất thông qua một đường truyền duy nhất.
- Giám sát cảm biến từ xa: Thu thập dữ liệu nhiệt độ, độ ẩm từ các cảm biến đặt rải rác trong nhà kho.
Câu hỏi thường gặp (FAQ)
1. FX5-485-BD có hỗ trợ giao thức Modbus RTU không?
Có, thông qua cấu hình trong PLC FX5U, bạn có thể dễ dàng triển khai Modbus RTU để giao tiếp với các thiết bị của hãng khác.
2. Tôi có thể lắp cùng lúc cả FX5-485-BD và FX5-232-BD không?
Có, CPU FX5U hỗ trợ các khe cắm bo mạch khác nhau, cho phép bạn tích hợp cả hai chuẩn giao tiếp nếu cần.
3. Khoảng cách 1.2km là điều kiện trong trường hợp nào?
Đây là khoảng cách tối đa khi sử dụng cáp xoắn đôi chống nhiễu chất lượng cao và tốc độ truyền thấp. Với tốc độ cao, khoảng cách sẽ giảm xuống.
4. Tại sao tôi nên chọn FX5-485-BD thay vì module truyền thông lớn?
Vì nó nhỏ gọn, giá thành rẻ hơn và lắp đặt cực kỳ nhanh chóng, phù hợp cho những hệ thống không yêu cầu quá nhiều kênh truyền thông.
5. Bo mạch này có cần cấp nguồn riêng không?
Không, FX5-485-BD lấy nguồn 5VDC trực tiếp từ CPU FX5U.
6. Làm sao để cấu hình bo mạch này trên phần mềm?
Bạn sử dụng phần mềm GX Works3, vào phần "Parameter" > "Module Parameter" để thiết lập thông số RS-485.
7. Tôi cần lưu ý gì khi đấu nối dây?
Hãy đảm bảo sử dụng điện trở cuối đường truyền (Terminating Resistor) nếu dây dẫn dài để tránh phản xạ tín hiệu.
8. Sản phẩm này có bảo hành không?
Có, tại AUT VN, sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Mitsubishi Electric.
9. FX5-485-BD có tương thích với FX3U không?
Không, sản phẩm này chỉ dành riêng cho dòng FX5U (MELSEC iQ-F). Đối với FX3U, bạn cần sử dụng các module truyền thông dòng FX3.
10. Thời gian giao hàng tại AUT VN là bao lâu?
Chúng tôi luôn cố gắng đáp ứng nhanh nhất, tùy vào tình trạng kho hàng, chúng tôi sẽ báo thời gian chính xác cho bạn qua Zalo/Hotline.
