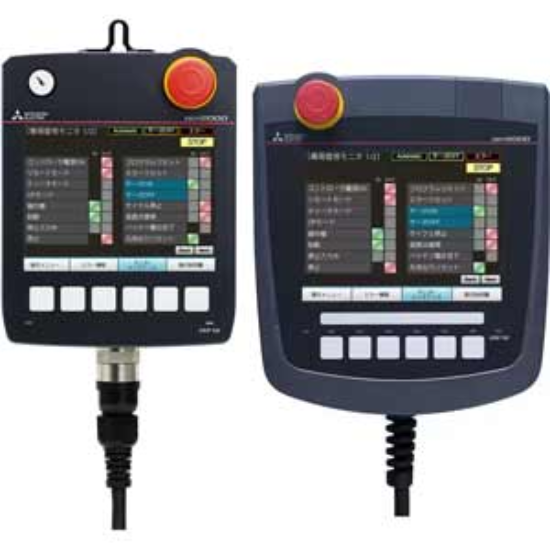

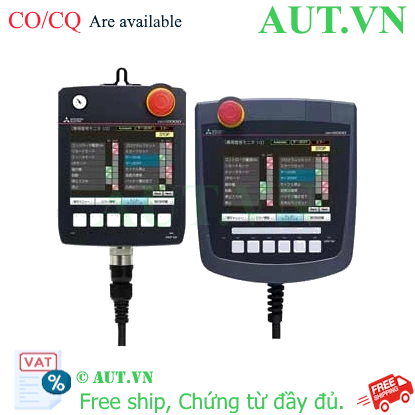

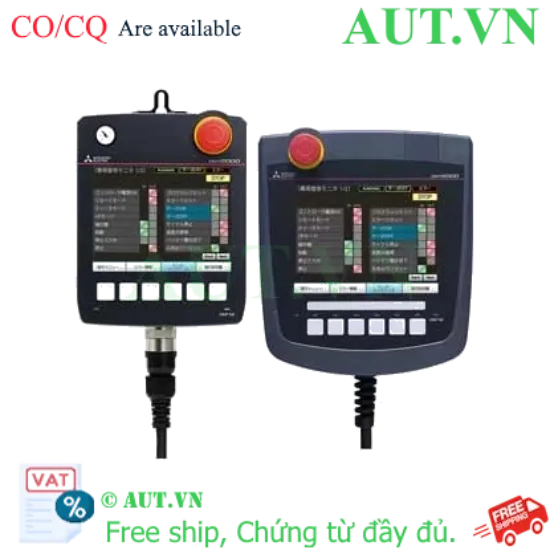

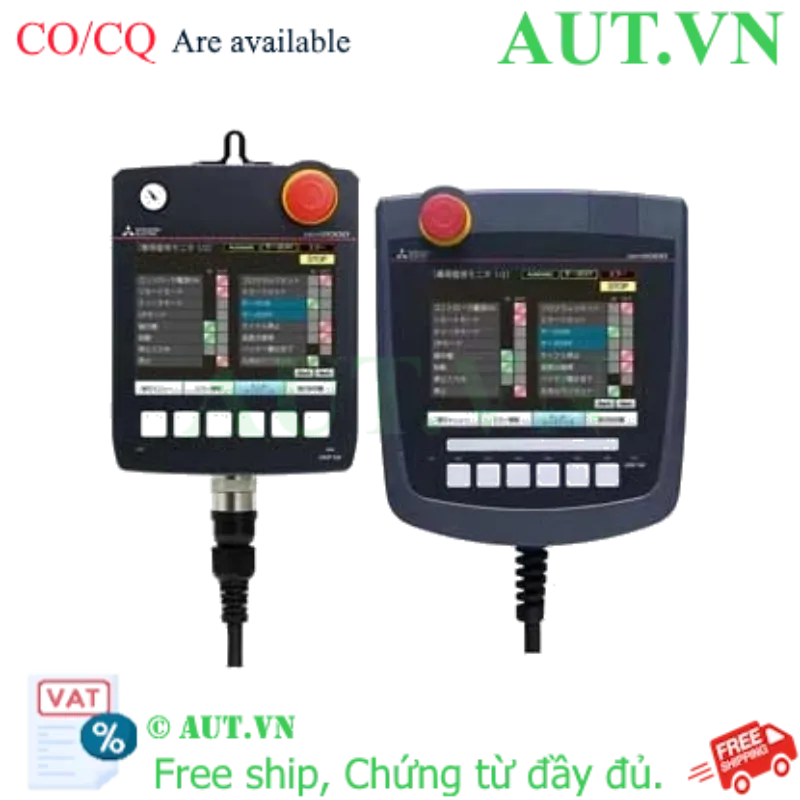

| Model | GT2506HS-VTBD |
| Điện áp nguồn cấp | 24VDC |
| Kích thước màn hình | 6.5 inch |
| Độ phân giải màn hình | 640×480 pixel |
| Màu sắc màn hình | 65536 màu |
| Bộ nhớ trong | 32MB (ROM), 80MB (RAM) |
| Loại phím bấm | Có |
| Chuẩn kết nối vật lý | 1 x RS-232, 1 x RS-422/485, 1 x Ethernet, 1 x USB device, 1 x USB Host |
| Màu sắc khung viền | Màu đen |
| Phụ kiện mua rời | Bộ chuyển đổi kết nối: GT10-9PT5S |
| Phần mềm hỗ trợ (Bán riêng) | SW2DND-IQWK-E, GT25-PCRAKEY-1, GT25-PCRAKEY-5, GT25-PCRAKEY-10, GT25-P CRAKEY-20, GT25-VNCSKEY-1, GT25-VNCSKEY-5, GT25-VNCSKEY-10, GT25-VNCSKEY-20, GT25-MESIFKEY-1, GT25-MESIFKEY-5, GT25-MESIFKEY-10, GT25-MESIFKEY-20, GT25-WEBSKEY-1, GT25-WEBSKEY-5, GT25-WEBSKEY-10, GT25-WEBSKEY-20, SW1DND-GTSV-MZ, SW1DND-GTWK3-EC [...] |
| Dây cáp (Bán riêng) | GT16H-C30-42P, GT16H-C60-42P, GT16H-C100-42P, GT16H-C30-37PE, GT16H-C6 0-37PE, GT16H-C100-37PE, FA-CNV2402CBL, FA-CNV2405CBL, GT01-C30R4-25P, GT01-C100R4-25P, GT09-C30R4-6C, GT09-C100R4-6C, GT01-C10R4-8P, GT01-C30R4-8P, GT01-C100R4-8P, GT11H-C30R2-6P, GT01-C30R2-9S, GT01-C30R2-25P, GT09-C30R2-9P, GT09-C30R2-25P, GT09-C30USB-5P [...] |
| Pin (Bán riêng) | GT15-BAT |
| Đơn vị giao diện (Bán riêng) | GT01-RS4-M |
| Thẻ nhớ (Bán riêng) | NZ1MEM-16GBSD, NZ1MEM-2GBSD, NZ1MEM-4GBSD, NZ1MEM-8GBSD |
| Giá đỡ (Bán riêng) | GT14H-50ATT |
| Tấm chắn/Nắp che (Bán riêng) | GT16H-60PSC |
| Phụ kiện khác (Bán riêng) | Bảo vệ công tắc dừng khẩn cấp: GT16H-60ESCOV, Connector conversion box : GT16H-CNB-42S, Connector conversion box: GT16H-CNB-37S [...] |
| Loại | Màn hình HMI |
| Kích thước vùng hiển thị (ngang × dọc) | 132.5x99.4mm |
| Loại màn hình | Màn hình LCD màu TFT |
| Đèn nền | LED trắng |
| Kiểu cảm ứng | Phim cảm ứng điện trở Analog (Analog-resistive film) |
| Kiểu âm thanh | Buzzer (Còi báo) |
| Giao thức truyền thông | Modbus |
| Cổng giao tiếp vật lý | 3 x 42-pin male, 1 x USB-A, 1 x USB Mini B, 1 x SD card |
| Hệ điều hành | Microsoft Windows 10 (32-bit or 64-bit edition), Microsoft Windows 7 ( 32-bit or 64-bit edition), Microsoft Windows 8 (32-bit or 64-bit edition), Microsoft Windows 8.1 (32-bit or 64-bit edition) [...] |
| Phần mềm kết nối | GT Works3 Version 1.270G or later |
| Đặc điểm nổi bật | Cho phép điều khiển và giám sát hệ thống từ xa thông qua ứng dụng di đ ộng, Chức năng máy chủ VNC, Chức năng điều khiển máy tính cá nhân từ xa (Ethernet), Cung cấp khả năng xuất dữ liệu hoặc thông tin từ HMI ra các file để lưu trữ hoặc chia sẻ, Hỗ trợ kết nối và xuất dữ liệu đến máy in qua mạng Ethernet, Chức năng gửi email, Network monitor function, Cung cấp khả năng hoạt động như một máy chủ FTP (File Transfer Protocol), Hỗ trợ kết nối và giao tiếp với hệ thống MES (Manufacturing Execution System), Base screen, Cho phép hiển thị nhiều cửa sổ trên cùng một màn hình, Cho phép hiển thị nhiều cửa sổ hoặc thông tin trên cùng một màn hình HMI, Cung cấp giao diện đối thoại để người dùng có thể tương tác với hệ thống thông qua các hộp thoại, Cửa sổ đặc biệt trên HMI để nhập dữ liệu hoặc điều khiển thông qua các phím ảo, Chức năng chuyển đổi ngôn ngữ, Hiển thị các thông tin liên quan đến trạng thái và hoạt động của hệ thống, Chức năng xác thực người vận hành, Hiển thị một logo hoặc hình ảnh đặc trưng khi hệ thống HMI khởi động, Cho phép hiển thị thông tin từ hệ thống điều khiển FA mà không làm cản trở các hoạt động khác trên màn hình HMI, Chức năng đa kênh (Hỗ trợ nhiều kênh truyền thông hoặc đầu vào/đầu ra), Device monitor, Giám sát và theo dõi các chương trình tuần tự (ladder) trong hệ thống iQ-R, Chức năng ghi dữ liệu điều khiển, Servo amplifier monitor [...] |
| Vật liệu vỏ | Nhựa Polyacetal |
| Phương pháp lắp đặt | Cầm tay |
| Nhiệt độ môi trường | 0...40°C |
| Độ ẩm môi trường | 10...90% |
| Khối lượng tương đối | 1.2kg |
| Chiều rộng tổng thể | 201mm |
| Chiều cao tổng thể | 230mm |
| Chiều sâu tổng thể | 97mm |
| Cấp bảo vệ | IP65F |
| Tiêu chuẩn | CE, cUL, KC, UKCA, UL |
| Thiết bị tương thích | Mitsubishi: MELSEC-Q series, Mitsubishi: MELSEC iQ-F series, Mitsubish i: MELSEC-L series, Mitsubishi: MELSEC-QS series, Mitsubishi: MELSEC iQ-R series [...] |
