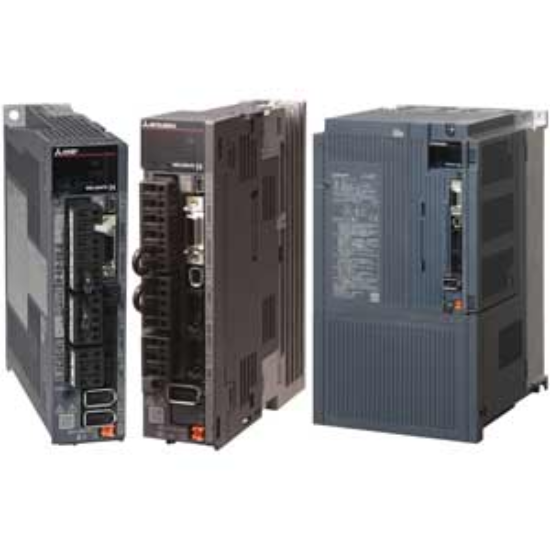

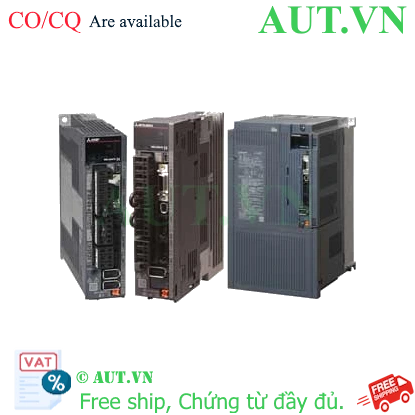

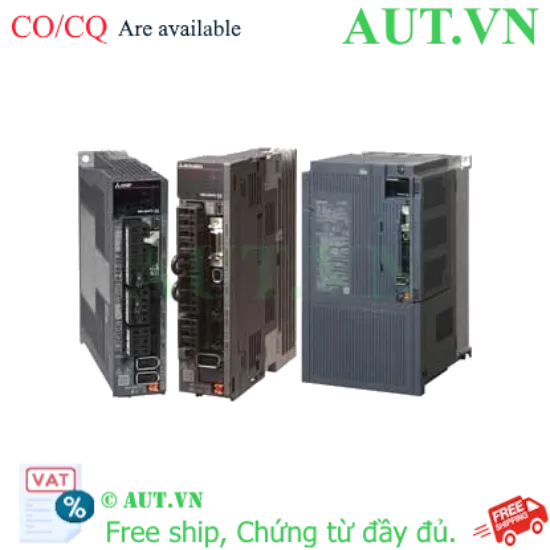

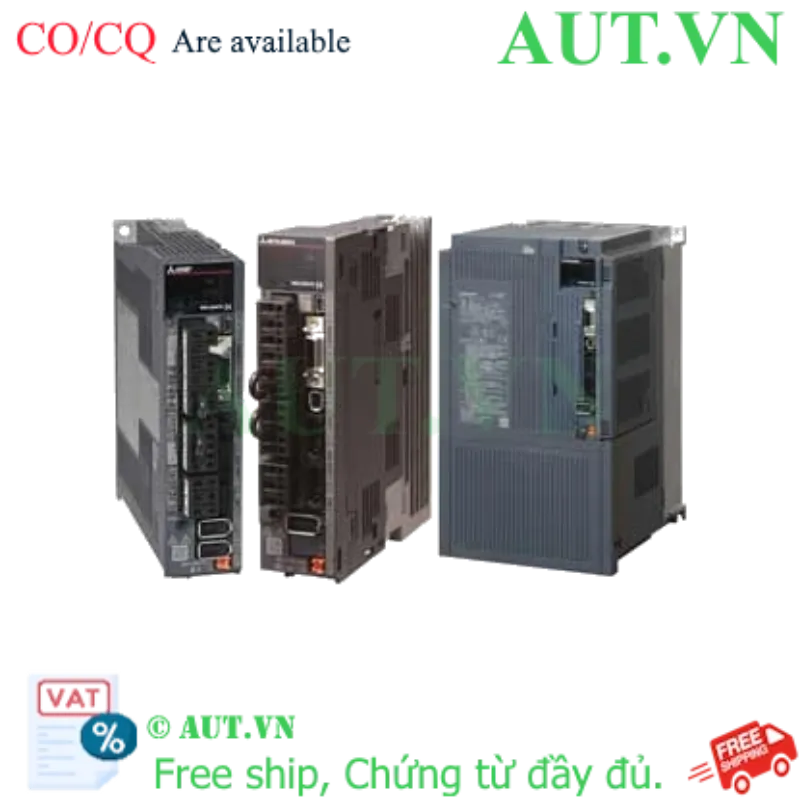

Servo Mitsubishi MR-J4-10B 0.1kW - SSCNET III/H, Chống Nhiễu Tuyệt Đối, Chính Hãng AUT VN

Model: MR-J4-10B (Dòng MELSERVO-J4 cao cấp)
Công suất: 0.1kW (100W) - Tối ưu cho ứng dụng vi mô, chính xác cao
Truyền thông: SSCNET III/H (Cáp quang) tốc độ cao, loại bỏ nhiễu điện từ
Điện áp: 1 pha/3 pha 200-240VAC linh hoạt
Tính năng: Auto-tuning thông minh, an toàn STO, triệt tiêu rung động
Cam kết: Hàng chính hãng 100%, đầy đủ CO/CQ, bảo hành chính hãng tại AUT VN

nhà chế tạo: Mitsubishi

SKU: MR-J4-10B

Tải xuống mẫu

Giá cũ: 11.975.250 ₫

Giá bán: 9.580.200 ₫

Số lượng:

Servo Mitsubishi MR-J4-10B: Giải Pháp Điều Khiển Chuyển Động Chính Xác Tuyệt Đối

Trong kỷ nguyên công nghiệp 4.0, việc kiểm soát chuyển động với sai số cực thấp là yếu tố then chốt để nâng cao chất lượng sản phẩm. Servo Mitsubishi MR-J4-10B thuộc dòng MELSERVO-J4 là bộ điều khiển truyền động hàng đầu, được thiết kế đặc biệt cho các hệ thống yêu cầu sự tinh tế, tốc độ phản ứng tức thời và độ ổn định vận hành tuyệt đối trong môi trường công nghiệp khắc nghiệt.

Điểm Nổi Bật Của Servo Mitsubishi MR-J4-10B

Sản phẩm tích hợp những công nghệ đột phá từ Mitsubishi Electric, mang lại lợi thế cạnh tranh vượt trội cho doanh nghiệp:

Giao thức SSCNET III/H: Sử dụng sợi cáp quang truyền dẫn dữ liệu với tốc độ 150 Mbps. Điều này không chỉ giảm thiểu đáng kể lượng dây dẫn mà còn loại bỏ hoàn toàn nhiễu điện từ (EMI), đảm bảo tín hiệu điều khiển luôn thuần khiết và ổn định.
Công nghệ Auto-tuning nâng cao: Hệ thống tự động phân tích đặc tính tải và điều chỉnh thông số tối ưu. Người vận hành không còn phải tốn nhiều thời gian cấu hình thủ công mà vẫn đạt được hiệu suất vận hành lý tưởng.
Kiểm soát chống rung (Vibration Suppression): Tích hợp bộ lọc thích ứng II giúp triệt tiêu các dao động cơ học, giúp bề mặt gia công đạt độ mịn cao nhất và kéo dài tuổi thọ cơ khí cho thiết bị.
Tiêu chuẩn an toàn STO (Safe Torque Off): Chức năng ngắt mô-men xoắn tức thì, đảm bảo an toàn tuyệt đối cho kỹ thuật viên vận hành theo tiêu chuẩn an toàn quốc tế.
Quản lý thông minh qua MR Configurator2: Kết nối dễ dàng qua cổng USB Mini-B, cho phép giám sát, chẩn đoán và điều chỉnh thông số thời gian thực một cách trực quan.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật	Chi tiết giá trị
Model	MR-J4-10B
Dòng sản phẩm	MELSERVO-J4 Series
Công suất định mức	0.1kW (100W)
Điện áp nguồn cấp	1 pha hoặc 3 pha 200...240VAC, 50/60Hz
Dòng điện định mức RMS	1.1A
Phương pháp điều khiển	PWM sóng sin (Sinusoidal PWM)
Giao thức truyền thông	SSCNET III/H (Optical Fiber)
Chức năng an toàn	STO (Safe Torque Off)
Cấp bảo vệ	IP20
Trọng lượng	0.8 kg

Nguồn tham khảo: Mitsubishi Electric Official Website

Lợi Ích Khi Sử Dụng MR-J4-10B Trong Sản Xuất

Tối ưu năng suất: Thời gian đáp ứng cực nhanh giúp giảm chu kỳ sản xuất (Cycle time), tăng số lượng sản phẩm trên mỗi giờ.
Kiểm soát chất lượng: Độ chính xác vị trí tuyệt đối giúp loại bỏ phế phẩm, đặc biệt trong các công đoạn lắp ráp linh kiện siêu nhỏ.
Giảm chi phí bảo trì: Độ bền bỉ cao và khả năng chống nhiễu giúp hệ thống vận hành liên tục, giảm thiểu thời gian dừng máy đột ngột (Downtime).
Đồng bộ hóa hoàn hảo: Tương thích tuyệt đối với hệ sinh thái iQ-R và iQ-F của Mitsubishi, giúp việc mở rộng hệ thống trở nên dễ dàng.

Hướng Dẫn Lắp Đặt Và Vận Hành (How-to)

Bước 1 - Lắp đặt vật lý: Gắn bộ điều khiển MR-J4-10B lên thanh ray DIN hoặc tấm panel. Đảm bảo khoảng trống tản nhiệt xung quanh thiết bị theo đúng tài liệu kỹ thuật.
Bước 2 - Đấu nối điện: Kết nối nguồn 200-240VAC. Đấu nối chính xác cáp encoder và cáp động lực từ Driver đến Motor Servo.
Bước 3 - Thiết lập truyền thông: Kết nối cáp quang SSCNET III/H từ PLC hoặc Motion Controller đến bộ MR-J4-10B theo sơ đồ vòng (Ring) hoặc đường thẳng.
Bước 4 - Cấu hình phần mềm: Sử dụng cổng USB kết nối với máy tính, chạy phần mềm MR Configurator2 để thực hiện Auto-tuning và thiết lập thông số.
Bước 5 - Vận hành thử: Chạy thử ở tốc độ thấp, kiểm tra hướng quay và các giới hạn hành trình (Limit switch) trước khi vận hành tự động.

Sản Phẩm Sử Dụng Chung Để Tối Ưu Hệ Thống

Để hệ thống đạt hiệu suất tối đa, Servo MR-J4-10B nên được kết hợp cùng:

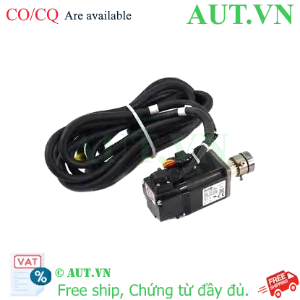

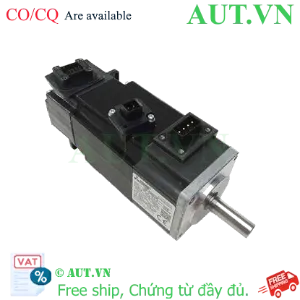

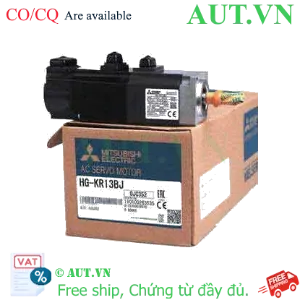

Motor Servo: Dòng HG-KR hoặc HG-JR (Công suất 0.1kW) để đảm bảo sự đồng bộ tuyệt đối về cơ-điện.
PLC Điều Khiển: MELSEC iQ-R hoặc FX5U (hỗ trợ module SSCNET III/H) để điều phối đa trục mượt mà.
Màn hình HMI: GOT2000 Series để trực quan hóa trạng thái và điều chỉnh thông số vận hành từ xa.

Ứng Dụng Thực Tế Của Sản Phẩm

Nhờ kích thước nhỏ gọn và độ chính xác cực cao, MR-J4-10B là lựa chọn hàng đầu cho:

Thiết bị y tế cao cấp: Máy phân tích mẫu máu tự động, cánh tay robot phẫu thuật chính xác.
Sản xuất linh kiện điện tử: Máy gắp đặt linh kiện SMT (Pick and Place), máy kiểm tra quang học AOI.
Máy CNC mini & 3D Printer: Điều khiển các trục Z hoặc trục phụ đòi hỏi độ mịn bề mặt cao.
Đóng gói dược phẩm: Hệ thống định vị vỉ thuốc, máy chiết rót dung dịch liều lượng nhỏ.

Câu Hỏi Thường Gặp (FAQ)

1. Servo MR-J4-10B khác gì so với phiên bản MR-J4-10A?
Điểm khác biệt cốt lõi là phương thức điều khiển. Bản 10B sử dụng truyền thông cáp quang SSCNET III/H, cho phép kết nối nhiều trục nhanh hơn, chống nhiễu tuyệt đối và giảm thiểu dây dẫn so với điều khiển xung/analog của bản 10A.

2. Tôi có thể cấp nguồn 220V 1 pha cho thiết bị này không?
Hoàn toàn được. MR-J4-10B hỗ trợ linh hoạt cả nguồn điện 1 pha và 3 pha trong dải từ 200V đến 240VAC.

3. Có thể kết hợp MR-J4-10B với Motor của hãng khác không?
Chúng tôi không khuyến khích điều này. Để đạt được độ chính xác tuyệt đối và hưởng đầy đủ chế độ bảo hành, bạn nên sử dụng Motor chính hãng Mitsubishi dòng HG-KR/HG-JR.

4. Chức năng STO là gì và nó giúp ích gì cho tôi?
STO (Safe Torque Off) là chức năng ngắt mô-men xoắn ngay lập tức mà không cần ngắt nguồn chính. Điều này giúp dừng máy khẩn cấp an toàn, bảo vệ người vận hành và thiết bị mà không gây sốc điện cho hệ thống.

5. Làm sao để chẩn đoán lỗi khi Servo báo Alarm?
Bạn có thể xem mã lỗi trực tiếp trên màn hình LED của Driver hoặc kết nối với phần mềm MR Configurator2 để tra cứu chi tiết nguyên nhân và cách khắc phục.

6. Chế độ bảo hành tại AUT VN cho sản phẩm này như thế nào?
Sản phẩm được bảo hành chính hãng 12 tháng. Đặc biệt, AUT VN hỗ trợ tư vấn kỹ thuật trọn đời cho khách hàng trong suốt quá trình vận hành.

7. Tại sao tôi cần thực hiện Auto-tuning?
Vì mỗi máy móc có tải trọng và quán tính khác nhau. Auto-tuning giúp Servo tự điều chỉnh thông số để đạt tốc độ đáp ứng nhanh nhất mà không bị rung lắc hoặc vọt lố.

8. Cáp quang SSCNET III/H có lưu ý gì khi lắp đặt?
Cáp quang rất bền nhưng tuyệt đối không được gập gãy hoặc uốn cong quá mức. Cần tuân thủ bán kính uốn cong tối thiểu theo quy định của Mitsubishi để tránh suy hao tín hiệu.

9. Tôi cần chuẩn bị phần mềm gì để cài đặt?
Bạn cần cài đặt phần mềm MR Configurator2 (thuộc bộ phần mềm Mitsubishi Electric) trên máy tính chạy Windows.

10. AUT VN có hỗ trợ lắp đặt tận nơi cho doanh nghiệp không?
Có, AUT VN cung cấp dịch vụ tư vấn giải pháp, lắp đặt và hướng dẫn vận hành tận nơi cho quý khách hàng trên toàn quốc.

11. Servo MR-J4-10B có tản nhiệt tốt không?
Sản phẩm được thiết kế tản nhiệt tự nhiên hiệu quả. Tuy nhiên, bạn cần lắp đặt trong tủ điện có lưu thông không khí tốt để duy trì tuổi thọ linh kiện.

12. Thời gian giao hàng tại AUT VN là bao lâu?
Với kho hàng sẵn có, AUT VN cam kết giao hàng nhanh chóng trong vòng 24h đối với khu vực nội thành và 3-5 ngày cho các tỉnh thành khác.

Chọn AUT VN – Đối Tác Tin Cậy Cho Hệ Thống Tự Động Hóa Của Bạn. Chúng tôi cam kết cung cấp Servo Mitsubishi MR-J4-10B chính hãng với mức giá cạnh tranh và dịch vụ hậu mãi chuyên nghiệp nhất.
