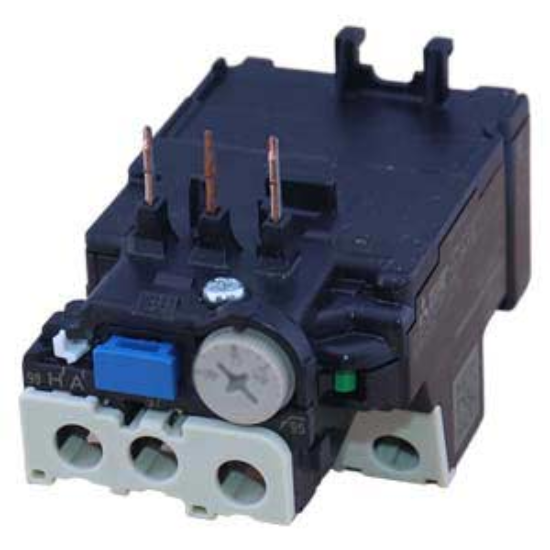

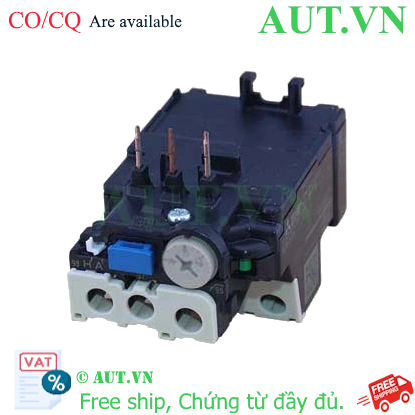

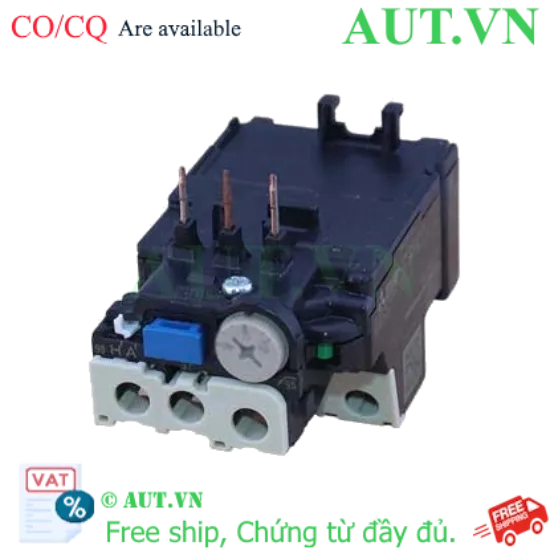

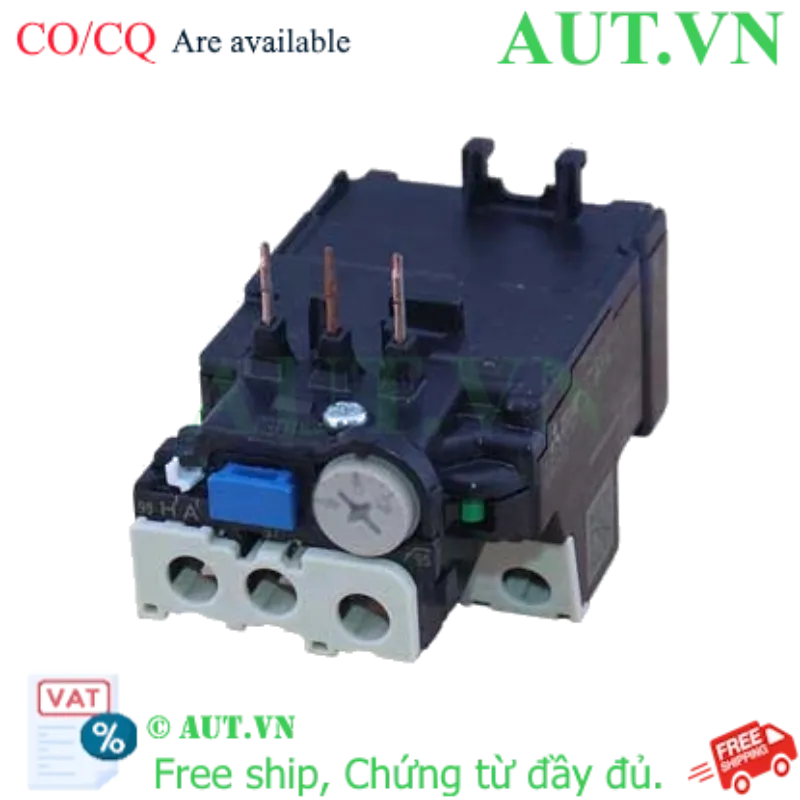

Rơ le nhiệt Mitsubishi TH-T18 3.6A (2.8-4.4A) | Chống Quá Tải & Cháy Động Cơ | Chính Hãng AUT VN

Dải dòng chỉnh định: 2.8 - 4.4A (Định mức 3.6A) - Bảo vệ động cơ cực kỳ chính xác.
Tiếp điểm phụ: 1NO + 1NC - Linh hoạt trong việc điều khiển và cảnh báo sự cố.
Tương thích hoàn hảo: Dùng cho Contactor Mitsubishi dòng S-T10, S-T12, S-T20, MSO-T, MSOD-T.
Tiêu chuẩn quốc tế: Đạt chuẩn IEC/EN, chịu điện áp lên đến 690VAC.
Chế độ Reset: Hỗ trợ cả tự động (Auto) và thủ công (Manual).

nhà chế tạo: Mitsubishi

khả dụng: Trong kho

SKU: TH-T18 3.6A

Tải xuống mẫu

Giá cũ: 394.050 ₫

Giá bán: 315.240 ₫

Số lượng:

Giới thiệu Rơ le nhiệt Mitsubishi TH-T18 3.6A - Giải pháp bảo vệ động cơ tối ưu

Trong vận hành điện công nghiệp, việc bảo vệ động cơ khỏi tình trạng quá tải là yếu tố then chốt để ngăn ngừa hư hỏng cuộn dây và giảm thiểu chi phí sửa chữa. Rơ le nhiệt Mitsubishi TH-T18 3.6A (dải điều chỉnh 2.8 - 4.4A) là thiết bị chuyên dụng giúp tự động ngắt mạch ngay khi phát hiện dòng điện vượt ngưỡng, bảo vệ an toàn tuyệt đối cho hệ thống máy móc của bạn.

Được phân phối chính hãng bởi AUT VN, sản phẩm TH-T18 mang đến sự kết hợp hoàn hảo giữa độ bền bỉ của thương hiệu Mitsubishi Electric và khả năng phản ứng nhạy bén, đảm bảo máy móc vận hành liên tục, không gián đoạn.

Điểm nổi bật của Rơ le nhiệt TH-T18 3.6A

Độ nhạy vượt trội: Công nghệ lưỡng kim cao cấp giúp phát hiện chính xác các sự cố quá tải nhẹ nhất, ngắt mạch kịp thời trước khi động cơ kịp nóng lên gây cháy.
Lắp đặt cực kỳ nhanh chóng: Thiết kế dạng module, khớp nối trực tiếp với chân Contactor Mitsubishi mà không cần qua các bộ chuyển đổi trung gian.
Khả năng chịu tải bền bỉ: Vận hành ổn định trong môi trường khắc nghiệt với điện áp lên đến 690VAC.
Tính linh hoạt cao: Cung cấp cả tiếp điểm thường mở (NO) và thường đóng (NC), giúp dễ dàng tích hợp vào các mạch cảnh báo lỗi hoặc mạch dừng khẩn cấp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model sản phẩm	TH-T18 3.6A
Dải dòng chỉnh định (Setting Range)	2.8 ... 4.4A
Điện áp định mức (Rated Voltage)	AC/DC tối đa 690VAC
Cấu hình tiếp điểm phụ	1NO (Thường mở) + 1NC (Thường đóng)
Chế độ khởi động lại (Reset)	Tự động (Auto) hoặc Thủ công (Manual)
Thiết bị lắp kèm tương thích	MSO-T10~20, MSOD-T12~20, S-T10, S-T12, SD-T12, S-T20, SD-T20
Kích thước vật lý (WxHxD)	45mm x 55mm x 76.5mm
Tiêu chuẩn quốc tế	IEC 60947-4-1, EN 60947-4-1

Lợi ích khi sử dụng Rơ le nhiệt Mitsubishi tại AUT VN

Bảo vệ tài sản: Ngăn chặn rủi ro cháy nổ động cơ, tiết kiệm chi phí thay thế motor mới.
Tối ưu hóa sản xuất: Giảm thiểu tối đa thời gian dừng máy (downtime) do các sự cố điện không đáng có.
An toàn lao động: Giảm nguy cơ chập cháy tủ điện, bảo vệ an toàn cho kỹ thuật viên vận hành.
Độ tin cậy cao: Hàng chính hãng Mitsubishi giúp hệ thống điện hoạt động ổn định, chuẩn xác theo đúng thiết kế.

Hướng dẫn lắp đặt và cài đặt chuẩn kỹ thuật (How-to)

Bước 1: Lắp đặt cơ khí: Gắn Rơ le nhiệt TH-T18 vào khớp nối phía dưới của Contactor tương thích (như S-T10 hoặc S-T20). Kiểm tra độ khít để tránh rung lắc.
Bước 2: Đấu nối động lực: Kết nối 3 pha nguồn từ cực ra của Contactor đi xuyên qua 3 cực của rơ le nhiệt, sau đó nối vào các đầu dây của động cơ.
Bước 3: Cài đặt dòng bảo vệ: Quan sát dòng định mức (In) trên nhãn motor. Xoay núm điều chỉnh trên mặt rơ le về đúng giá trị In (Ví dụ: Motor 3.6A thì vặn núm về đúng số 3.6).
Bước 4: Đấu nối mạch điều khiển: Kết nối tiếp điểm NC (95-96) nối tiếp với cuộn hút Contactor. Kết nối tiếp điểm NO (97-98) với đèn báo lỗi hoặc còi báo.
Bước 5: Kiểm tra vận hành: Siết chặt các đầu dây để tránh hiện tượng move gây nhiệt. Chạy thử không tải để kiểm tra độ ổn định.

Sản phẩm thường sử dụng chung (isRelatedTo)

Để đảm bảo hệ thống đóng cắt hoàn chỉnh, bạn nên kết hợp TH-T18 với:

Contactor Mitsubishi: Dòng S-T10, S-T12, S-T20 hoặc MSO-T/MSOD-T.
Thiết bị bảo vệ ngắn mạch: MCB hoặc MCCB Mitsubishi.
Thiết bị điều khiển: Nút nhấn dừng khẩn cấp, đèn báo pha và timer.

Ứng dụng thực tế (Application)

Rơ le nhiệt TH-T18 3.6A được ứng dụng rộng rãi trong:

Hệ thống bơm: Máy bơm nước công nghiệp, máy bơm tăng áp.
Hệ thống làm mát: Quạt thông gió, máy nén khí, hệ thống HVAC tòa nhà.
Dây chuyền sản xuất: Băng tải, máy đóng gói, máy công cụ công suất nhỏ.
Tủ điện điều khiển: Các tủ điện khởi động trực tiếp (DOL) cho động cơ 3 pha.

Câu hỏi thường gặp (FAQ)

1. Rơ le nhiệt TH-T18 3.6A khác gì với CB bảo vệ quá tải?
Trả lời: CB (Aptomat) bảo vệ cả ngắn mạch và quá tải, nhưng Rơ le nhiệt nhạy bén hơn với sự gia tăng nhiệt độ của cuộn dây motor, giúp bảo vệ động cơ chính xác hơn trong các trường hợp quá tải kéo dài.

2. Tôi có thể chỉnh dòng lên 4.4A cho motor chỉ chạy 3.6A không?
Trả lời: Không nên. Bạn cần chỉnh đúng dòng định mức của motor. Nếu chỉnh quá cao, rơ le sẽ không ngắt kịp thời khi motor bị quá tải, dẫn đến nguy cơ cháy motor.

3. Sản phẩm này có dùng được cho động cơ 1 pha không?
Trả lời: Có thể, nhưng bạn phải đấu nối nối tiếp cả 3 pha qua 3 cực của rơ le nhiệt để đảm bảo các thanh lưỡng kim đều nhận được nhiệt lượng đồng đều, giúp thiết bị hoạt động chính xác.

4. Khi rơ le bị nhảy (trip), tôi cần làm gì?
Trả lời: Kiểm tra nguyên nhân (motor bị kẹt, mất pha, hoặc quá tải thực tế). Sau khi khắc phục, nhấn nút Reset (chế độ Manual) để khôi phục trạng thái làm việc.

5. Tại sao nên mua hàng tại AUT VN?
Trả lời: AUT VN cam kết 100% hàng chính hãng Mitsubishi, đầy đủ CO/CQ, giá cạnh tranh và hỗ trợ kỹ thuật chuyên sâu từ đội ngũ kỹ sư.

6. Tiếp điểm NO và NC trên rơ le dùng để làm gì?
Trả lời: Tiếp điểm NC (95-96) dùng để ngắt mạch điều khiển khi có sự cố. Tiếp điểm NO (97-98) dùng để kích hoạt đèn báo hoặc còi báo lỗi cho người vận hành.

7. Làm sao để chuyển đổi giữa chế độ Auto và Manual?
Trả lời: Trên mặt rơ le có một cần gạt nhỏ, bạn có thể chọn Auto (tự động reset sau khi nguội) hoặc Manual (phải nhấn nút reset bằng tay).

8. Thời gian phản ứng của TH-T18 là bao lâu?
Trả lời: Thời gian phản ứng phụ thuộc vào mức độ quá tải. Quá tải càng lớn, nhiệt độ thanh lưỡng kim tăng càng nhanh, rơ le sẽ ngắt càng sớm.

9. Có thể dùng TH-T18 cho contactor hãng khác không?
Trả lời: Không khuyến khích. TH-T18 được thiết kế khớp cơ khí chuẩn xác cho Contactor Mitsubishi. Dùng hãng khác có thể gây lỏng lẻo, không đảm bảo an toàn điện.

10. AUT VN có cung cấp hóa đơn VAT không?
Trả lời: Có, chúng tôi cung cấp đầy đủ hóa đơn VAT cho khách hàng doanh nghiệp và cá nhân khi có yêu cầu.

Nguồn tham khảo: Mitsubishi Electric Official
