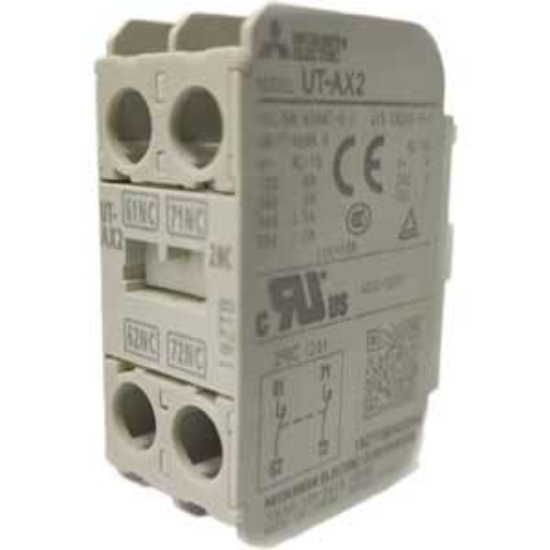

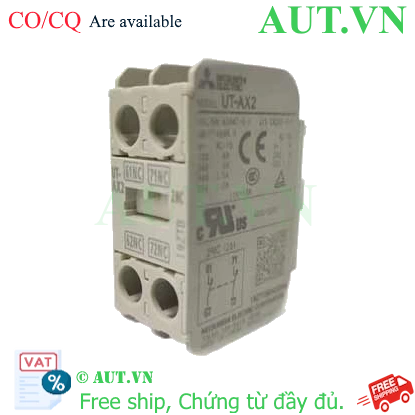

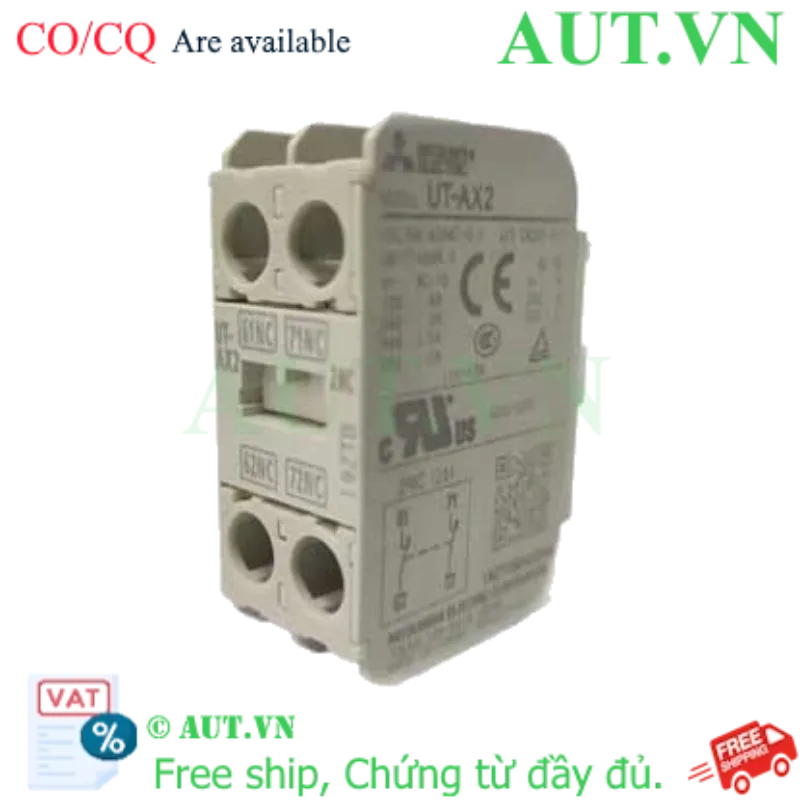

Giới thiệu tiếp điểm phụ Mitsubishi UT-AX2 2B (2NC) chính hãng
Tiếp điểm phụ Mitsubishi UT-AX2 2B là giải pháp mở rộng tính năng hoàn hảo cho các hệ thống điều khiển điện công nghiệp. Với cấu hình 2NC (2 tiếp điểm Thường Đóng), thiết bị đóng vai trò quan trọng trong việc thực hiện các mạch khóa chéo (interlocking), mạch báo lỗi hoặc truyền tín hiệu trạng thái về bộ điều khiển PLC một cách chính xác. Việc nâng cấp thêm Mitsubishi UT-AX2 2B giúp tối ưu hóa hệ thống hiện có mà không cần thay thế toàn bộ Contactor, giúp tiết kiệm đáng kể chi phí đầu tư cho doanh nghiệp.
Điểm nổi bật của Mitsubishi UT-AX2 2B
- Thiết kế Front Mount đột phá: Khác với các dòng lắp bên hông truyền thống, UT-AX2 2B được lắp trực tiếp lên mặt trước của Contactor. Điều này giúp tối ưu hóa chiều ngang tủ điện, cho phép lắp đặt nhiều thiết bị hơn trong cùng một diện tích.
- Độ bền vượt trội từ Mitsubishi Electric: Sản phẩm được chế tạo theo tiêu chuẩn Nhật Bản, đảm bảo tuổi thọ cơ học và điện học cao, vận hành ổn định trong môi trường công nghiệp khắc nghiệt.
- Lắp đặt nhanh chóng: Cơ chế khớp nối cơ khí thông minh giúp việc gắn thiết bị vào Contactor diễn ra tức thì, giảm thiểu thời gian thi công và sai sót kỹ thuật.
- Tiếp điểm tin cậy: Vật liệu dẫn điện cao cấp giúp duy trì điện trở tiếp xúc thấp, hạn chế tối đa tình trạng phát nhiệt khi đóng cắt liên tục.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết đặc tính |
| Model | UT-AX2 2B |
| Thương hiệu | Mitsubishi Electric |
| Loại tiếp điểm | 2NC (2 tiếp điểm Thường Đóng) |
| Dòng điện định mức (AC) | 6A @ 120VAC | 3A @ 240VAC | 1.5A @ 440VAC | 1.2A @ 600VAC |
| Phương pháp lắp đặt | Lắp mặt trước (Front Mount) |
| Kiểu đấu nối | Đầu vít (Screw terminal) |
| Dòng tương thích | S-T10 đến S-T50, SD-T12 đến SD-T50, MSO, SR-T5, SRD-T5 |
Lợi ích khi lựa chọn sản phẩm tại AUT VN
- An toàn tuyệt đối: Tiếp điểm NC giúp thực hiện các mạch dừng khẩn cấp và khóa an toàn cho động cơ, ngăn ngừa sự cố ngắn mạch.
- Tối ưu không gian: Thiết kế lắp mặt trước giúp tủ điện gọn gàng, chuyên nghiệp hơn.
- Cam kết chính hãng: 100% hàng Mitsubishi Electric nguyên đai nguyên kiện, đầy đủ CO/CQ.
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư tại AUT VN sẵn sàng tư vấn sơ đồ đấu nối và giải pháp lắp đặt tối ưu nhất.
Hướng dẫn lắp đặt (How-to)
- Bước 1: Ngắt hoàn toàn nguồn điện cấp cho thiết bị để đảm bảo an toàn lao động.
- Bước 2: Kiểm tra bề mặt lắp đặt phía trước của Contactor Mitsubishi đảm bảo sạch sẽ và không có vật cản.
- Bước 3: Đặt khối UT-AX2 2B vào đúng vị trí các rãnh định vị ở mặt trước Contactor, ấn nhẹ cho đến khi nghe tiếng "click" để đảm bảo khớp cơ khí.
- Bước 4: Sử dụng đầu cốt (ferrule) để bấm đầu dây điều khiển, đưa vào các cực vít của tiếp điểm và siết chặt.
- Bước 5: Kiểm tra độ chắc chắn của các mối nối, sau đó cấp điện và vận hành thử nghiệm.
Sản phẩm sử dụng chung (isRelatedTo)
Để hệ thống vận hành hoàn hảo, UT-AX2 2B nên được kết hợp cùng:
- Khởi động từ Mitsubishi S-T Series: Các model phổ biến S-T10, S-T20, S-T32...
- Khởi động từ Mitsubishi SD-T Series: Dùng cho các ứng dụng công suất lớn.
- Rơ le nhiệt Mitsubishi: Tạo thành bộ khởi động động cơ bảo vệ quá tải toàn diện.
Ứng dụng thực tế (Application)
- Mạch khởi động Sao - Tam giác (Star-Delta): Sử dụng tiếp điểm NC để thực hiện khóa chéo, ngăn chặn việc đóng đồng thời hai nhánh gây ngắn mạch.
- Hệ thống điều khiển PLC: Gửi tín hiệu phản hồi trạng thái đóng/ngắt của Contactor về bộ điều khiển trung tâm.
- Tủ điện phân phối: Điều khiển đèn báo trạng thái, tín hiệu cảnh báo hoặc mạch dừng khẩn cấp (Emergency Stop).
Câu hỏi thường gặp (FAQ)
1. Sự khác biệt giữa UT-AX2 2B và UT-AX2 2A là gì?
UT-AX2 2B cung cấp 2 tiếp điểm Thường Đóng (NC), dùng để ngắt mạch. Trong khi UT-AX2 2A cung cấp 2 tiếp điểm Thường Mở (NO), dùng để đóng mạch. Bạn cần kiểm tra kỹ sơ đồ mạch trước khi mua.
2. Tôi có lắp được UT-AX2 2B cho Contactor hãng khác không?
Không. Sản phẩm này được thiết kế chuyên biệt và tương thích hoàn hảo nhất với các dòng Contactor của Mitsubishi Electric.
3. Tại sao nên dùng kiểu lắp mặt trước (Front Mount)?
Kiểu lắp này giúp tiết kiệm diện tích theo chiều ngang của tủ điện, giúp tủ gọn gàng và dễ dàng bảo trì mà không cần tháo thiết bị bên cạnh.
4. Khi Contactor hút (có điện), tiếp điểm NC sẽ như thế nào?
Khi Contactor ở trạng thái hút, tiếp điểm NC sẽ mở ra (ngắt mạch). Khi mất điện, nó sẽ tự động trở về trạng thái đóng.
5. Dòng điện định mức của tiếp điểm này là bao nhiêu?
Sản phẩm chịu tải tối đa 6A tại 120VAC. Lưu ý dòng định mức sẽ giảm dần khi điện áp tăng lên để đảm bảo độ bền.
6. Làm sao để biết hàng tại AUT VN là chính hãng?
Mọi sản phẩm tại AUT VN đều có đầy đủ chứng chỉ CO/CQ và bao bì chính hãng Mitsubishi Electric. Quý khách có thể kiểm tra mã sản phẩm trực tiếp trên vỏ hộp.
7. Sản phẩm có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Mitsubishi Electric.
8. Có thể lắp thêm nhiều tiếp điểm phụ cùng lúc không?
Hoàn toàn được. Bạn có thể kết hợp cả tiếp điểm lắp mặt trước và tiếp điểm lắp bên hông để tăng số lượng tiếp điểm theo nhu cầu.
9. Tại sao nên dùng đầu cốt (ferrule) khi đấu nối?
Sử dụng đầu cốt giúp tăng diện tích tiếp xúc, tránh tình trạng lỏng dây gây phát nhiệt hoặc hồ quang điện.
10. AUT VN có giao hàng hỏa tốc không?
Có, AUT VN hỗ trợ giao hàng nhanh chóng trên toàn quốc để đảm bảo tiến độ dự án của quý khách.
Nguồn tham khảo: Mitsubishi Electric Global
