Bạn đang tìm kiếm giải pháp tối ưu cho hệ thống thị giác máy (Machine Vision) của mình? Ống kính Omron 3Z4S-LE SV-3514H là linh kiện quan trọng, được thiết kế chuyên biệt để nâng cao độ chính xác và khả năng thu sáng cho các dòng camera công nghiệp Omron. Với tiêu cự 20mm và khẩu độ lớn f/1.4, sản phẩm này đảm bảo hình ảnh sắc nét ngay cả trong điều kiện ánh sáng phức tạp.
1. Giới thiệu sản phẩm

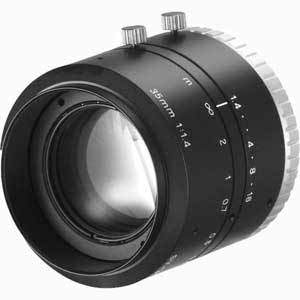

Ống kính 3Z4S-LE SV-3514H là dòng ống kính vùng nhìn rộng (Wide-angle) cao cấp từ thương hiệu Omron. Sản phẩm được tối ưu hóa để hoạt động hoàn hảo cùng hệ thống Omron IS5000 series, giúp các kỹ sư tự động hóa dễ dàng kiểm soát chất lượng sản phẩm trong dây chuyền sản xuất với độ biến dạng ảnh cực thấp (chỉ 0.02%).
2. Điểm nổi bật của Omron 3Z4S-LE SV-3514H
- Khả năng thu sáng vượt trội: Khẩu độ f/1.4 cố định cho phép truyền dẫn ánh sáng tối đa, giúp giảm thiểu nhiễu hình ảnh.
- Góc nhìn rộng & Độ sắc nét cao: Thiết kế vùng nhìn rộng giúp bao quát khu vực kiểm tra tốt hơn với độ biến dạng hình ảnh cực thấp.
- Độ bền công nghiệp: Thiết kế nhỏ gọn (chỉ 27mm chiều dài) và vật liệu cao cấp đảm bảo hoạt động ổn định trong môi trường nhà máy.
- Tương thích hoàn hảo: Chuẩn ngàm C-mount giúp việc lắp đặt và thay thế trở nên nhanh chóng, chính xác.
3. Bảng thông số kỹ thuật chi tiết
| Thông số | Giá trị chi tiết |
|---|
| Model | 3Z4S-LE SV-3514H |
| Loại Lens | Ống kính vùng nhìn rộng (Wide-angle) |
| Kiểu ngàm lắp | C-mount |
| Tiêu cự | 20mm |
| Khẩu độ | f/1.4 (Cố định) |
| Khoảng cách làm việc | 100mm |
| Kích thước cảm biến hỗ trợ | 1/1.8" |
| Chế độ lấy nét | Thủ công (Manual Focus) |
| Phạm vi lấy nét | 0.1m đến vô cùng |
| Dải phóng đại ảnh | 0.3x ... 2.4x |
| Góc nhìn (Field of View) | 16.8° |
| Độ biến dạng ảnh | 0.02% |
| Đường kính/Chiều dài | 12mm / 27mm |
| Thiết bị tương thích | Hệ thống Omron IS5000 series |
Nguồn tham khảo: Omron Industrial Automation
4. Lợi ích khi sử dụng ống kính Omron SV-3514H
- Tối ưu hóa quy trình kiểm tra: Giúp hệ thống Vision nhận diện chính xác các lỗi nhỏ nhất trên bề mặt sản phẩm.
- Tiết kiệm chi phí: Độ bền cao và khả năng tương thích tuyệt vời với hệ sinh thái Omron giúp giảm chi phí bảo trì.
- Lắp đặt linh hoạt: Thiết kế nhỏ gọn phù hợp với nhiều không gian máy móc chật hẹp trong dây chuyền tự động hóa.
5. Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Kiểm tra ngàm C-mount trên camera Omron để đảm bảo không có bụi bẩn.
- Bước 2: Lắp ống kính 3Z4S-LE SV-3514H vào ngàm camera và vặn nhẹ nhàng cho đến khi khớp.
- Bước 3: Điều chỉnh khoảng cách làm việc về mức 100mm theo yêu cầu kỹ thuật.
- Bước 4: Thực hiện lấy nét thủ công (Manual Focus) cho đến khi hình ảnh trên màn hình quan sát đạt độ sắc nét cao nhất.
- Bước 5: Kiểm tra lại dải phóng đại và góc nhìn để đảm bảo bao phủ toàn bộ vật thể cần kiểm tra.
6. Sản phẩm liên quan (isRelatedTo)
Để hệ thống hoạt động hoàn hảo, bạn nên tham khảo các sản phẩm sau:
- Bộ chuyển đổi C-Mount Omron (Mã: COV-7000-CMNT)
- Camera Omron IS5000 Series
- Hệ thống đèn chiếu sáng chuyên dụng cho Machine Vision
7. Ứng dụng thực tế (PropertyValue)
Ống kính 3Z4S-LE SV-3514H được ứng dụng rộng rãi trong:
- Kiểm tra lỗi bề mặt linh kiện điện tử (PCB).
- Đếm và phân loại sản phẩm tốc độ cao trong ngành thực phẩm/dược phẩm.
- Kiểm tra kích thước và lắp ráp cơ khí chính xác.
- Hệ thống thị giác máy trong lắp ráp ô tô và thiết bị gia dụng.
8. Câu hỏi thường gặp (FAQ)
Q1: Ống kính này có dùng được cho các loại camera khác không?
A: Sản phẩm sử dụng chuẩn ngàm C-mount, nên có thể dùng cho các camera công nghiệp khác có cùng chuẩn ngàm, nhưng được tối ưu tốt nhất cho dòng Omron IS5000.
Q2: Tôi có thể thay đổi khẩu độ của ống kính này không?
A: Không, đây là loại ống kính có khẩu độ f/1.4 cố định để đảm bảo độ ổn định ánh sáng cho hệ thống Vision.
Q3: Khoảng cách làm việc 100mm là cố định hay có thể thay đổi?
A: 100mm là khoảng cách làm việc lý tưởng được thiết kế cho lens này để đạt độ nét tốt nhất. Bạn có thể điều chỉnh vị trí camera để thay đổi góc nhìn.
Q4: Sản phẩm có bao gồm bộ chuyển đổi không?
A: Không, bộ chuyển đổi (nếu cần) như COV-7000-CMNT sẽ được bán rời.
Q5: Ống kính này có chống nước không?
A: Sản phẩm không có cấp bảo vệ (IP rating) chuyên dụng chống nước, cần lắp đặt trong môi trường khô ráo, tránh bụi bẩn trực tiếp.
Q6: Làm sao để biết ống kính có bị lệch tiêu cự không?
A: Bạn có thể kiểm tra bằng cách lấy nét thủ công và quan sát độ sắc nét của các cạnh vật thể trên phần mềm điều khiển camera.
Q7: Tôi có thể mua hàng chính hãng tại AUT VN không?
A: Có, AUT VN cam kết cung cấp hàng Omron chính hãng, đầy đủ CO/CQ.
Q8: Thời gian bảo hành sản phẩm là bao lâu?
A: Sản phẩm được bảo hành theo chính sách tiêu chuẩn của hãng Omron.
Q9: Ống kính này có lắp được cho cảm biến 1/2" không?
A: Ống kính được tối ưu cho cảm biến kích thước 1/1.8", bạn nên kiểm tra kỹ thông số cảm biến camera để có kết quả tốt nhất.
Q10: Tại sao tôi nên chọn mua tại AUT VN thay vì các đơn vị khác?
A: AUT VN cung cấp giá cạnh tranh, hỗ trợ kỹ thuật cài đặt miễn phí và đầy đủ hóa đơn VAT/CO/CQ.
