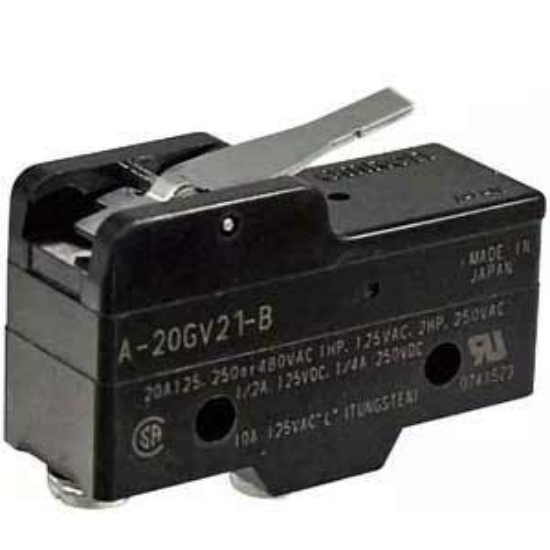

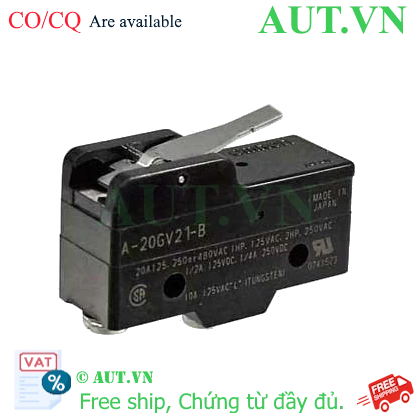

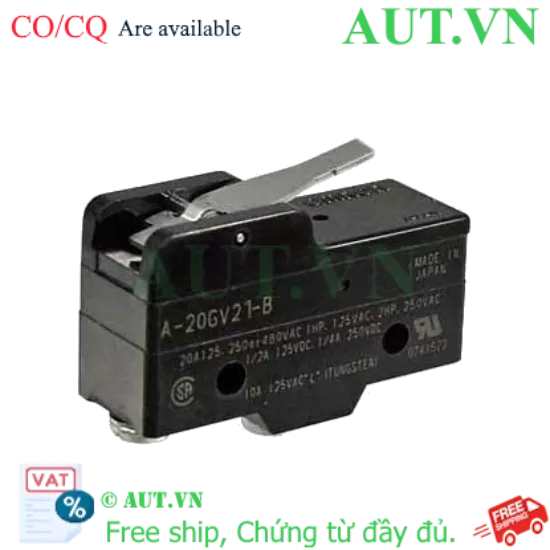

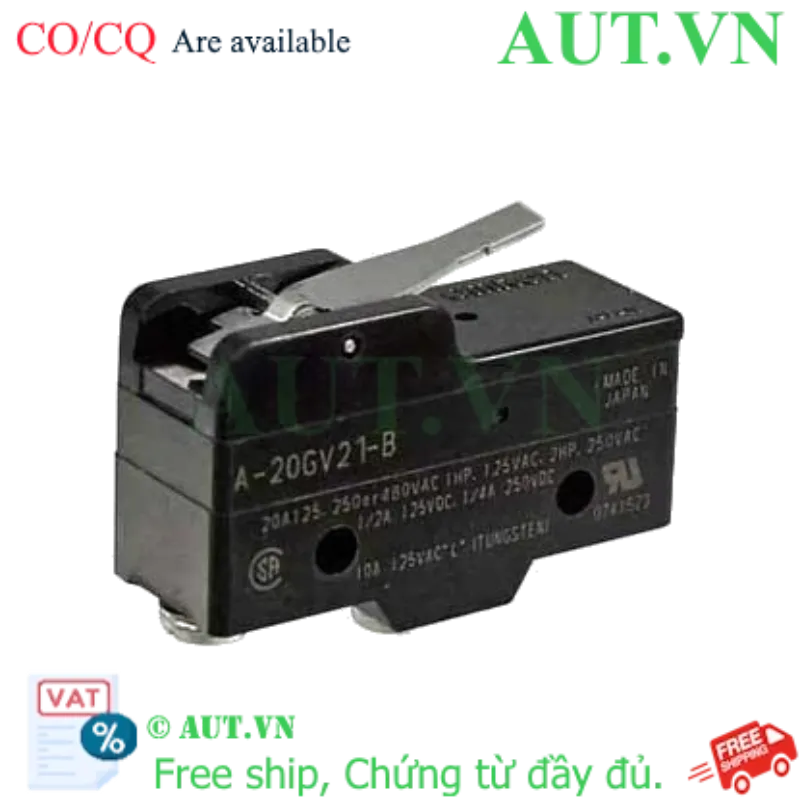

Công tắc hành trình Omron A-20GV21-B | 20A 250VAC, Cần gạt Hinge Lever, SPDT

Khả năng chịu tải cực cao: 20A tại 250VAC, lý tưởng cho các tải điện trở công nghiệp.
Kiểu tác động: Cần gạt (Hinge lever) giúp nhận tín hiệu chính xác và linh hoạt.
Cấu hình tiếp điểm: SPDT (Một cực hai ngả) cho phép tùy biến sơ đồ mạch điện dễ dàng.
Độ bền vượt trội: Sản phẩm Omron Nhật Bản, chịu được cường độ làm việc liên tục trong môi trường công nghiệp.
Lắp đặt nhanh chóng: Thiết kế bắt vít (Screw terminal) chắc chắn, ổn định.

nhà chế tạo: Omron

SKU: A-20GV21-B

Tải xuống mẫu

Giá cũ: 499.650 ₫

Giá bán: 399.720 ₫

Số lượng:

Giới thiệu về Công tắc hành trình Omron A-20GV21-B

Công tắc hành trình Omron A-20GV21-B là thiết bị điện công nghiệp cao cấp, đóng vai trò quan trọng trong việc kiểm soát vị trí và giới hạn hành trình của các bộ phận máy móc. Với khả năng chịu tải lên đến 20A, đây là giải pháp thay thế hoàn hảo cho các dòng công tắc hành trình thông thường vốn có dòng định mức thấp. Sản phẩm được thiết kế đặc biệt để đảm bảo an toàn tuyệt đối cho hệ thống tự động hóa, giúp ngăn chặn các va chạm cơ khí không mong muốn.

Điểm nổi bật của sản phẩm

Hiệu suất mạnh mẽ: Khả năng chịu dòng điện 20A giúp thiết bị hoạt động ổn định ngay cả khi điều khiển các tải lớn.
Cơ chế Hinge Lever chính xác: Thiết kế cần gạt bản lề giúp việc kích hoạt tiếp điểm diễn ra mượt mà, giảm thiểu độ trễ và sai số hành trình.
Tiêu chuẩn quốc tế: Đạt chứng nhận CSA và UL, đảm bảo sự tin cậy về an toàn điện trên toàn cầu.
Vận hành bền bỉ: Chế tạo từ vật liệu chịu lực, chống mài mòn, phù hợp với cường độ làm việc cao trong nhà máy.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Mã sản phẩm (Model)	A-20GV21-B
Kiểu tác động (Actuator Type)	Cần gạt (Hinge lever)
Cấu hình tiếp điểm	SPDT (1 cực 2 ngả)
Dòng điện định mức (Resistive Load)	20A tại 250VAC
Lực tác động (Operating Force)	1.57N
Chiều dài cần gạt	28.3 mm
Khoảng cách tác động	6.5 mm
Phương pháp kết nối	Đầu nối bắt vít (Screw Terminal)
Nhiệt độ hoạt động	-25 đến 80°C
Cấp độ bảo vệ	IP00
Tiêu chuẩn an toàn	CSA, UL

Nguồn tham khảo: Omron Official Website

Lợi ích khi đầu tư Omron A-20GV21-B

Đảm bảo an toàn máy móc: Giúp hệ thống tự động dừng đúng vị trí, tránh gây hư hỏng cơ khí nặng nề.
Tối ưu chi phí vận hành: Độ bền cao từ Omron giúp giảm thiểu tần suất thay thế linh kiện và thời gian dừng máy (downtime).
Tính linh hoạt cao: Tiếp điểm SPDT cho phép ứng dụng đa dạng trong cả mạch điều khiển (control) và mạch công suất (power).

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Định vị: Xác định điểm dừng của vật thể cần kiểm soát và lắp đặt công tắc sao cho cần gạt (Hinge lever) nằm trên quỹ đạo tiếp xúc.
Bước 2: Cố định: Sử dụng vít chuyên dụng để bắt chặt thân công tắc vào bề mặt lắp đặt, đảm bảo không bị rung lắc.
Bước 3: Đấu nối: Tuốt vỏ dây dẫn và đưa vào các terminal. Siết chặt vít để đảm bảo kết nối điện ổn định, tránh tình trạng phóng điện do tiếp xúc kém.
Bước 4: Kiểm tra: Dùng tay tác động thử lên cần gạt để kiểm tra trạng thái đóng/ngắt của tiếp điểm theo sơ đồ SPDT.
Bước 5: Vận hành: Chạy thử máy ở chế độ thủ công hoặc tốc độ thấp trước khi chuyển sang chế độ tự động hoàn toàn.

Sản phẩm sử dụng chung (isRelatedTo)

Để tối ưu bảo vệ các đầu nối điện khỏi bụi bẩn và tác động môi trường, bạn nên kết hợp với các nắp che bảo vệ: AP1-A, AP1-B, AP-A, AP-B, AP-Z.

Ứng dụng thực tế (PropertyValue)

Hệ thống băng tải: Kiểm soát điểm dừng của sản phẩm hoặc giới hạn hành trình băng tải.
Máy đóng gói tự động: Điều khiển vị trí bao bì và các bộ phận kẹp giữ.
Máy CNC & Robot: Giới hạn hành trình các trục di chuyển (X, Y, Z) để tránh va chạm vật lý.
Cửa tự động & Thang máy: Xác định trạng thái đóng/mở hoàn toàn của cửa.

Câu hỏi thường gặp (FAQ)

1. Công tắc Omron A-20GV21-B có chịu được tải lớn không?
Có, sản phẩm có khả năng chịu dòng lên tới 20A tại 250VAC, rất mạnh so với các dòng công tắc hành trình thông thường.

2. Tiếp điểm SPDT có thể dùng cho mục đích gì?
SPDT (1 cực 2 ngả) cho phép bạn lựa chọn một trong hai trạng thái: Thường đóng (NC) hoặc Thường mở (NO) cho mạch điện của mình.

3. Sản phẩm này có khả năng chống nước không?
Model này có cấp bảo vệ IP00, nghĩa là không chống nước và bụi. Bạn nên lắp đặt trong tủ điện hoặc hộp bảo vệ nếu dùng trong môi trường ẩm.

4. Lực tác động 1.57N là phù hợp với ứng dụng nào?
Mức lực này vừa đủ để đảm bảo độ nhạy, không quá nhẹ để tránh bị tác động bởi rung động máy, nhưng cũng không quá nặng gây hại cho cơ cấu.

5. Tại sao tôi nên chọn mua tại AUT VN thay vì các đơn vị khác?
AUT VN cam kết hàng chính hãng Omron, cung cấp đầy đủ CO/CQ, hóa đơn VAT và hỗ trợ kỹ thuật chuyên sâu.

6. Làm sao để biết cần gạt Hinge Lever có bị hỏng hay không?
Nếu cần gạt bị kẹt, không trả về vị trí cũ hoặc tiếp điểm không đóng/ngắt khi tác động, bạn cần kiểm tra hoặc thay thế ngay.

7. Sản phẩm có đạt tiêu chuẩn xuất khẩu không?
Có, sản phẩm đạt tiêu chuẩn UL và CSA, sẵn sàng cho các hệ thống máy móc xuất khẩu toàn cầu.

8. Tôi có thể mua lẻ hoặc mua số lượng lớn không?
AUT VN đáp ứng cả nhu cầu mua lẻ cho bảo trì và mua số lượng lớn cho các dự án lắp đặt máy mới.

9. Khoảng cách tác động 6.5mm có ý nghĩa gì trong lắp đặt?
Đây là khoảng cách cần thiết để vật thể chạm vào cần gạt giúp chuyển trạng thái tiếp điểm. Bạn cần căn chỉnh cơ cấu sao cho điểm tiếp xúc nằm trong phạm vi này.

10. Thời gian bảo hành như thế nào?
Sản phẩm được bảo hành chính hãng theo chính sách của Omron Việt Nam.

Nguồn tham khảo: Omron Official Website
