Rơ le Omron LY3 DC100/110 - 3PDT, 10A, 11 Chân | Hàng Chính Hãng AUT VN

Loại rơ le: Bi-power Relay (Rơ le công suất)
Cấu hình tiếp điểm: 3PDT (3 cặp tiếp điểm chuyển đổi)
Dòng điện định mức: 10A (tải điện trở)
Số chân kết nối: 11 chân (Plug-in)
Điện áp cuộn dây: 100...110VDC
Chất liệu tiếp điểm: Hợp kim Bạc (Ag alloy) cao cấp

nhà chế tạo: Omron

SKU: LY3 DC100/110

Tải xuống mẫu

Giá cũ: 298.200 ₫

Giá bán: 238.560 ₫

Giới thiệu sản phẩm Rơ le Omron LY3 DC100/110

Rơ le Omron LY3 DC100/110 là dòng rơ le công suất cao (Bi-power Relay) được thiết kế để đáp ứng các tiêu chuẩn khắt khe nhất trong công nghiệp tự động hóa. Với cấu hình 3PDT mạnh mẽ, sản phẩm cho phép điều khiển đồng thời 3 mạch điện độc lập, mang lại sự linh hoạt tối đa cho các hệ thống điều khiển phức tạp. Đây là giải pháp tin cậy để chuyển mạch dòng điện lên đến 10A, đảm bảo tính ổn định và tuổi thọ lâu dài cho thiết bị của bạn.

Điểm nổi bật của Omron LY3 DC100/110

Độ bền vượt trội: Sử dụng tiếp điểm hợp kim Bạc (Ag alloy) giúp tăng khả năng chịu tải và hạn chế tình trạng oxy hóa tiếp điểm.
Cấu hình 3PDT mạnh mẽ: Cho phép quản lý nhiều luồng tín hiệu/nguồn điện cùng lúc chỉ với một thiết bị.
Thiết kế chuẩn công nghiệp: Dạng chân cắm (Plug-in) giúp việc thay thế, bảo trì trở nên cực kỳ nhanh chóng và dễ dàng.
Hoạt động ổn định: Khả năng chịu đựng dòng điện và điện áp cao, phù hợp với môi trường điện áp DC 100-110V.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật Omron LY3 DC100/110
Thông số cuộn dây (Coil)	100 VDC (12.7 mA) / 110 VDC (13 mA)
Điện trở cuộn dây	8500 Ω
Công suất tiêu thụ	Khoảng 1.4 W
Điện áp hoạt động tối đa	110% định mức
Cấu hình tiếp điểm (Contact Form)	3PDT (3 Cặp tiếp điểm chuyển đổi)
Loại tiếp điểm	Single (Đơn)
Chất liệu tiếp điểm	Hợp kim Bạc (Ag alloy)

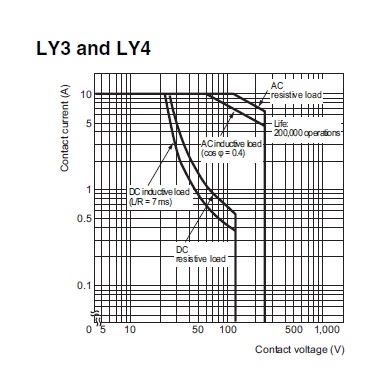

Dòng tải định mức (Resistive load)	10 A (tại 24 VDC hoặc 110 VAC)
Dòng tải cảm (Inductive load)	7.5 A (110 VAC, cosφ = 0.4) / 5 A (24 VDC)
Điện áp tiếp điểm tối đa	250 VAC / 125 VDC
Kiểu chân cắm	Plug-in terminal (11 chân)
Cấp độ bảo vệ	Loại có nắp che (Closed type)

Lợi ích khi sử dụng Rơ le Omron LY3 DC100/110

Việc lựa chọn Rơ le Omron LY3 DC100/110 thay vì các dòng rơ le thông thường mang lại những giá trị thiết thực:

Tiết kiệm chi phí vận hành: Độ bền cao giúp giảm thiểu thời gian dừng máy do hỏng hóc linh kiện.
Tối ưu không gian: Thiết kế nhỏ gọn nhưng hiệu suất lớn, phù hợp cho các tủ điện điều khiển chật hẹp.
An toàn tuyệt đối: Khả năng cách điện và chịu tải cực tốt, giảm thiểu rủi ro cháy nổ trong hệ thống điện.

Hướng dẫn lắp đặt và sử dụng (How-to)

Kiểm tra thông số: Đảm bảo nguồn cấp cho cuộn dây đúng là 100-110VDC để tránh cháy rơ le.
Lắp đặt chân cắm: Sử dụng đế rơ le (Socket) tương ứng để cắm rơ le vào thanh ray (DIN rail).
Đấu nối cuộn dây: Nối nguồn DC vào hai chân của cuộn dây theo đúng sơ đồ kỹ thuật của Omron.
Đấu nối tiếp điểm: Kết nối các tải cần điều khiển vào 3 cặp tiếp điểm 3PDT. Kiểm tra kỹ dòng điện tải không vượt quá 10A.
Kiểm tra vận hành: Cấp nguồn và quan sát tiếng đóng ngắt của rơ le để đảm bảo hoạt động bình thường.
