Rơ le Omron LY3N AC12 - 3PDT, 12VAC, 10A (Chính hãng Omron)

**Loại tiếp điểm:** 3PDT (3 Cực đôi)
**Điện áp cuộn dây:** 12 VAC (50/60 Hz)
**Dòng định mức:** 10A (Tải trở)
**Tính năng đặc biệt:** Tích hợp đèn LED báo trạng thái hoạt động
**Kiểu chân:** Chân cắm (Plug-in) giúp lắp đặt nhanh chóng
**Thương hiệu:** Omron (Nhật Bản)

nhà chế tạo: Omron

SKU: LY3N AC12

Tải xuống mẫu

Giá cũ: 267.150 ₫

Giá bán: 213.720 ₫

Giới thiệu Rơ le Omron LY3N AC12 - Giải pháp đóng cắt công suất cao

Rơ le Omron LY3N AC12 là dòng rơ le công suất (Power Relay) cao cấp thuộc series LY danh tiếng của Omron. Với cấu hình 3PDT (3 cực đôi), sản phẩm cho phép điều khiển đồng thời 3 mạch độc lập, cực kỳ phù hợp cho các hệ thống điều khiển phức tạp trong công nghiệp. Với điện áp cuộn dây 12VAC, đây là lựa chọn tối ưu để tích hợp vào các tủ điện điều khiển, máy móc tự động hóa đòi hỏi độ tin cậy và tính ổn định tuyệt đối.

Điểm nổi bật của sản phẩm

Độ tin cậy cực cao: Tiếp điểm làm bằng hợp kim bạc (Ag alloy) giúp chống mài mòn và tăng tuổi thọ đóng cắt.
Kiểm soát trực quan: Tích hợp đèn LED hiển thị trạng thái hoạt động, giúp kỹ thuật viên dễ dàng kiểm tra hệ thống mà không cần thiết bị đo.
Thiết kế tối ưu: Dạng chân cắm (Plug-in) giúp việc thay thế, bảo trì trở nên nhanh chóng, giảm thiểu thời gian dừng máy (downtime).
Khả năng chịu tải tốt: Dòng định mức lên đến 10A, đáp ứng tốt các ứng dụng điều khiển tải động cơ, đèn, hoặc các thiết bị công suất trung bình.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật LY3N AC12
Điện áp cuộn dây (Coil)	12 VAC (50 Hz: 159 mA / 60 Hz: 134 mA)
Điện trở cuộn dây	24 Ω
Điện áp hoạt động tối đa	110% của định mức
Điện áp giải phóng tối thiểu	30% của định mức
Cấu hình tiếp điểm (Contact form)	3PDT (3 Cực đôi)
Vật liệu tiếp điểm	Hợp kim bạc (Ag alloy)

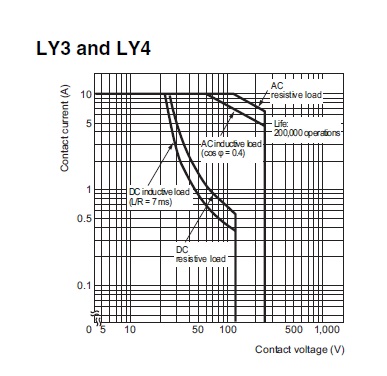

Dòng tải tối đa (Resistive load)	10 A (tại 110 VAC hoặc 24 VDC)
Dòng tải cảm (Inductive load)	7.5 A (110 VAC, cosφ = 0.4) hoặc 5 A (24 VDC)
Điện áp tiếp điểm tối đa	250 VAC / 125 VDC
Kiểu chân cắm	Plug-in terminal (11 chân)
Chỉ báo hoạt động	Đèn LED tích hợp
Cấp bảo vệ	Dạng kín (Closed type cover)

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron LY3N AC12

Việc lựa chọn rơ le Omron LY3N AC12 không chỉ mang lại sự an tâm về chất lượng mà còn giúp tối ưu hóa chi phí vận hành. Nhờ khả năng đóng cắt chính xác và bền bỉ, bạn sẽ giảm thiểu được các sự cố chập cháy hoặc hỏng hóc tiếp điểm do quá tải. Đặc biệt, thiết kế nhỏ gọn nhưng mạnh mẽ giúp tiết kiệm không gian lắp đặt trong các tủ điện điều khiển chật hẹp.

Hướng dẫn sử dụng (How to)

Kiểm tra thông số: Đảm bảo nguồn điện cấp cho cuộn dây đúng là 12VAC để tránh cháy rơ le.
Lắp đặt: Sử dụng đế cắm (socket) tương ứng để lắp rơ le vào thanh ray (DIN Rail) hoặc bảng mạch.
Đấu nối: Kết nối các chân cuộn dây (Coil) với nguồn điều khiển và các chân tiếp điểm (Contact) với tải cần đóng cắt theo sơ đồ 3PDT.
Kiểm tra: Sau khi cấp điện, quan sát đèn LED trên thân rơ le để xác nhận trạng thái hoạt động.

Sản phẩm sử dụng chung với

Để đạt hiệu quả lắp đặt tốt nhất, sản phẩm này thường được sử dụng kết hợp với:

Đế cắm rơ le Omron (Socket): Các dòng socket chuyên dụng cho series LY.
Nguồn điều khiển 12VAC: Đảm bảo ổn định dòng điện cho cuộn dây.
Tủ điện điều khiển/Thanh DIN Rail: Để cố định hệ thống một cách chuyên nghiệp.
