Rơ le Omron LY4 AC24 Bi-power Relay 4PDT 10A - Cuộn dây 24VAC

Thương hiệu: Omron (Nhật Bản)
Loại rơ le: Bi-power Relay (Rơ le công suất)
Kiểu tiếp điểm: 4PDT (4 cực)
Dòng điện định mức: 10A
Điện áp cuộn dây: 24VAC
Số chân: 14 chân (Kiểu cắm Plug-in)
Vật liệu tiếp điểm: Hợp kim Bạc (Ag alloy)

nhà chế tạo: Omron

SKU: LY4 AC24

Tải xuống mẫu

Giá cũ: 262.050 ₫

Giá bán: 209.640 ₫

Số lượng:

Giới thiệu về Rơ le Omron LY4 AC24

Rơ le Omron LY4 AC24 là dòng rơ le công suất (Bi-power Relay) cao cấp được thiết kế để đáp ứng các yêu cầu khắt khe trong hệ thống điều khiển công nghiệp. Với cấu trúc 4PDT (4 cực), sản phẩm cho phép điều khiển đồng thời nhiều mạch điện khác nhau, giúp tối ưu hóa không gian và tăng độ tin cậy cho tủ điện điều khiển. Sản phẩm là lựa chọn hàng đầu cho các kỹ sư cần một thiết bị chuyển mạch bền bỉ, chính xác và có khả năng chịu tải tốt.

Điểm nổi bật của sản phẩm

Khả năng điều khiển đa kênh: Với cấu hình 4PDT, bạn có thể đóng/ngắt 4 mạch độc lập chỉ với một tín hiệu kích.
Độ bền vượt trội: Tiếp điểm làm bằng hợp kim Bạc (Ag alloy) giúp tăng khả năng dẫn điện và chống mài mòn trong điều kiện làm việc cường độ cao.
Thiết kế chuẩn công nghiệp: Dạng chân cắm (Plug-in) 14 chân giúp việc lắp đặt và thay thế cực kỳ nhanh chóng, giảm thiểu thời gian dừng máy.
Thương hiệu uy tín: Omron là tiêu chuẩn vàng trong ngành thiết bị điện tự động hóa toàn cầu.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật Omron LY4 AC24
Thông số cuộn dây (Coil)	24 VAC (50Hz: 93.6 mA \| 60Hz: 80 mA)
Điện trở cuộn dây	78 Ω
Điện áp hoạt động (Set voltage)	Tối đa 80% điện áp định mức
Điện áp nhả (Release voltage)	Tối thiểu 30% điện áp định mức
Kiểu tiếp điểm (Contact form)	4PDT (4 cực 4 trạng thái)

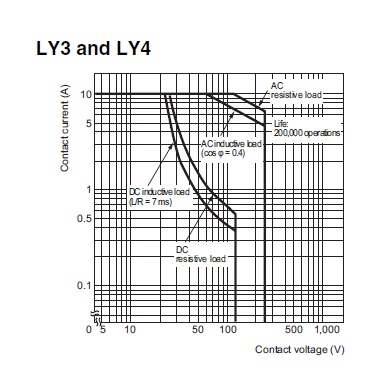

Dòng định mức (Rated load)	10 A (Tải trở) \| 7.5 A (Tải cảm 110VAC) \| 5 A (Tải cảm 24VDC)
Điện áp tiếp điểm tối đa	250 VAC / 125 VDC
Vật liệu tiếp điểm	Hợp kim Bạc (Ag alloy)
Cấu trúc chân cắm	Plug-in terminal (14 chân)
Cấp bảo vệ	Dạng kín (Closed type cover)

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron LY4 AC24

Tiết kiệm chi phí: Độ bền cao giúp giảm tần suất thay thế linh kiện, tối ưu chi phí bảo trì hệ thống.
An toàn tuyệt đối: Khả năng chịu tải dòng cao và cơ chế bảo vệ tốt giúp ngăn ngừa các sự cố chập cháy trong tủ điện.
Tính linh hoạt: Phù hợp với nhiều môi trường từ sản xuất dân dụng đến các nhà máy công nghiệp nặng.

Hướng dẫn sử dụng (How-to)

Kiểm tra thông số: Đảm bảo nguồn điện điều khiển là 24VAC để tránh làm cháy cuộn dây.
Lắp đặt: Cắm rơ le vào đế (Socket) tương ứng (ví dụ đế Omron PYF14A) để đảm bảo tiếp xúc chắc chắn.
Đấu nối: Kết nối các chân tiếp điểm theo sơ đồ mạch 4PDT đã thiết kế.
Kiểm tra: Sau khi cấp nguồn, kiểm tra tiếng đóng ngắt của rơ le và đo thông mạch tại các tiếp điểm để đảm bảo hoạt động đúng.
