Cảm biến Encoder Omron E6B2-CWZ1X 1500P/R 0.5M

5VDC
Loại trục
1500 xung/vòng
Line-driver output (TTL)
A, A-, B, B-, Z, Z- phase, A,B,Z phase

nhà chế tạo: Omron

SKU: E6B2-CWZ1X 1500P/R 0.5M

Tải xuống mẫu

Giá cũ: 4.384.314 ₫

Giá bán: 3.653.595 ₫

Thông tin chi tiết của: Cảm biến Encoder Omron E6B2-CWZ1X 1500P/R 0.5M

Thông số kỹ thuật cơ bản của: E6B2-CWZ1X 1500P/R 0.5M

Encoding method	Incremental Shaft model
Resolution	1500 P/R
Output phases	A, -A, B, -B, Z and -Z
Control output	Line driver output
Connection method	Pre-wired models (Cable length: 0.5 m)

Thông số kỹ thuật chi tiết của: E6B2-CWZ1X 1500P/R 0.5M

Model	E6B2-CWZ1X 1500P/R 0.5M
Categorise		Incremental Shaft model

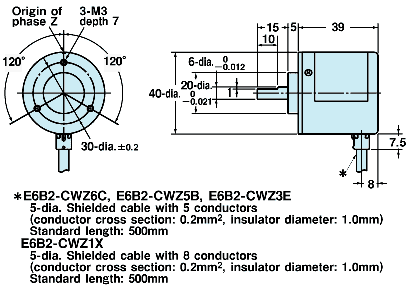

Diameter		40 mm dia.
Power supply voltage		5 VDC±5% ripple (p-p) 5% max.
Current consumption		160 mA max.
Resolution		1500 P/R
Inrush current		Approx. 9 A (0.3 ms)
Output phases		A, -A, B, -B, Z and -Z

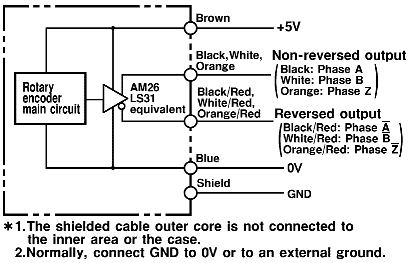

Control output	Output type	Line driver output
	Output voltage	Vo: 2.5 V min.Vs: 0.5 V max.
	Load current	High level (Io): -20 mALow level (Is): 20 mA
Starting positional point		Equipped
Max. response frequency		100 kHz
Phase difference on output		90±45 ° between A and B (1/4 T ± 1/8 T)
Rise and fall times of output		0.1 µs max. (Cable length: 2 m max., Io = -20 mA, Is = 20 mA)
Starting torque		0.98 mN.m max.
Moment of inertia		1 x 10^-6 kg.m² max.
Shaft loading		Radial: 30 NThrust: 20 N
Max. permissible rotation		6000 r/min
Ambient temperature		Operating: -10 to 70 ℃ (with no icing)Storage: -25 to 85 ℃ (with no icing)
Ambient humidity		Operating: 35 to 85 % (with no condensation)Storage: 35 to 85 % (with no condensation)
Insulation resistance		Between charged parts and the case: 20 MΩ or higher (500 VDC megger)
Dielectric strength		Between charged parts and the case: 500 VAC 50/60 Hz 1 min
Vibration resistance		Destruction: 10 to 500 Hz, 2-mm or 150 m/s² double amplitude for 11 min 3 times each in X, Y, and Z directions
Shock resistance		Destruction: 1000 m/s² for 3 times each in X, Y, and Z directions
Degree of protection		IEC: IP50
Connection method		Pre-wired models (Cable length: 0.5 m)
Material		Case: ABSMain Unit: AluminumShaft: SUS420J2
Weight		Package: Approx. 100 g
Accessories		Instruction manual, Couplings, Hex-head spanner
