Encoder E6C2-CWZ1X có thể dùng nguồn 24V được không?

Không, sản phẩm này yêu cầu nguồn điện áp 5VDC. Bạn cần sử dụng bộ chuyển đổi nguồn nếu hệ thống đang dùng 24V.

Tại sao tôi nên chọn ngõ ra Line Driver thay vì Open Collector?

Line Driver có khả năng chống nhiễu cực tốt nhờ tín hiệu vi sai, phù hợp cho truyền tải dữ liệu tốc độ cao.

Độ phân giải 1024 xung có ý nghĩa gì?

Nghĩa là trong một vòng quay của trục, Encoder sẽ phát ra đúng 1024 xung, giúp bộ điều khiển xác định vị trí cực kỳ chi tiết.

Sản phẩm có chống nước không?

Sản phẩm đạt tiêu chuẩn IP64, có khả năng chống bụi và kháng tia nước bắn từ mọi hướng.

Tôi có thể thay đổi chiều quay của Encoder không?

Có, bạn có thể thay đổi chiều quay thông qua việc cấu hình phần mềm trong PLC hoặc đảo ngược pha A và B.

Dây 2m có thể nối dài thêm không?

Có thể, nhưng cần lưu ý về việc suy giảm tín hiệu. Do sử dụng ngõ ra Line Driver, việc nối dài sẽ ít bị ảnh hưởng bởi nhiễu hơn.

Làm sao để phân biệt hàng chính hãng Omron?

Hàng chính hãng thường có tem nhãn sắc nét, đầy đủ thông tin model và đi kèm đầy đủ CO/CQ.

AUT VN có hỗ trợ kỹ thuật sau khi mua không?

Có, AUT VN cam kết miễn phí hỗ trợ cài đặt và hướng dẫn sử dụng thiết bị.

Cảm biến Encoder Omron E6C2-CWZ1X 1024 xung, Line Driver, Dây 2m - AUT VN

Độ phân giải cao: 1024 xung/vòng (P/R) cho độ chính xác cực cao.
Ngõ ra Line Driver (TTL): Khả năng chống nhiễu vượt trội, truyền tín hiệu ổn định ở tốc độ cao.
Điện áp hoạt động: 5VDC ±5%.
Kết nối tiện lợi: Dòng có sẵn dây (Pre-wired) dài 2m, dễ dàng lắp đặt.
Độ bền công nghiệp: Tiêu chuẩn IP64, chịu được môi trường dầu và rung động.
Thương hiệu: Omron (Nhật Bản) - Đảm bảo chất lượng chuẩn quốc tế.

nhà chế tạo: Omron

SKU: E6C2-CWZ1X 1024P/R 2M

Tải xuống mẫu

Giá cũ: 6.307.950 ₫

Giá bán: 5.046.360 ₫

Giới thiệu Cảm biến Encoder Omron E6C2-CWZ1X 1024 xung

Trong các hệ thống tự động hóa chính xác, việc kiểm soát vị trí và tốc độ quay là yếu tố sống còn. Cảm biến Encoder Omron E6C2-CWZ1X là dòng Encoder tăng dần (Incremental Encoder) cao cấp, được thiết kế để cung cấp phản hồi chính xác về chuyển động trục. Với độ phân giải 1024 xung/vòng và ngõ ra Line Driver mạnh mẽ, sản phẩm này là lựa chọn hàng đầu cho các ứng dụng yêu cầu tốc độ cao và môi trường nhiễu điện từ lớn.

Điểm nổi bật của Omron E6C2-CWZ1X

Công nghệ Line Driver: Khác với các dòng Open Collector thông thường, ngõ ra Line Driver giúp truyền tín hiệu vi sai, triệt tiêu nhiễu tối đa trên đường truyền dài.
Độ chính xác tuyệt đối: Với 1024 xung cho mỗi vòng quay, thiết bị giúp hệ thống điều khiển (PLC, Servo) xác định vị trí cực kỳ mịn.
Thiết kế bền bỉ: Vỏ hợp kim kẽm và nhôm cao cấp, chịu được rung động và va đập mạnh theo tiêu chuẩn công nghiệp.
Đáp ứng nhanh: Tần số đáp ứng lên đến 100 kHz, phù hợp cho các máy móc vận hành tốc độ cao.

Thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	E6C2-CWZ1X 1024P/R 2M
Phương pháp mã hóa	Encoder trục tăng dần (Incremental Shaft model)
Độ phân giải	1024 P/R (Xung/vòng)
Các pha ngõ ra	A, -A, B, -B, Z và -Z
Kiểu ngõ ra	Line Driver (TTL)
Điện áp nguồn	5 VDC ±5%
Dòng điện tiêu thụ	Tối đa 160 mA
Tần số đáp ứng tối đa	100 kHz
Điện áp ngõ ra	Vo: Tối thiểu 2.5 V \| Vs: Tối đa 0.5 V
Tốc độ quay tối đa	6000 vòng/phút (r/min)
Cấp bảo vệ	IP64 (Kháng bụi và tia nước)
Chiều dài dây kết nối	2 mét (Pre-wired)
Nhiệt độ hoạt động	-10 đến 70 ℃
Chất liệu	Vỏ: Hợp kim kẽm, Thân: Nhôm, Trục: SUS420J2

Lợi ích khi sử dụng Omron E6C2-CWZ1X

Việc đầu tư vào Encoder Omron E6C2-CWZ1X giúp doanh nghiệp giảm thiểu tối đa các lỗi sai lệch vị trí trong quá trình sản xuất, từ đó nâng cao chất lượng thành phẩm. Nhờ khả năng chống nhiễu của Line Driver, hệ thống của bạn sẽ vận hành ổn định ngay cả trong môi trường nhà máy có nhiều biến tần và động cơ lớn, giúp giảm chi phí bảo trì và dừng máy ngoài ý muốn.

Hướng dẫn sử dụng (How-to)

Lắp đặt cơ khí: Gắn trục Encoder vào trục động cơ hoặc bộ phận cần đo, đảm bảo độ đồng tâm để tránh rung lắc.

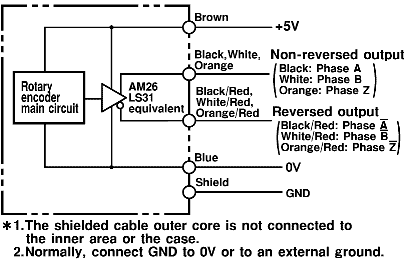

Kết nối điện: Kết nối các dây pha (A, A-, B, B-, Z, Z-) vào các đầu vào vi sai của PLC hoặc bộ điều khiển tương ứng. Lưu ý sử dụng nguồn 5VDC chuẩn.
Kiểm tra tín hiệu: Sử dụng máy hiện sóng (Oscilloscope) để kiểm tra dạng sóng xung trước khi đưa vào hệ thống điều khiển chính.
Cài đặt phần mềm: Thiết lập thông số xung trong PLC tương ứng với độ phân giải 1024 xung/vòng.

Sản phẩm sử dụng chung với (isRelatedTo)

Để hệ thống vận hành hoàn hảo, Encoder Omron E6C2-CWZ1X thường được kết hợp với: PLC Siemens/Mitsubishi, Bộ điều khiển Servo, Biến tần (Inverter), và các loại Động cơ bước (Stepper Motor).

Ứng dụng thực tế (PropertyValue)

Sản phẩm được ứng dụng rộng rãi trong: Máy CNC độ chính xác cao, Hệ thống băng tải thông minh, Robot công nghiệp, Máy đóng gói tự động, và Thiết bị đo lường chính xác.

Câu hỏi thường gặp (FAQ)

1. Encoder E6C2-CWZ1X có thể dùng nguồn 24V được không?: Không, sản phẩm này yêu cầu nguồn điện áp 5VDC. Bạn cần sử dụng bộ chuyển đổi nguồn nếu hệ thống đang dùng 24V.
2. Tại sao tôi nên chọn ngõ ra Line Driver thay vì Open Collector?: Line Driver có khả năng chống nhiễu cực tốt nhờ tín hiệu vi sai, phù hợp cho truyền tải dữ liệu tốc độ cao và khoảng cách xa mà không bị sai lệch xung.
3. Độ phân giải 1024 xung có ý nghĩa gì?: Nghĩa là trong một vòng quay của trục, Encoder sẽ phát ra đúng 1024 xung, giúp bộ điều khiển xác định vị trí cực kỳ chi tiết.
4. Sản phẩm có chống nước không?: Sản phẩm đạt tiêu chuẩn IP64, có khả năng chống bụi và kháng tia nước bắn từ mọi hướng.
5. Tôi có thể thay đổi chiều quay của Encoder không?: Có, bạn có thể thay đổi chiều quay thông qua việc cấu hình phần mềm trong PLC hoặc đảo ngược pha A và B.
6. Dây 2m có thể nối dài thêm không?: Có thể, nhưng cần lưu ý về việc suy giảm tín hiệu. Do sử dụng ngõ ra Line Driver, việc nối dài sẽ ít bị ảnh hưởng bởi nhiễu hơn so với các loại khác.
7. Làm sao để phân biệt hàng chính hãng Omron?: Hàng chính hãng thường có tem nhãn sắc nét, đầy đủ thông tin model và đi kèm đầy đủ CO/CQ khi mua tại các đại lý uy tín như AUT VN.
8. AUT VN có hỗ trợ kỹ thuật sau khi mua không?: Có, AUT VN cam kết miễn phí hỗ trợ cài đặt và hướng dẫn sử dụng thiết bị cho khách hàng.
