Cảm biến Encoder Omron E6C2-CWZ6C 50P/R 2M

5...24VDC
Loại trục
A,B,Z phase
50 xung/vòng
NPN open collector output

nhà chế tạo: Omron

SKU: E6C2-CWZ6C 50P/R 2M

Tải xuống mẫu

Giá cũ: 4.231.537 ₫

Giá bán: 3.526.281 ₫

Số lượng:

Thông tin chi tiết của: Cảm biến Encoder Omron E6C2-CWZ6C 50P/R 2M

Thông số kỹ thuật cơ bản của: E6C2-CWZ6C 50P/R 2M

Encoding method	Incremental Shaft model
Resolution	50 P/R
Output phases	A, B and Z
Control output	NPN open collector
Connection method	Pre-wired models (Cable length: 2 m)

Thông số kỹ thuật chi tiết của: E6C2-CWZ6C 50P/R 2M

Model	E6C2-CWZ6C 50P/R 2M
Categorise		Incremental Shaft model

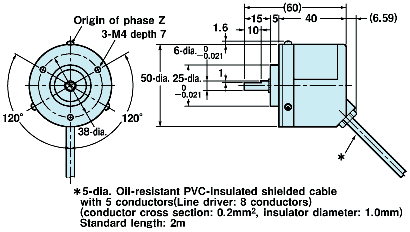

Diameter		50 mm dia.
Power supply voltage		5 to 24 VDC (-5% to +15%) Ripple (p-p) 5% max.
Current consumption		80 mA max.
Resolution		50 P/R
Inrush current		Approx. 9 A (0.3 ms)
Output phases		A, B and Z

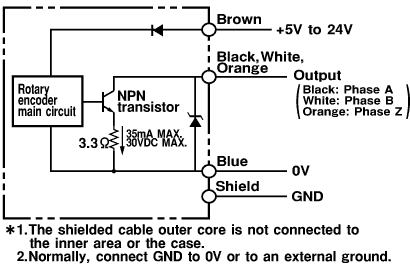

Control output	Output type	NPN open collector
	Load power supply voltage	30 V max.DC
	Sink current	35 mA max.
	Residual voltage	0.4 V max. (at sink current 35 mA)
Starting positional point		Equipped
Max. response frequency		100 kHz
Phase difference on output		90±45 ° between A and B (1/4 T ± 1/8 T)
Rise and fall times of output		1 µs max. (Cable length: 2 m, output voltage: 5 V, load resistance: 1 kΩ)
Starting torque		10 mN.m max.
Moment of inertia		3 x 10^-7 kg.m² max.
Shaft loading		Radial: 50 NThrust: 30 N
Max. permissible rotation		6000 r/min
Protective circuit		Output short-cut protectionPower supply reverse polarity protection
Ambient temperature		Operating: -10 to 70 ℃ (with no icing)Storage: -25 to 85 ℃ (with no icing)
Ambient humidity		Operating: 35 to 85 % (with no condensation)Storage: 35 to 85 % (with no condensation)
Insulation resistance		Between charged parts and the case: 100 MΩ min. (at 500 VDC)
Dielectric strength		Between charged parts and the case: 500 VAC 50/60 Hz 1 min
Vibration resistance		Destruction: 10 to 500 Hz, 2-mm or 150 m/s² double amplitude for 11 min 3 times each in X, Y, and Z directions
Shock resistance		Destruction: 1000 m/s² for 3 times each in X, Y, and Z directions
Degree of protection		IEC: IP64Company standard: Oil resistance
Connection method		Pre-wired models (Cable length: 2 m)
Material		Case: Zinc alloyMain Unit: AluminumShaft: SUS420J2
Weight		Package: Approx. 400 g
Accessories		Instruction manual
