Encoder Tuyệt Đối Omron E6C3-AG5C 1024P/R | Gray Code, IP65, Kháng Dầu

Loại: Encoder tuyệt đối (Absolute Shaft Encoder) cao cấp
Độ phân giải: 1024 xung/vòng (P/R)
Công nghệ mã: Gray Code (Chống sai số tín hiệu tối đa)
Kiểu ngõ ra: NPN Open Collector
Tiêu chuẩn bảo vệ: IP65, thiết kế chuyên dụng kháng dầu
Thương hiệu: Omron chính hãng tại AUT VN

nhà chế tạo: Omron

SKU: E6C3-AG5C 1024P/R 2M

Tải xuống mẫu

Giá cũ: 9.951.600 ₫

Giá bán: 7.961.280 ₫

Giới thiệu Encoder Tuyệt Đối Omron E6C3-AG5C 1024P/R

Encoder Omron E6C3-AG5C 1024P/R là giải pháp cảm biến vị trí hàng đầu dành cho các hệ thống tự động hóa hiện đại. Khác biệt hoàn toàn với các dòng Encoder tương đối (Incremental), dòng Encoder tuyệt đối (Absolute) này có khả năng ghi nhớ chính xác tọa độ ngay cả khi hệ thống bị mất nguồn đột ngột. Điều này giúp máy móc của bạn không cần phải thực hiện quy trình tìm điểm gốc (Homing) mỗi khi khởi động lại, từ đó tiết kiệm tối đa thời gian vận hành và bảo vệ tuổi thọ cơ khí cho thiết bị.

Sản phẩm được tối ưu hóa với công nghệ Gray Code giúp triệt tiêu hoàn toàn lỗi đọc sai xung ở tốc độ cao, kết hợp cùng chuẩn bảo vệ IP65 và khả năng kháng dầu, đảm bảo sự ổn định tuyệt đối trong các môi trường sản xuất công nghiệp khắc nghiệt nhất.

Điểm nổi bật của Omron E6C3-AG5C

Công nghệ Absolute vượt trội: Duy trì dữ liệu vị trí chính xác sau khi mất điện, tối ưu hóa chu kỳ sản xuất.
Truyền tải Gray Code ổn định: Giảm thiểu tối đa sai số chuyển đổi trạng thái, đảm bảo tín hiệu luôn sạch và chính xác.
Thiết kế siêu bền: Vỏ nhôm cao cấp và trục thép không gỉ SUS303, đạt chuẩn IP65 chống bụi và kháng dầu hiệu quả.
Tương thích rộng rãi: Ngõ ra NPN Open Collector dễ dàng tích hợp với các dòng PLC phổ biến như Omron, Mitsubishi, Siemens.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	E6C3-AG5C 1024P/R 2M
Loại Encoder	Encoder tuyệt đối (Absolute Shaft)
Độ phân giải	1024 xung/vòng (P/R)
Mã ngõ ra (Output Code)	Gray Code
Kiểu ngõ ra	NPN Open Collector
Điện áp nguồn	12 ~ 24 VDC (Dung sai -10% ~ +15%)
Dòng điện tiêu thụ	Tối đa 70 mA
Tần số đáp ứng tối đa	20 kHz
Tốc độ quay tối đa	5000 vòng/phút (r/min)
Đường kính trục	50 mm
Chiều dài cáp	2 mét (Dây liền)
Tiêu chuẩn bảo vệ	IP65 / Kháng dầu công nghiệp
Vật liệu chế tạo	Vỏ nhôm, Trục thép không gỉ SUS303
Nhiệt độ vận hành	-10 đến 70 ℃

Lợi ích khi đầu tư vào Omron E6C3-AG5C

Nâng cao năng suất: Loại bỏ hoàn toàn thời gian chờ máy thực hiện quy trình "về Home" sau mỗi lần mất điện hoặc khởi động lại.
Đảm bảo an toàn vận hành: Giảm thiểu rủi ro va chạm cơ khí do sai lệch vị trí khi hệ thống bị ngắt điện đột ngột.
Tiết kiệm chi phí bảo trì: Khả năng kháng dầu và chuẩn IP65 giúp thiết bị hoạt động bền bỉ trong môi trường khắc nghiệt, giảm tần suất thay thế linh kiện.

Hướng dẫn lắp đặt và vận hành (How-to)

Căn chỉnh cơ khí: Lắp đặt Encoder sao cho trục được đồng tâm tuyệt đối với trục truyền động để tránh hiện tượng rung lắc, gây mòn trục nhanh.
Kết nối nguồn: Đấu nối nguồn điện 12-24VDC vào thiết bị, lưu ý đúng cực âm/dương theo sơ đồ kỹ thuật Omron.
Đấu nối tín hiệu: Kết nối các dây tín hiệu Gray code tương ứng vào module ngõ vào của PLC.
Cấu hình bộ điều khiển: Thiết lập trên PLC chế độ đọc dữ liệu Gray code để bộ giải mã nhận diện chính xác tọa độ.
Kiểm tra vận hành: Chạy thử hệ thống ở tốc độ thấp để xác nhận giá trị vị trí hiển thị trên màn hình PLC tăng/giảm chính xác theo chiều quay.

Sản phẩm sử dụng kết hợp (isRelatedTo)

Để đạt hiệu quả vận hành tối ưu, quý khách nên trang bị thêm:

Khớp nối trục (Coupling): Giúp giảm chấn và bù sai lệch tâm giữa trục Encoder và động cơ.
Bộ điều khiển PLC: Các dòng Omron CP1H/CP1L, PLC Siemens hoặc Mitsubishi có hỗ trợ đọc tín hiệu xung/Gray code.
Bộ nguồn DC ổn định: Sử dụng bộ nguồn 24VDC chất lượng cao để đảm bảo điện áp cung cấp cho Encoder luôn ổn định.

Ứng dụng thực tế (PropertyValue)

Máy đóng gói tự động: Định vị chính xác điểm cắt màng phim và vị trí dán nhãn sản phẩm.
Cánh tay Robot: Kiểm soát chính xác góc quay của các khớp nối trong chuyển động robot.
Máy công cụ CNC: Theo dõi vị trí trục X, Y, Z yêu cầu độ chính xác cực cao.
Hệ thống băng tải thông minh: Phân loại và định vị sản phẩm trên dây chuyền sản xuất tự động.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi nên dùng Encoder tuyệt đối thay vì loại tương đối?
Encoder tuyệt đối như E6C3-AG5C lưu giữ vị trí ngay cả khi mất điện. Bạn không cần phải chạy máy về điểm Home khi khởi động lại, giúp tiết kiệm thời gian và an toàn hơn.

2. Mã Gray code có ưu điểm gì so với mã nhị phân thông thường?
Mã Gray chỉ thay đổi 1 bit duy nhất giữa hai giá trị liên tiếp, giúp triệt tiêu lỗi đọc sai xung khi trục quay ở tốc độ cao.

3. Sản phẩm có chịu được dầu máy và bụi không?
Có, sản phẩm đạt chuẩn IP65 và được thiết kế chuyên dụng để kháng dầu, rất phù hợp cho môi trường nhà máy sản xuất cơ khí.

4. Điện áp 12-24VDC có thể dùng chung nguồn với PLC không?
Hoàn toàn được, nếu nguồn PLC của bạn nằm trong dải từ 12V đến 24VDC.

5. Độ phân giải 1024 xung/vòng có ý nghĩa gì?
Nó cho phép bộ điều khiển nhận biết vị trí của trục được chia thành 1024 phần bằng nhau trong một vòng quay 360 độ.

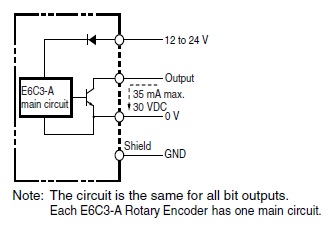

6. Tôi cần lưu ý gì khi đấu nối ngõ ra NPN Open Collector?
Nếu PLC không có điện trở kéo lên (pull-up), bạn cần lắp thêm điện trở kéo lên nối với nguồn dương để tín hiệu được ổn định.

7. Sản phẩm có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng thông qua AUT VN.

8. Làm sao để phát hiện Encoder bị lỗi?
Dấu hiệu thường là giá trị vị trí trên PLC bị nhảy loạn hoặc không thay đổi dù trục vẫn đang quay.

9. Tôi có thể thay thế model này bằng loại có độ phân giải khác không?
Có thể về phần cứng, nhưng bạn bắt buộc phải lập trình lại bộ điều khiển để tương thích với số xung mới.

10. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ giấy tờ chứng minh nguồn gốc và chất lượng cho khách hàng.

Nguồn tham khảo: Omron Industrial Automation
