Cảm biến Encoder Omron E6F-CWZ5G 1000P/R 2M

Loại trục
A,B phase
12...24VDC
1000 xung/vòng
Complementary output (Push-pull / HTL)

nhà chế tạo: Omron

SKU: E6F-CWZ5G 1000P/R 2M

Tải xuống mẫu

Giá cũ: 11.652.854 ₫

Giá bán: 9.710.712 ₫

Thông tin chi tiết của: Cảm biến Encoder Omron E6F-CWZ5G 1000P/R 2M

Thông số kỹ thuật cơ bản của: E6F-CWZ5G 1000P/R 2M

Encoding method	Incremental Shaft model
Resolution	1000 P/R
Output phases	A, B and Z
Control output	Complementary output
Connection method	Pre-wired models (Cable length: 2 m)

Thông số kỹ thuật chi tiết của: E6F-CWZ5G 1000P/R 2M

Model	E6F-CWZ5G 1000P/R 2M
Categorise		Incremental Shaft model

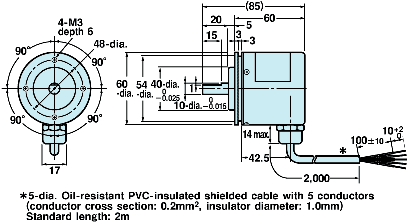

Diameter		60 mm dia.
Power supply voltage		12 to 24 VDC (-10% to +15%) Ripple (p-p) 5% max.
Current consumption		100 mA max.
Resolution		1000 P/R
Inrush current		Approx. 9 A (5 µs)
Output phases		A, B and Z

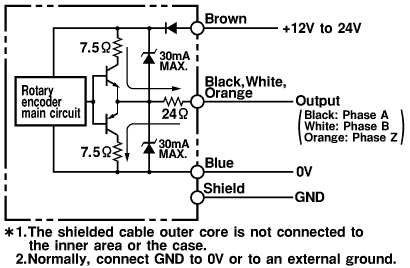

Control output	Output type	Complementary output
	Output voltage	VH: Vcc -3 V min. (IO = 30 mA)VL: 2 V max. (IO = -30 mA)
	Load current	±30 mA
Max. response frequency		83 kHz
Phase difference on output		90±45 ° between A and B (1/4 T ± 1/8 T)
Rise and fall times of output		1 µs max. (Cable length: 2 m, load current: 30 mA)
Starting torque		Room temperature: 10 mN.m max.Low temperature: 15 mN.m max.
Moment of inertia		3 x 10^-6 kg.m² max.
Shaft loading		Radial: 120 NThrust: 50 N
Max. permissible rotation		5000 r/min
Protective circuit		Output short-cut protectionPower supply reverse polarity protection
Ambient temperature		Operating: -10 to 70 ℃ (with no icing)Storage: -25 to 85 ℃ (with no icing)
Ambient humidity		Operating: 35 to 85 % (with no condensation)Storage: 35 to 85 % (with no condensation)
Insulation resistance		Between charged parts and the case: 20 MΩ or higher (500 VDC megger)
Dielectric strength		Between charged parts and the case: 500 VAC 50/60 Hz 1 min
Vibration resistance		Destruction: 10 to 500 Hz, 2-mm or 150 m/s² double amplitude for 11 min 3 times each in X, Y, and Z directions
Shock resistance		Destruction: 1000 m/s² for 3 times each in X, Y, and Z directions
Degree of protection		IEC: IP65Company standard: Oil resistance
Connection method		Pre-wired models (Cable length: 2 m)
Material		Case: Zinc alloyMain Unit: AluminumShaft: SUS420J2
Weight		Package: Approx. 400 g
Accessories		Instruction manual
