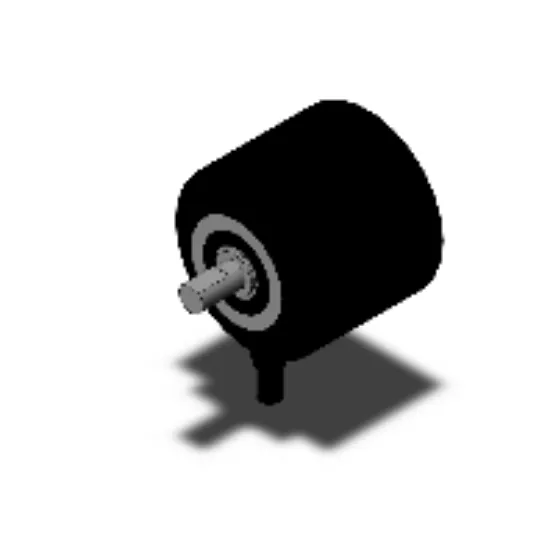

Giới thiệu về Cảm biến Encoder Omron E6C3-CWZ3XH 1024P/R
Cảm biến Encoder Omron E6C3-CWZ3XH là dòng encoder quay tương đối (Incremental Shaft Encoder) cao cấp, được thiết kế để đo tốc độ quay và vị trí của trục máy với độ chính xác cực cao. Với độ phân giải 1024 xung/vòng và ngõ ra Line Driver, sản phẩm này là giải pháp tối ưu cho các hệ thống tự động hóa yêu cầu khắt khe về khả năng chống nhiễu điện từ và độ ổn định tín hiệu trong môi trường nhà máy.
Điểm nổi bật của Omron E6C3-CWZ3XH
- Khả năng chống nhiễu tuyệt vời: Sử dụng ngõ ra Line Driver (TTL) với các cặp pha đối xứng (A, -A, B, -B, Z, -Z), giúp loại bỏ nhiễu chế độ chung, đảm bảo tín hiệu truyền đi xa mà không bị sai lệch.
- Độ bền công nghiệp: Vỏ nhôm chắc chắn, đạt tiêu chuẩn IP65 và khả năng kháng dầu, cho phép vận hành trong điều kiện khắc nghiệt.
- Độ chính xác cao: 1024 xung mỗi vòng quay giúp kiểm soát vị trí và tốc độ một cách chi tiết nhất.
- Thiết kế tối ưu: Trục SUS303 chống ăn mòn, vận hành mượt mà với mô-men xoắn khởi động thấp.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết kỹ thuật |
| Model | E6C3-CWZ3XH 1024P/R 1M |
| Loại Encoder | Incremental Shaft model (Quay tương đối) |
| Độ phân giải | 1024 Xung/vòng (P/R) |
| Điện áp cung cấp | 5 đến 12 VDC (-5% đến +10%) |
| Ngõ ra tín hiệu | Line driver output (A, -A, B, -B, Z, -Z) |
| Tần số đáp ứng tối đa | 125 kHz (65 kHz khi dùng reset pha Z) |
| Tốc độ quay tối đa | 5000 vòng/phút |
| Độ bảo vệ | IP65 / Kháng dầu |

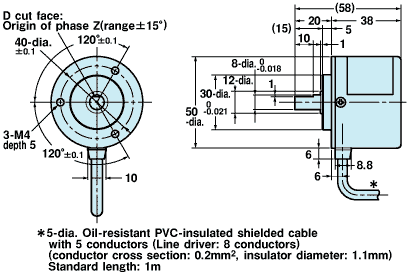

| Vật liệu | Vỏ nhôm, Trục thép không gỉ SUS303 |
| Chiều dài cáp | 1 mét |
Lợi ích khi sử dụng Encoder Omron E6C3-CWZ3XH
- Tăng năng suất: Giảm thiểu sai số trong đo lường, giúp máy móc vận hành chính xác tuyệt đối.
- Tiết kiệm chi phí bảo trì: Nhờ độ bền cao và khả năng kháng môi trường, sản phẩm ít hỏng hóc vặt.
- Dễ dàng tích hợp: Tương thích hoàn hảo với hầu hết các dòng PLC (Omron, Siemens, Mitsubishi...) thông qua ngõ ra TTL.
Hướng dẫn lắp đặt và sử dụng (How to use)
- Cố định trục: Kết nối trục của Encoder với trục động cơ hoặc băng tải thông qua khớp nối (coupling) để tránh lực tác động radial/thrust quá mức.

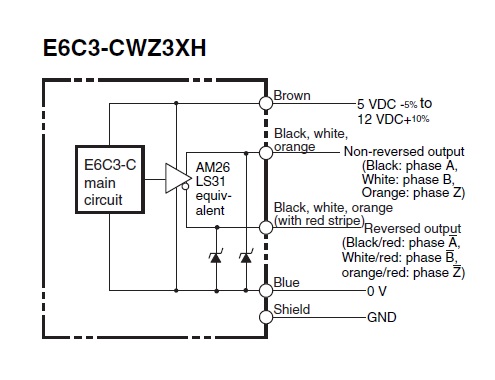

- Đấu nối dây: Kết nối nguồn 5-12VDC và các dây tín hiệu (A, B, Z và các dây đảo pha) vào bộ đếm xung hoặc PLC. Lưu ý sử dụng dây bọc kim chống nhiễu.
- Cấu hình PLC: Thiết lập bộ đếm tốc độ cao (High-speed counter) trên PLC với độ phân giải 1024 P/R.
- Kiểm tra: Quay trục thủ công để kiểm tra chiều quay (A dẫn trước B hoặc ngược lại) và tín hiệu pha Z để xác định điểm gốc.
Sản phẩm sử dụng chung
Để hệ thống vận hành tối ưu, bạn nên kết hợp Omron E6C3-CWZ3XH với:
- Khớp nối linh hoạt (Flexible Coupling): Giúp giảm chấn và bù sai lệch tâm trục.
- Bộ điều khiển PLC Omron CP1H, CJ2M: Tối ưu hóa việc xử lý tín hiệu xung tốc độ cao.
- Bộ chuyển đổi tín hiệu (Signal Converter): Trong trường hợp cần chuyển từ Line Driver sang Open Collector.
Ứng dụng thực tế của sản phẩm
- Hệ thống băng tải: Đo chiều dài sản phẩm, điều khiển vị trí dừng chính xác.
- Máy CNC và Robot: Kiểm soát góc quay và vị trí cánh tay robot.
- Máy đóng gói, dán nhãn: Đồng bộ hóa tốc độ giữa các trục truyền động.
- Thiết bị đo lường: Chế tạo các thiết bị đo tốc độ vòng quay công nghiệp.
Câu hỏi thường gặp (FAQ)
1. Encoder E6C3-CWZ3XH khác gì với loại ngõ ra Open Collector?
Loại Line Driver (CWZ3XH) có khả năng chống nhiễu tốt hơn nhiều và truyền tín hiệu đi xa hơn nhờ các cặp tín hiệu đối xứng.
2. Tôi có thể cấp nguồn 24VDC cho sản phẩm này không?
Không. Sản phẩm này chỉ hỗ trợ điện áp từ 5 đến 12 VDC. Cấp nguồn 24V sẽ gây cháy thiết bị.
3. Độ phân giải 1024 P/R nghĩa là gì?
Nghĩa là khi trục quay đúng 1 vòng, Encoder sẽ phát ra 1024 xung tín hiệu.
4. Pha Z dùng để làm gì?
Pha Z phát ra một xung duy nhất mỗi vòng quay, dùng để xác định điểm gốc (Home) của máy.
5. Sản phẩm có chống nước không?
Có, với tiêu chuẩn IP65, sản phẩm chống bụi hoàn toàn và chống tia nước áp lực thấp từ mọi hướng.
6. Tại sao tôi thấy tín hiệu bị nhiễu dù dùng Line Driver?
Hãy kiểm tra lại việc nối đất (grounding) và đảm bảo bạn đang sử dụng cáp bọc kim (shielded cable).
7. Tuổi thọ của Encoder Omron này là bao lâu?
Tuổi thọ phụ thuộc vào tốc độ quay và môi trường, nhưng dòng E6C3 nổi tiếng với độ bền cơ học cực cao trong nhiều năm.
8. AUT VN có cung cấp CO/CQ cho sản phẩm này không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ CO/CQ cho mọi sản phẩm Omron chính hãng.
9. Tôi có thể thay thế model này bằng model khác của Omron không?
Bạn có thể thay thế bằng các model cùng series E6C3 nhưng cần lưu ý đúng điện áp và loại ngõ ra (Line Driver).
10. Thời gian bảo hành là bao lâu?
Sản phẩm được bảo hành theo chính sách chính hãng của Omron.
Nguồn tham khảo: Omron Industrial Automation
