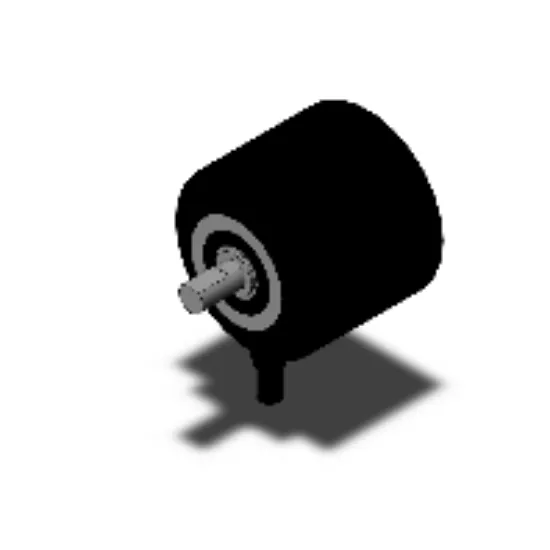

Cảm biến Encoder Omron E6C3-CWZ5GH - 1024 P/R, Ngõ ra Complementary, Chuẩn IP65 Chính Hãng

Độ phân giải: 1024 xung/vòng (P/R) cho độ chính xác cao.
Nguồn cấp: 12 - 24VDC, hoạt động ổn định trong môi trường công nghiệp.
Ngõ ra: Complementary output (Push-pull / HTL) với pha A, B, Z.
Tiêu chuẩn bảo vệ: IP65, kháng dầu, bền bỉ trong môi trường khắc nghiệt.
Kết nối: Cáp nối sẵn dài 1m, dễ dàng lắp đặt và vận hành.

nhà chế tạo: Omron

SKU: E6C3-CWZ5GH 1024P/R 1M

Tải xuống mẫu

Giá cũ: 8.788.500 ₫

Giá bán: 7.030.800 ₫

Số lượng:

Giới thiệu về Cảm biến Encoder Omron E6C3-CWZ5GH

Cảm biến Encoder Omron E6C3-CWZ5GH là thiết bị mã hóa vòng quay tăng dần (Incremental Shaft Encoder) cao cấp, được thiết kế để đo tốc độ và vị trí góc của trục quay với độ chính xác tuyệt đối. Với độ phân giải 1024 P/R và khả năng chống nhiễu vượt trội nhờ ngõ ra Complementary, sản phẩm này là lựa chọn hàng đầu cho các hệ thống tự động hóa yêu cầu khắt khe về độ ổn định và tin cậy. Tại AUT VN, chúng tôi cung cấp sản phẩm chính hãng, đảm bảo hiệu suất tối ưu cho dây chuyền sản xuất của bạn.

Điểm nổi bật của Omron E6C3-CWZ5GH

Độ chính xác vượt trội: Với 1024 xung trên mỗi vòng quay, thiết bị cho phép kiểm soát vị trí cực kỳ chi tiết.
Khả năng chống nhiễu mạnh mẽ: Ngõ ra dạng bù (Complementary output) giúp loại bỏ nhiễu điện từ, đảm bảo tín hiệu truyền về PLC luôn sạch và chính xác.
Độ bền công nghiệp: Vỏ nhôm chắc chắn kết hợp với tiêu chuẩn IP65 và khả năng kháng dầu, giúp thiết bị hoạt động bền bỉ trong môi trường nhà máy bụi bẩn hoặc ẩm ướt.
Thiết kế tối ưu: Trục SUS303 chống ăn mòn, giảm ma sát, tăng tuổi thọ vận hành.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	E6C3-CWZ5GH 1024P/R 1M
Phương pháp mã hóa	Incremental Shaft model (Mã hóa tăng dần)
Độ phân giải	1024 P/R (Xung/Vòng)
Điện áp nguồn cấp	12 to 24 VDC (-10% to +15%)
Dòng điện tiêu thụ	Max 100 mA
Ngõ ra (Phases)	A, B và Z

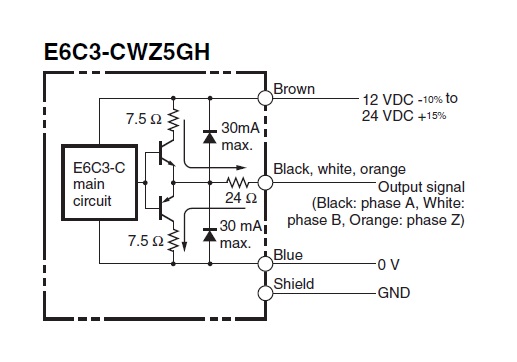

Loại ngõ ra	Complementary output (Push-pull / HTL)
Điện áp ngõ ra	VH: Vcc -3 V min. / VL: 2 V max.
Tần số đáp ứng tối đa	125 kHz (65 kHz khi sử dụng reset pha Z)
Tốc độ quay tối đa	5000 r/min
Độ bảo vệ	IP65 / Kháng dầu (Oil resistance)
Vật liệu	Vỏ: Nhôm; Trục: Thép không gỉ SUS303
Phương pháp kết nối	Cáp nối sẵn (Chiều dài 1m)
Nhiệt độ vận hành	-10 to 70 ℃

Lợi ích khi sử dụng Encoder Omron E6C3-CWZ5GH

Tăng năng suất: Giảm thiểu sai số trong đo lường, giúp quy trình sản xuất vận hành mượt mà hơn.
Giảm chi phí bảo trì: Nhờ vật liệu cao cấp và chuẩn IP65, thiết bị ít hỏng hóc vặt, kéo dài chu kỳ thay thế.
Dễ dàng tích hợp: Tương thích với hầu hết các dòng PLC và bộ điều khiển tốc độ phổ biến hiện nay.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1: Lắp đặt cơ khí: Cố định encoder vào trục máy bằng khớp nối phù hợp, đảm bảo trục không bị lệch tâm để tránh làm hỏng vòng bi.
Bước 2: Đấu nối điện: Kết nối nguồn 12-24VDC và các dây tín hiệu pha A, B, Z về module High-Speed Counter của PLC.
Bước 3: Cấu hình PLC: Thiết lập tần số đọc và kiểu đếm (tăng/giảm) phù hợp với độ phân giải 1024 P/R.
Bước 4: Kiểm tra vận hành: Quay trục thủ công để kiểm tra xung đầu ra và đối chiếu với giá trị thực tế trên màn hình HMI/PLC.

Sản phẩm sử dụng chung

Để hệ thống vận hành hoàn hảo, Omron E6C3-CWZ5GH thường được kết hợp cùng các thiết bị sau:

Bộ điều khiển PLC Omron (Dòng CP, CJ, NX).
Khớp nối trục linh hoạt (Flexible Coupling) để giảm chấn.
Bộ nguồn DC 24V công nghiệp.
Màn hình HMI để hiển thị tốc độ và vị trí thực tế.

Ứng dụng thực tế của sản phẩm

Encoder Omron E6C3-CWZ5GH được ứng dụng rộng rãi trong nhiều lĩnh vực:

Máy đóng gói: Điều khiển độ dài màng phim, định vị vị trí cắt.
Băng tải công nghiệp: Đo tốc độ băng tải, đồng bộ hóa nhiều trục truyền động.
Máy CNC & Robot: Phản hồi vị trí trục quay để điều khiển chính xác.
Hệ thống dệt may: Kiểm soát chiều dài vải và tốc độ cuộn.

Câu hỏi thường gặp (FAQ)

1. Encoder Omron E6C3-CWZ5GH là loại nào?
Đây là loại Encoder tăng dần (Incremental) dạng trục, dùng để đo vận tốc và vị trí tương đối.

2. Độ phân giải 1024 P/R nghĩa là gì?
Nghĩa là khi trục quay đúng 1 vòng, cảm biến sẽ xuất ra 1024 xung điện.

3. Sản phẩm có chống nước và dầu không?
Có, sản phẩm đạt chuẩn IP65, có khả năng chống bụi hoàn toàn và kháng nước/dầu bắn vào.

4. Tôi có thể dùng nguồn 12V thay vì 24V không?
Có, thiết bị hỗ trợ dải điện áp từ 12V đến 24VDC.

5. Ngõ ra Complementary có lợi ích gì?
Nó cung cấp cả tín hiệu thuận và nghịch, giúp triệt tiêu nhiễu trên đường truyền dài, cực kỳ quan trọng trong môi trường nhiều biến tần.

6. Sản phẩm này có đi kèm khớp nối không?
Thông thường sản phẩm không đi kèm khớp nối, bạn cần chọn khớp nối phù hợp với đường kính trục của Encoder và trục máy.

7. Pha Z dùng để làm gì?
Pha Z cung cấp một xung duy nhất mỗi vòng quay, dùng để xác định điểm gốc (Home) của hệ thống.

8. Tuổi thọ của Encoder này là bao lâu?
Tuổi thọ phụ thuộc vào tốc độ quay và điều kiện môi trường, nhưng với trục SUS303, sản phẩm có độ bền rất cao nếu lắp đặt đúng kỹ thuật.

9. AUT VN có bảo hành sản phẩm này không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Omron và được hỗ trợ kỹ thuật từ AUT VN.

10. Làm sao để phân biệt hàng chính hãng Omron?
Hàng chính hãng có đầy đủ CO/CQ, tem nhãn rõ ràng và số series trùng khớp trên thân máy và vỏ hộp.
