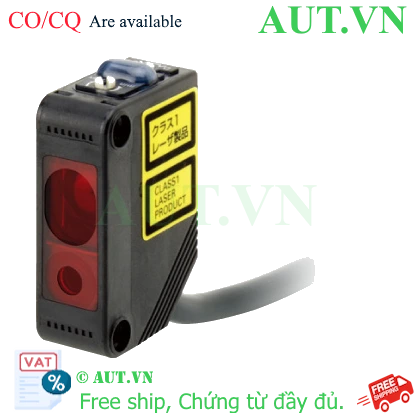

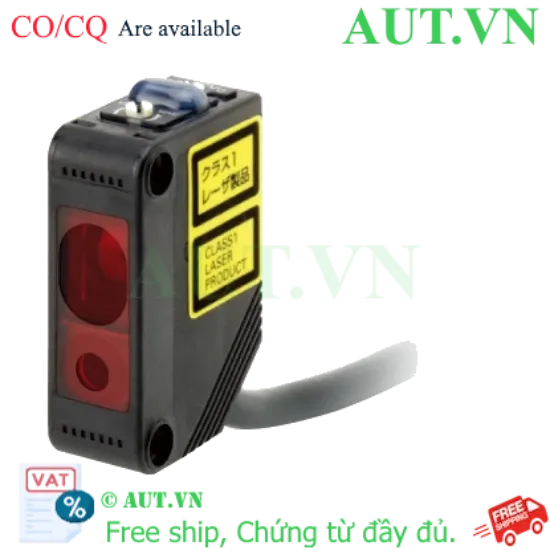

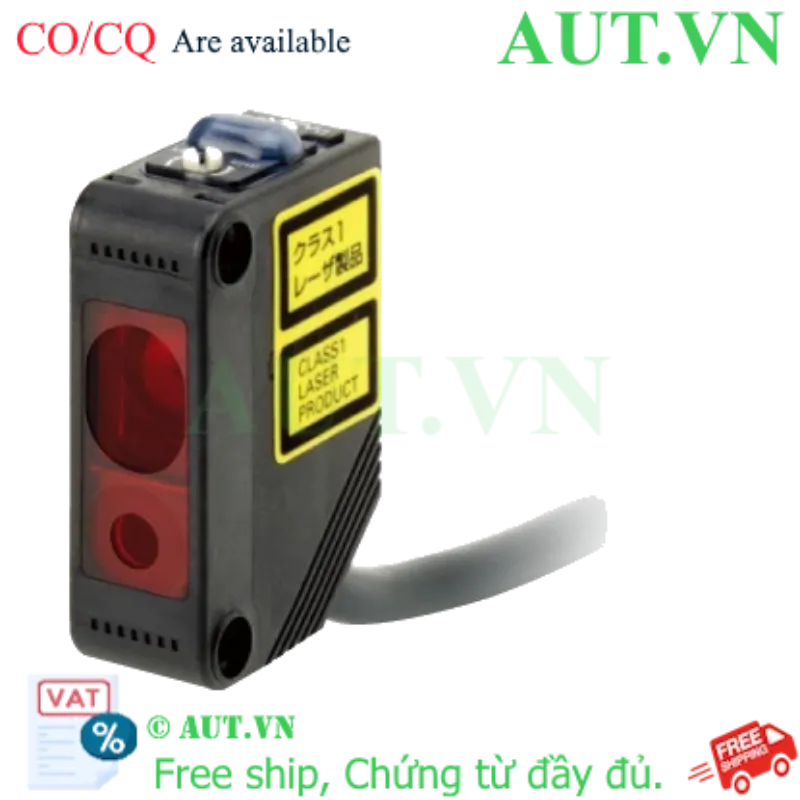

Cảm biến Laser Omron E3Z-LL63 2M - Phát Hiện Vật 0.2mm, Ngõ Ra NPN, Chuẩn IP67

Công nghệ Laser: Tia Red LD hội tụ, phát hiện chính xác vật thể siêu nhỏ từ 0.2mm.
Hiệu suất cao: Thời gian đáp ứng cực nhanh 0.5ms, lý tưởng cho dây chuyền tốc độ cao.
Độ bền công nghiệp: Tiêu chuẩn IP67 kháng bụi và nước tuyệt đối.
Khoảng cách phát hiện: Linh hoạt từ 25mm đến 300mm (vật trắng).
Ngõ ra: NPN Open Collector, tương thích hoàn hảo với các dòng PLC phổ biến.

nhà chế tạo: Omron

SKU: E3Z-LL63 2M

Tải xuống mẫu

Giá cũ: 8.615.850 ₫

Giá bán: 6.892.680 ₫

Số lượng:

Giới thiệu cảm biến quang điện Laser Omron E3Z-LL63 2M

Trong kỷ nguyên công nghiệp 4.0, việc kiểm soát chất lượng các linh kiện siêu nhỏ đòi hỏi những thiết bị đo lường có độ chính xác tuyệt đối. Cảm biến Laser Omron E3Z-LL63 2M là giải pháp đột phá cho bài toán này. Sử dụng công nghệ Laser đỏ (Red LD) với điểm sáng hội tụ siêu nhỏ (tối đa 0.5mm), sản phẩm cho phép nhận diện chính xác những vật thể chỉ từ 0.2mm, điều mà các dòng cảm biến quang thông thường không thể thực hiện được. Đây là sự lựa chọn hàng đầu cho các kỹ sư tự động hóa muốn tối ưu hóa độ chính xác trên dây chuyền sản xuất.

Điểm nổi bật của Omron E3Z-LL63 2M

Độ phân giải siêu cao: Khả năng phát hiện vật thể siêu nhỏ giúp loại bỏ sai sót trong kiểm tra linh kiện.
Công nghệ Distance-setting: Cho phép tùy chỉnh khoảng cách phát hiện chính xác, loại bỏ nhiễu từ môi trường xung quanh.
Thiết kế bền bỉ: Đạt chuẩn IP67, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, ẩm ướt hoặc nhiều bụi bẩn.
Tốc độ xử lý thời gian thực: Với thời gian đáp ứng chỉ 0.5ms, thiết bị đảm bảo không bỏ sót bất kỳ sản phẩm nào trên băng tải tốc độ cao.
Linh hoạt vận hành: Hỗ trợ chuyển đổi chế độ Light-ON và Dark-ON tùy theo yêu cầu logic điều khiển của hệ thống.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	E3Z-LL63 2M
Thương hiệu	Omron Automation
Phương pháp phát hiện	Thiết lập khoảng cách (Distance-setting)
Nguồn sáng	Laser đỏ (Red LD - Bước sóng 655 nm)
Kích thước điểm sáng	φ 0.5 mm tối đa
Kích thước vật thể nhỏ nhất	Đường kính ≥ 0.2 mm
Khoảng cách phát hiện (Vật trắng)	25 đến 300 mm
Khoảng cách phát hiện (Vật đen)	25 đến 100 mm
Điện áp cung cấp	12 đến 24 VDC ±10%
Dòng tiêu thụ	Max 30 mA
Kiểu ngõ ra	NPN Open Collector (Max 100 mA)
Chế độ hoạt động	Lựa chọn Light-ON / Dark-ON
Thời gian đáp ứng	Max 0.5 ms
Cấp bảo vệ	IEC IP67
Kết nối	Cáp đúc sẵn (Pre-wired) - dài 2m
Nhiệt độ môi trường	-10 đến 55 ℃

Lợi ích khi sử dụng Omron E3Z-LL63 2M

Nâng cao tỷ lệ sản phẩm đạt chuẩn: Nhờ độ chính xác cực cao, bạn có thể phát hiện sớm các lỗi thiếu linh kiện hoặc sai lệch vị trí.
Giảm thiểu thời gian dừng máy: Độ bền IP67 và linh kiện Omron chính hãng giúp giảm tần suất bảo trì và thay thế.
Tối ưu hóa chi phí vận hành: Lắp đặt nhanh chóng, dễ dàng căn chỉnh nhờ núm xoay độ nhạy, giảm thời gian setup hệ thống.
Tương thích hệ sinh thái rộng: Dễ dàng kết nối với mọi loại PLC từ Omron, Mitsubishi, Siemens...

Hướng dẫn lắp đặt và cấu hình (How-to)

Bước 1: Lắp đặt cơ khí: Gắn cảm biến lên giá đỡ (bracket). Điều chỉnh sao cho tia Laser chiếu vuông góc và tập trung vào vị trí vật thể cần phát hiện.

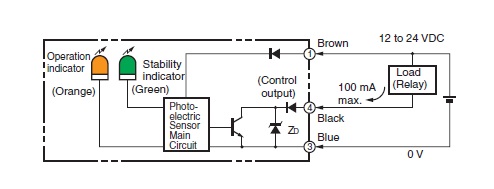

Bước 2: Đấu nối điện: Kết nối dây nguồn (12-24VDC) và dây tín hiệu NPN vào bộ điều khiển PLC hoặc Relay theo sơ đồ đấu nối của hãng.
Bước 3: Căn chỉnh khoảng cách: Sử dụng núm xoay tinh chỉnh trên thân máy để thiết lập vùng phát hiện, đảm bảo cảm biến không nhận diện nhầm vật nền.
Bước 4: Chọn chế độ logic: Gạt công tắc chọn Light-ON (xuất tín hiệu khi có vật phản xạ) hoặc Dark-ON (xuất tín hiệu khi vật che khuất tia laser).
Bước 5: Kiểm tra vận hành: Chạy thử sản phẩm mẫu, quan sát đèn Stability (xanh) để xác nhận tín hiệu ổn định và đèn Operation (cam) để xác nhận trạng thái ngõ ra.

Sản phẩm sử dụng chung

Để hệ thống vận hành đồng bộ, Omron E3Z-LL63 2M thường được kết hợp cùng:

Bộ nguồn DC 24V: Cung cấp nguồn điện ổn định, chống nhiễu cho cảm biến.
PLC Omron/Mitsubishi: Tiếp nhận tín hiệu NPN để điều khiển cơ cấu chấp hành.
Giá đỡ cảm biến Inox: Đảm bảo cố định vị trí tia laser, tránh rung lắc gây sai số.
Cáp tín hiệu chống nhiễu: Khi cần kéo dài khoảng cách kết nối từ cảm biến về tủ điện.

Ứng dụng thực tế của sản phẩm

Cảm biến Laser E3Z-LL63 2M được ứng dụng rộng rãi trong:

Sản xuất linh kiện điện tử: Kiểm tra sự hiện diện của tụ điện, chip SMD, chân IC trên bảng mạch PCB.
Ngành dược phẩm: Phát hiện nắp chai, kiểm tra vỉ thuốc hoặc các chi tiết nhựa siêu nhỏ.
Đóng gói tự động: Đếm sản phẩm tốc độ cao, phát hiện mép bao bì hoặc vị trí dán nhãn.
Kiểm tra chất lượng (QC): Phát hiện các vết nứt hoặc khiếm khuyết nhỏ trên bề mặt sản phẩm.

FAQ - Giải đáp thắc mắc thường gặp

1. Tại sao tôi nên dùng E3Z-LL63 thay vì cảm biến quang thông thường?
Trả lời: Cảm biến quang thông thường có chùm sáng rộng, không thể phát hiện vật thể dưới 1mm. E3Z-LL63 dùng Laser hội tụ, cho phép phát hiện vật siêu nhỏ tới 0.2mm với độ chính xác tuyệt đối.

2. Ngõ ra NPN là gì và nó có phù hợp với PLC của tôi không?
Trả lời: NPN là kiểu ngõ ra kéo xuống mức thấp (0V) khi kích hoạt. Hầu hết các PLC Nhật Bản như Mitsubishi, Omron đều hỗ trợ ngõ ra NPN.

3. Khoảng cách 25-300mm là cố định hay có thể điều chỉnh?
Trả lời: Đây là dải phát hiện tối đa. Bạn có thể dùng núm xoay trên thân máy để thu hẹp khoảng cách này cho phù hợp với thực tế sản xuất.

4. Cảm biến này có hoạt động được trong môi trường dầu mỡ không?
Trả lời: Với chuẩn IP67, thiết bị chống nước và bụi. Tuy nhiên, nếu dầu mỡ bám trực tiếp vào mắt phát/thu, bạn cần vệ sinh định kỳ để đảm bảo độ chính xác.

5. Sự khác biệt giữa vật trắng và vật đen khi phát hiện là gì?
Trả lời: Vật trắng phản xạ ánh sáng tốt hơn nên khoảng cách phát hiện xa hơn (300mm), trong khi vật đen hấp thụ ánh sáng nên khoảng cách bị rút ngắn (100mm).

6. Tôi có thể thay đổi chế độ Light-ON sang Dark-ON không?
Trả lời: Có, thiết bị tích hợp sẵn công tắc cho phép bạn tùy chọn chế độ vận hành tùy theo logic của hệ thống điều khiển.

7. Thời gian đáp ứng 0.5ms có ý nghĩa gì?
Trả lời: Nghĩa là cảm biến phản ứng gần như tức thời. Điều này cực kỳ quan trọng cho các băng tải chạy với tốc độ vài mét/giây.

8. Sản phẩm này có kèm theo giá đỡ không?
Trả lời: Thông thường sản phẩm không kèm giá đỡ. AUT VN cung cấp các loại bracket inox chuyên dụng phù hợp với dòng E3Z.

9. Làm sao để biết cảm biến đang bị lỗi hay hoạt động bình thường?
Trả lời: Bạn hãy nhìn đèn Stability. Nếu đèn xanh không sáng khi có vật ở khoảng cách thiết lập, có thể cảm biến bị lệch trục hoặc bị bẩn mắt đọc.

10. Mua hàng tại AUT VN có được bảo hành không?
Trả lời: Tất cả sản phẩm Omron tại AUT VN đều là hàng chính hãng, đầy đủ CO/CQ và được bảo hành theo tiêu chuẩn của nhà sản xuất.

Nguồn tham khảo: Omron Industrial Automation Official
