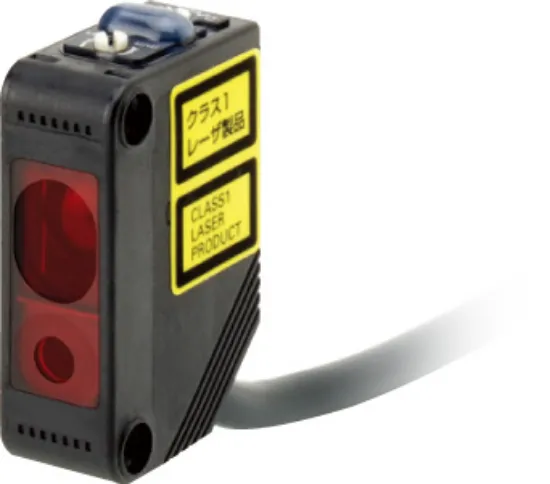

Cảm biến quang Laser Omron E3Z-LL83 2M | Siêu nhạy 0.2mm, PNP, IP67

Công nghệ Laser Diode (LD) đỉnh cao: Tạo điểm sáng siêu nhỏ 0.5mm, mang lại độ chính xác tuyệt đối cho mọi ứng dụng.
Khả năng nhận diện siêu vi: Phát hiện vật thể nhỏ đến 0.2mm, giải pháp hoàn hảo cho linh kiện điện tử và vi mạch.
Ngõ ra PNP linh hoạt: Hỗ trợ tùy chỉnh chế độ Light-ON/Dark-ON, tương thích tốt với các dòng PLC hiện đại.
Độ bền công nghiệp chuẩn IP67: Kháng bụi và nước vượt trội, hoạt động ổn định trong môi trường khắc nghiệt.
Kết nối nhanh chóng: Dây cáp đúc sẵn dài 2m, điện áp 12-24VDC giúp tối ưu thời gian lắp đặt.

nhà chế tạo: Omron

SKU: E3Z-LL83 2M

Tải xuống mẫu

Giá cũ: 8.615.850 ₫

Giá bán: 6.892.680 ₫

Giới thiệu Cảm biến quang Laser Omron E3Z-LL83 2M

Trong kỷ nguyên tự động hóa chính xác cao, việc kiểm soát các chi tiết có kích thước siêu nhỏ là một thách thức lớn đối với các kỹ sư vận hành. Cảm biến quang Laser Omron E3Z-LL83 2M chính là câu trả lời đột phá. Khác với các dòng cảm biến quang LED thông thường, thiết bị này ứng dụng công nghệ Laser Diode (LD) tiên tiến, tạo ra luồng sáng tập trung cực cao, cho phép định vị vật thể với sai số gần như bằng không. Đây là thiết bị then chốt trong các dây chuyền lắp ráp SMT, sản xuất vi mạch và đóng gói dược phẩm đòi hỏi tiêu chuẩn khắt khe nhất.

Điểm nổi bật của Omron E3Z-LL83 2M

Độ phân giải siêu cao: Với kích thước điểm sáng (spot size) chỉ 0.5mm, cảm biến có khả năng nhận diện vật thể nhỏ đến 0.2mm, vượt xa các dòng cảm biến thông thường.
Luồng sáng Laser ổn định: Công nghệ Laser Diode giúp duy trì cường độ tia sáng mạnh mẽ, đảm bảo độ chính xác bất kể sự thay đổi về màu sắc hay độ phản xạ bề mặt vật thể.
Thiết kế bền bỉ vượt thời gian: Đạt chuẩn bảo vệ IP67, giúp thiết bị vận hành ổn định trong môi trường nhà máy nhiều bụi bẩn hoặc độ ẩm cao.
Tùy chỉnh thông minh: Dễ dàng chuyển đổi giữa chế độ Light-ON và Dark-ON, tương thích hoàn hảo với mọi hệ thống logic PLC của các hãng lớn.
Giám sát trực quan: Hệ thống đèn LED chỉ báo trạng thái giúp kỹ thuật viên dễ dàng căn chỉnh và kiểm tra vận hành nhanh chóng, giảm thiểu thời gian dừng máy.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	E3Z-LL83 2M
Phương pháp phát hiện	Phản xạ khuếch tán (Diffuse-reflective)
Nguồn sáng	Laser đỏ (Red LD - 655 nm)
Kích thước điểm sáng (Spot size)	Tối đa 0.5 mm (tại khoảng cách 300 mm)
Đường kính vật thể nhỏ nhất	≥ 0.2 mm
Khoảng cách phát hiện (Vật trắng)	25 đến 300 mm
Khoảng cách phát hiện (Vật đen)	25 đến 100 mm
Điện áp nguồn	12 đến 24 VDC ±10%
Ngõ ra điều khiển	PNP Open Collector (Tối đa 26.4 VDC, 100 mA)
Chế độ vận hành	Tùy chọn Light-ON / Dark-ON
Thời gian đáp ứng	Tối đa 0.5 ms
Tiêu chuẩn bảo vệ	IEC: IP67
Nhiệt độ vận hành	-10 đến 55 °C
Phương thức kết nối	Dây cáp đúc sẵn (Pre-wired), dài 2m

Nguồn tham khảo: Omron Industrial Automation Official

Lợi ích khi đầu tư Omron E3Z-LL83 2M

Sử dụng Cảm biến quang Laser Omron E3Z-LL83 2M mang lại giá trị kinh tế và kỹ thuật vượt trội cho doanh nghiệp:

Nâng cao chất lượng sản phẩm: Loại bỏ triệt để lỗi bỏ sót linh kiện nhỏ, đảm bảo tỷ lệ sản phẩm đạt chuẩn (Yield rate) luôn ở mức tối đa.
Tối ưu hóa chi phí vận hành: Độ bền chuẩn IP67 và uy tín từ thương hiệu Omron giúp giảm thiểu thời gian dừng máy (downtime) và chi phí bảo trì.
Tăng tốc độ sản xuất: Thời gian đáp ứng siêu nhanh 0.5ms cho phép dây chuyền vận hành ở tốc độ cao mà vẫn duy trì độ chính xác tuyệt đối.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1 - Lắp đặt cơ khí: Cố định cảm biến lên giá đỡ chuyên dụng. Căn chỉnh hướng tia Laser sao cho tâm điểm sáng chiếu trực diện vào vị trí cần kiểm tra.

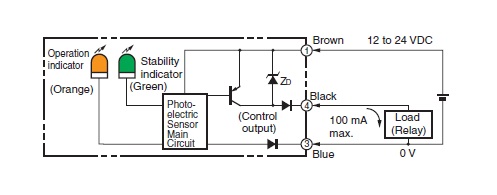

Bước 2 - Đấu nối điện: Kết nối nguồn 12-24VDC. Đảm bảo đấu đúng dây tín hiệu ngõ ra PNP để tránh gây lỗi tín hiệu cho PLC.
Bước 3 - Cài đặt khoảng cách: Sử dụng núm vặn Distance-setting để điều chỉnh ngưỡng phát hiện. Nên thử nghiệm trên cả vật thể màu trắng và màu đen để tìm khoảng cách tối ưu.
Bước 4 - Kiểm tra vận hành: Quan sát đèn Stability indicator. Khi đèn xanh sáng ổn định, nghĩa là cảm biến đã nhận diện tốt và sẵn sàng cho sản xuất.

Sản phẩm sử dụng chung với

Bộ nguồn 24VDC: Cung cấp nguồn điện sạch, ổn định cho hệ thống điều khiển.
Bộ điều khiển PLC (Chuẩn PNP): Tiếp nhận tín hiệu số từ cảm biến để xử lý logic sản xuất.
Giá đỡ cảm biến chuyên dụng: Giúp cố định vị trí tia Laser chính xác tuyệt đối trong quá trình rung động của máy.

Ứng dụng thực tế (Application)

Sản xuất linh kiện điện tử (SMT): Phát hiện chip, tụ điện, hoặc kiểm tra chân linh kiện trên mạch PCB.
Công nghiệp dược phẩm: Kiểm tra nắp chai, vỉ thuốc hoặc mức chiết rót trong ống nghiệm.
Đóng gói tự động: Đếm sản phẩm siêu nhỏ trên băng tải tốc độ cao.
Cơ khí chính xác: Định vị chi tiết máy trong các robot lắp ráp tự động.

FAQ - Câu hỏi thường gặp

Q: Omron E3Z-LL83 2M khác gì so với cảm biến quang thường?
A: Khác biệt nằm ở công nghệ Laser Diode tạo điểm sáng chỉ 0.5mm, cho phép phát hiện vật thể cực nhỏ (0.2mm) mà cảm biến LED thông thường không thể làm được.
Q: Tôi nên chọn ngõ ra PNP khi nào?
A: Bạn nên chọn PNP khi hệ thống điều khiển (PLC) của bạn hoạt động theo logic tín hiệu mức cao (High) khi có vật thể.
Q: Sản phẩm có phát hiện được vật thể màu đen không?
A: Có, nhưng vì vật đen hấp thụ ánh sáng nên khoảng cách phát hiện sẽ ngắn hơn (25-100mm) so với vật trắng (25-300mm).
Q: Tiêu chuẩn IP67 có ý nghĩa gì trong nhà máy?
A: IP67 giúp thiết bị chống bụi hoàn toàn và có khả năng kháng nước, cực kỳ bền trong môi trường ẩm ướt hoặc nhiều bụi bẩn.
Q: Làm sao để biết cảm biến đã căn chỉnh đúng?
A: Hãy nhìn vào đèn Stability indicator (màu xanh). Nếu đèn này sáng ổn định, nghĩa là cường độ tín hiệu đã đạt mức an toàn.
Q: Thời gian đáp ứng 0.5ms có nhanh không?
A: Rất nhanh, phù hợp hoàn hảo cho các băng tải chạy tốc độ cao mà không lo bị sót sản phẩm.
Q: Tôi có thể thay đổi giữa Light-ON và Dark-ON không?
A: Có, bạn có thể tùy chỉnh linh hoạt thông qua cài đặt trên thiết bị để phù hợp với yêu cầu lập trình.
Q: Thiết bị có bảo vệ chống ngắn mạch không?
A: Có, Omron đã tích hợp sẵn mạch bảo vệ chống ngắn mạch và chống ngược cực để bảo vệ thiết bị.
Q: Dây cáp 2m có thể nối dài thêm không?
A: Có thể, nhưng khuyến khích dùng dây bọc kim chống nhiễu và xử lý mối nối kín để giữ nguyên tiêu chuẩn IP67.
Q: Mua hàng tại AUT VN có đảm bảo không?
A: Tại AUT VN, chúng tôi cam kết cung cấp hàng chính hãng Omron, đầy đủ CO/CQ và chế độ bảo hành uy tín.
