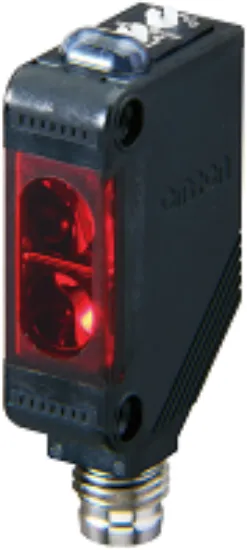

Cảm biến quang Omron E3Z-L66 NPN | Phản xạ khuếch tán, IP67, 120mm - AUT VN

Nguyên lý: Phản xạ khuếch tán (Diffuse-reflective) - Không cần gương phản xạ, tối ưu chi phí lắp đặt.
Ngõ ra: NPN Open Collector, tốc độ đáp ứng siêu nhanh $\leq$ 1ms.
Độ bền: Tiêu chuẩn IP67 kháng nước và bụi bẩn cực cao, hoạt động trong môi trường khắc nghiệt.
Khoảng cách phát hiện: Linh hoạt từ 60mm đến 120mm.
Chế độ vận hành: Tích hợp công tắc chuyển đổi Light-ON / Dark-ON tiện lợi.

nhà chế tạo: Omron

SKU: E3Z-L66

Tải xuống mẫu

Giá cũ: 3.685.500 ₫

Giá bán: 2.948.400 ₫

Số lượng:

Giới thiệu Cảm biến quang Omron E3Z-L66 chính hãng

Cảm biến quang Omron E3Z-L66 là dòng cảm biến quang điện compact cao cấp, giải pháp hàng đầu để phát hiện vật thể chính xác trong các hệ thống tự động hóa. Với công nghệ phản xạ khuếch tán tiên tiến, thiết bị nhận diện vật thể dựa trên ánh sáng phản xạ trực tiếp từ bề mặt sản phẩm, loại bỏ hoàn toàn việc lắp đặt gương phản xạ phức tạp. Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo chất lượng và độ tin cậy cao nhất cho dây chuyền sản xuất của bạn.

Điểm nổi bật của Omron E3Z-L66 NPN

Lắp đặt tối giản: Không cần căn chỉnh gương đối diện, giúp tiết kiệm không gian và thời gian setup hệ thống.
Chống chịu môi trường khắc nghiệt: Đạt chuẩn IP67, bảo vệ thiết bị khỏi bụi mịn và tia nước bắn trực tiếp, kéo dài tuổi thọ linh kiện.
Tốc độ phản hồi siêu tốc: Thời gian đáp ứng chỉ $\leq$ 1 ms, cực kỳ phù hợp cho các băng tải và dây chuyền tốc độ cao.
Cấu hình linh hoạt: Cho phép chuyển đổi giữa chế độ Light-ON và Dark-ON ngay trên thân máy để phù hợp với logic điều khiển PLC.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	E3Z-L66
Phương pháp cảm biến	Phản xạ khuếch tán (Diffuse-reflective)
Kiểu ngõ ra	NPN Open Collector
Điện áp hoạt động	12 đến 24 VDC (Độ gợn sóng tối đa 15%)
Khoảng cách phát hiện	60 đến 120 mm (Trên vật thể màu trắng phản xạ 94%)
Thời gian đáp ứng	$\\leq$ 1 ms
Tiêu chuẩn bảo vệ	IP67 (Chống bụi và kháng nước)
Kiểu kết nối	Dây cáp (Cable)

Lợi ích khi đầu tư Omron E3Z-L66

Tối ưu hóa chi phí đầu tư: Giảm thiểu chi phí mua gương phản xạ và phụ kiện lắp đặt đi kèm.
Nâng cao hiệu suất vận hành: Độ chính xác cực cao giúp giảm thiểu tỷ lệ lỗi trong quá trình phân loại và kiểm tra sản phẩm.
Độ bền vượt thời gian: Khả năng hoạt động ổn định trong môi trường công nghiệp ẩm ướt giúp giảm thiểu downtime (thời gian dừng máy) và chi phí bảo trì.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1: Lắp đặt vật lý: Cố định cảm biến vào giá đỡ tại vị trí cần phát hiện, đảm bảo vật thể nằm trong dải khoảng cách 60-120mm.
Bước 2: Đấu nối điện: Kết nối dây Nguồn (Nâu: +, Xanh dương: -) và dây tín hiệu (Đen: Output) vào hệ thống điều khiển (PLC/Relay).
Bước 3: Điều chỉnh độ nhạy: Sử dụng tua vít nhỏ xoay núm Sensitivity Adjuster trên thân cảm biến cho đến khi đèn LED báo trạng thái hoạt động ổn định.
Bước 4: Chọn chế độ: Gạt công tắc trên thân máy để chọn chế độ Light-ON hoặc Dark-ON phù hợp với logic điều khiển.
Bước 5: Kiểm tra thực tế: Vận hành thử nghiệm để xác nhận cảm biến nhận diện vật thể chính xác trước khi đưa vào sản xuất hàng loạt.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống tự động hóa vận hành hoàn hảo, Omron E3Z-L66 nên được kết hợp cùng:

Bộ điều khiển PLC Omron/Siemens: Xử lý tín hiệu ngõ ra NPN.
Bộ nguồn Switching 24VDC: Cung cấp nguồn điện ổn định cho thiết bị.
Relay trung gian: Cách ly và khuếch đại tín hiệu điều khiển.
Giá đỡ cảm biến: Giúp cố định vị trí lắp đặt chắc chắn.

Ứng dụng thực tế (Application)

Ngành đóng gói: Kiểm soát sự hiện diện của chai lọ, hộp thực phẩm trên băng tải.
Sản xuất điện tử: Phát hiện linh kiện nhỏ trong quy trình lắp ráp tự động.
Công nghiệp ô tô: Đếm sản phẩm hoặc kiểm tra vị trí phôi trong dây chuyền sản xuất.
Hệ thống phân loại: Nhận diện vật thể để luân chuyển qua các công đoạn khác nhau.

FAQ - Câu hỏi thường gặp

1. Cảm biến E3Z-L66 có cần gương phản xạ không?
Không, đây là loại cảm biến phản xạ khuếch tán, sử dụng chính bề mặt vật thể để phản xạ ánh sáng.

2. Tôi có thể dùng cảm biến này cho vật thể màu đen không?
Có, nhưng bạn cần điều chỉnh núm độ nhạy (Sensitivity) cao hơn vì vật tối màu hấp thụ ánh sáng nhiều hơn.

3. Ngõ ra NPN có dùng được với PLC Siemens không?
Tùy thuộc vào loại PLC. Nếu PLC nhận tín hiệu Sinking (kết nối ngõ vào với V+), bạn có thể sử dụng bình thường.

4. Tiêu chuẩn IP67 có ý nghĩa gì?
Giúp cảm biến chống bụi hoàn toàn và chịu được việc ngâm nước tạm thời, cực bền trong môi trường ẩm.

5. Khoảng cách 120mm là tối đa hay lý tưởng?
120mm là tối đa trên vật thể có độ phản xạ cao (như giấy trắng). Với vật tối màu, khoảng cách sẽ ngắn hơn.

6. Làm thế nào để biết cảm biến đang hoạt động tốt?
Quan sát đèn LED chỉ thị trên thân máy. Khi có vật, đèn sẽ chuyển trạng thái theo chế độ Light-ON hoặc Dark-ON.

7. Điện áp 12-24VDC có dùng được nguồn 24V tủ điện không?
Hoàn toàn được, đây là dải điện áp tiêu chuẩn công nghiệp.

8. Sản phẩm có được bảo hành không?
Tất cả sản phẩm mua tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn Omron.

9. E3Z-L66 có phát hiện được kính trong suốt không?
Không tối ưu cho vật liệu trong suốt. Bạn nên dùng dòng cảm biến quang chuyên dụng cho vật liệu trong suốt.

10. Mua hàng tại AUT VN có giao hàng nhanh không?
Chúng tôi giao hỏa tốc tại TP.HCM và gửi chuyển phát nhanh toàn quốc từ 2-3 ngày.

11. Tôi có thể mua số lượng lớn với giá sỉ không?
Có, hãy liên hệ hotline của AUT VN để nhận chiết khấu dự án tốt nhất.

12. Sự khác biệt giữa Light-ON và Dark-ON là gì?
Light-ON kích hoạt khi có ánh sáng phản xạ; Dark-ON kích hoạt khi ánh sáng bị vật thể che khuất.

Nguồn tham khảo: Omron Industrial Automation Official
