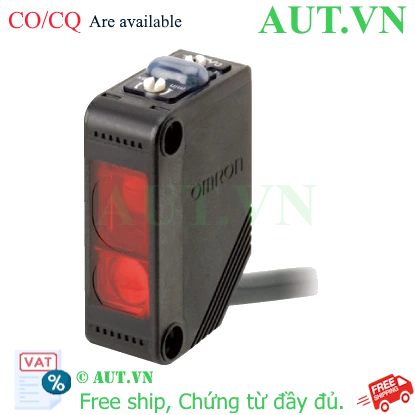

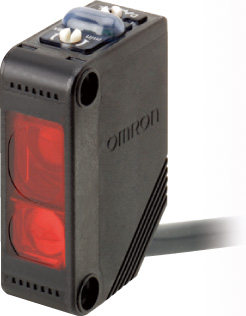

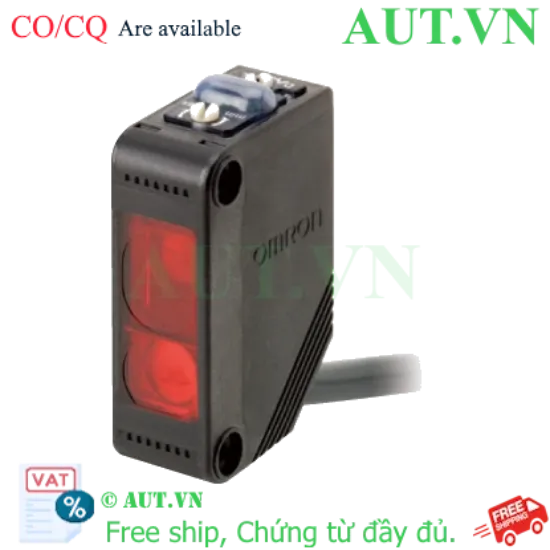

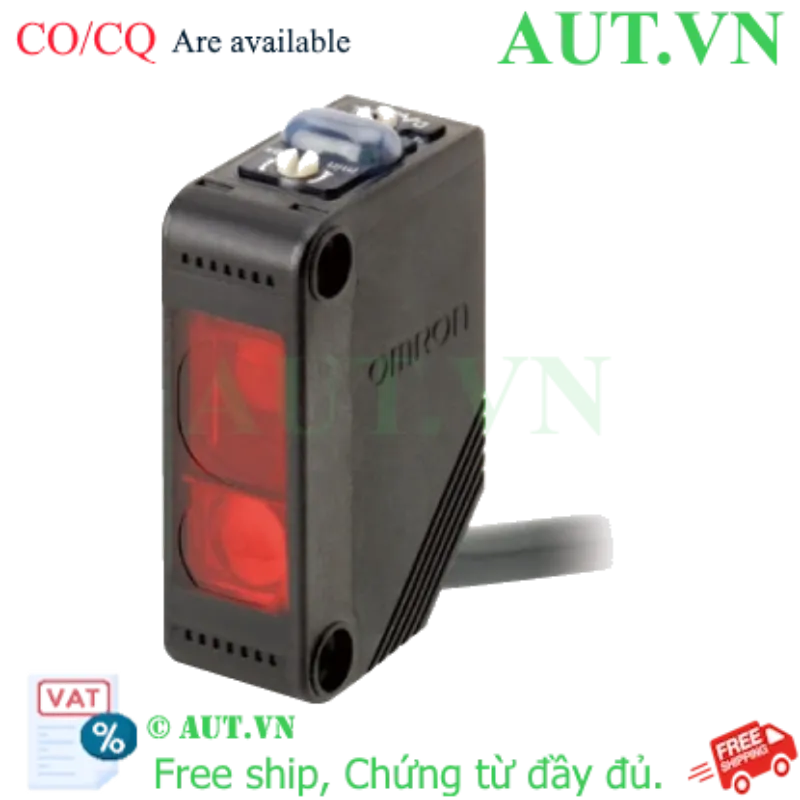

Giới thiệu về Cảm biến quang điện Omron E3Z-LS83 0.5M
Bạn đang gặp khó khăn khi cảm biến quang thông thường thường xuyên báo ảo do vật nền quá sáng hoặc quá bóng? Cảm biến quang điện Omron E3Z-LS83 0.5M chính là giải pháp tối ưu. Được thiết kế với công nghệ BGS (Background Suppression) cao cấp, E3Z-LS83 không chỉ phát hiện vật thể mà còn có khả năng "loại bỏ vật nền" một cách tuyệt đối.
Thiết bị chỉ kích hoạt khi vật thể nằm trong vùng đo đã cài đặt, hoàn toàn phớt lờ màu sắc, độ phản xạ hay các vật cản phía sau. Đây là lựa chọn hàng đầu cho các hệ thống tự động hóa đòi hỏi độ chính xác cực cao, giúp doanh nghiệp triệt tiêu sai sót trong quy trình kiểm tra sản phẩm.
Điểm nổi bật của Omron E3Z-LS83
- Công nghệ BGS đột phá: Đảm bảo độ ổn định cao nhất, không bị đánh lừa bởi vật thể màu đen tuyền hay bề mặt kim loại bóng loáng.
- Khả năng tinh chỉnh siêu chi tiết: Trang bị biến trở điều chỉnh 5 vòng, cho phép thiết lập điểm cắt (sensing point) chính xác đến từng milimet trong dải 2-80mm.
- Hệ thống chỉ báo thông minh:
- Đèn Cam: Thông báo trạng thái phát hiện vật thể tức thì.
- Đèn Xanh (Stability Indicator): Cảnh báo độ ổn định của tín hiệu, hỗ trợ kỹ thuật viên căn chỉnh vị trí lắp đặt tối ưu.
- Kết cấu siêu bền: Vỏ nhựa PBT cao cấp đạt chuẩn IP67, chịu được môi trường ẩm ướt và bụi bẩn công nghiệp.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Model | E3Z-LS83 0.5M |
| Phương pháp phát hiện | Thiết lập khoảng cách / Chống nền (BGS) |
| Khoảng cách phát hiện | 2 đến 80 mm |
| Phạm vi cài đặt (Giấy trắng 25x25mm) | 20 đến 80 mm |
| Nguồn sáng | LED Đỏ (650 nm) |
| Điện áp nguồn | 12 to 24 VDC ±10% (Độ gợn sóng p-p 10% max) |
| Dòng tiêu thụ | Tối đa 30 mA |
| Ngõ ra điều khiển | PNP Open Collector (Max 26.4 VDC, Max 100 mA) |
| Chế độ hoạt động | Lựa chọn Light-ON hoặc Dark-ON |
| Thời gian đáp ứng | Tối đa 1 ms |
| Tiêu chuẩn bảo vệ | IP67 (IEC) |
| Vật liệu | Vỏ: Polybutylene terephthalate (PBT) / Thấu kính: Polyarylate |
| Kết nối | Cáp đúc sẵn dài 0.5m |
Lợi ích khi sử dụng Omron E3Z-LS83
- Loại bỏ hoàn toàn sai số: Không còn tình trạng "nhận nhầm" vật nền, giảm tỷ lệ sản phẩm lỗi trên dây chuyền sản xuất.
- Tăng hiệu suất vận hành: Thời gian đáp ứng cực nhanh (< 1ms) giúp máy chạy mượt mà ở tốc độ cao.
- Độ bền công nghiệp: Chuẩn IP67 giúp giảm thiểu thời gian dừng máy (downtime) và chi phí bảo trì thay thế.
- Lắp đặt linh hoạt: Kích thước nhỏ gọn, dễ dàng tích hợp vào không gian hẹp mà vẫn đảm bảo hiệu năng.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1 - Đấu nối điện: Cấp nguồn 12-24VDC (Dây Nâu: +, Dây Xanh: -). Kết nối dây tín hiệu PNP (màu Đen) vào ngõ Input của PLC hoặc Relay.
- Bước 2 - Cố định thiết bị: Sử dụng Bracket chuyên dụng, đảm bảo thấu kính hướng vuông góc với bề mặt vật thể cần phát hiện.
- Bước 3 - Cài đặt khoảng cách: Đặt vật thể tại vị trí mong muốn. Xoay biến trở 5 vòng trên thân máy cho đến khi đèn Cam sáng (phát hiện vật) và tắt khi vật ra ngoài vùng đo.
- Bước 4 - Tối ưu tín hiệu: Điều chỉnh nhẹ vị trí hoặc biến trở sao cho đèn Xanh (Stability indicator) sáng rõ nhất để đạt độ ổn định tối đa.
Sản phẩm sử dụng chung và phụ kiện khuyên dùng
Để hệ thống vận hành đồng bộ, AUT VN khuyên bạn nên kết hợp Omron E3Z-LS83 với:
- Giá đỡ cảm biến Omron: Chống rung lắc, đảm bảo độ chính xác của tia sáng.
- Bộ nguồn DC 24V (Omron/Meanwell): Đảm bảo nguồn điện sạch, bảo vệ tuổi thọ linh kiện.
- PLC Omron (Dòng CP1E, CP1L, CJ2M): Xử lý tín hiệu ngõ ra PNP nhanh chóng và chính xác.
- Relay trung gian 24VDC: Sử dụng khi cần điều khiển các thiết bị chấp hành công suất lớn.
Ứng dụng thực tế của sản phẩm
- Ngành Đóng gói: Phát hiện chai lọ, hộp trên băng tải mà không bị ảnh hưởng bởi màu sắc băng tải hay vách máy.
- Sản xuất Điện tử: Kiểm tra sự hiện diện của linh kiện siêu nhỏ trên khay nhựa hoặc bề mặt kim loại phản xạ mạnh.
- Ngành Dược phẩm: Đếm sản phẩm, kiểm tra nắp chai trong môi trường yêu cầu độ chính xác tuyệt đối.
- Robot & Automation: Xác định vị trí dừng cánh tay Robot hoặc điểm cuối hành trình của xylanh khí nén.
FAQ - Câu hỏi thường gặp
1. Tại sao nên chọn E3Z-LS83 thay vì cảm biến quang thông thường?
Vì E3Z-LS83 dùng công nghệ BGS. Cảm biến thông thường bị nhiễu bởi vật nền sáng/bóng, trong khi E3Z-LS83 chỉ đo khoảng cách, loại bỏ sai số nền.
2. Ngõ ra PNP của sản phẩm hoạt động như thế nào?
Khi phát hiện vật thể, ngõ PNP xuất mức điện áp dương (+) ra dây màu đen. Thường dùng cho PLC có chân Common là âm (-).
3. E3Z-LS83 có phát hiện được vật thể màu đen tuyền không?
Có. Nhờ công nghệ BGS, thiết bị đo dựa trên khoảng cách thay vì cường độ phản xạ, nên vật thể đen vẫn được nhận diện chính xác.
4. Khoảng cách 2-80mm có điều chỉnh được không?
Có, bạn tùy chỉnh điểm kích hoạt chính xác trong dải 2-80mm thông qua biến trở tinh chỉnh trên thân máy.
5. Chuẩn IP67 có ý nghĩa gì trong môi trường sản xuất?
IP67 giúp chống bụi tuyệt đối và chịu được ngâm nước ở độ sâu 1m trong 30 phút, lý tưởng cho môi trường ẩm ướt, nhiều bụi.
6. Đèn xanh trên cảm biến dùng để làm gì?
Đèn xanh là Stability Indicator. Khi đèn này sáng, tín hiệu thu về đang ở mức tối ưu nhất, đảm bảo không bị báo ảo.
7. Tôi có thể nối dài cáp 0.5m của cảm biến không?
Có thể. Tuy nhiên, AUT VN khuyên dùng dây bọc kim chống nhiễu để đảm bảo tín hiệu truyền về PLC không bị sai lệch.
8. Phân biệt Light-ON và Dark-ON trên E3Z-LS83?
Light-ON: Kích hoạt khi có vật phản xạ ánh sáng về. Dark-ON: Kích hoạt khi không có vật thể (hoặc vật che khuất tia sáng).
9. Mua sản phẩm tại AUT VN có đảm bảo chính hãng không?
Cam kết 100% chính hãng, đầy đủ hóa đơn VAT và chứng chỉ CO/CQ nhập khẩu.
10. Thời gian bảo hành của Omron E3Z-LS83 là bao lâu?
Sản phẩm được bảo hành theo tiêu chuẩn chính hãng Omron, đảm bảo quyền lợi tối đa cho khách hàng.
